ภาพรวมสินค้า

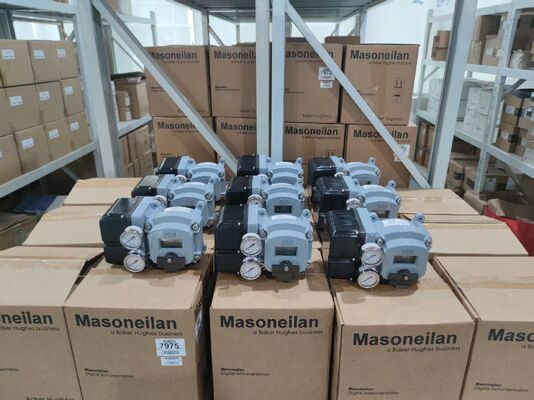

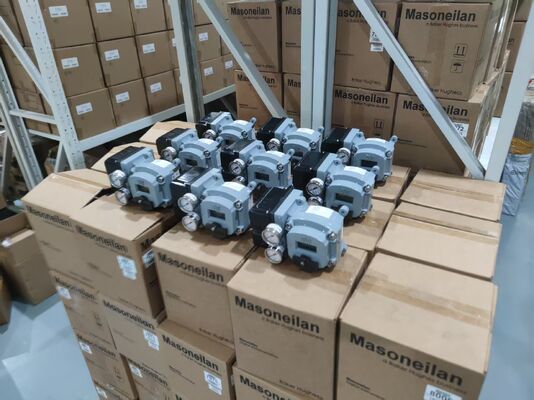

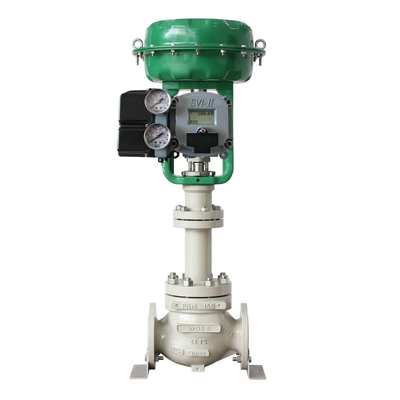

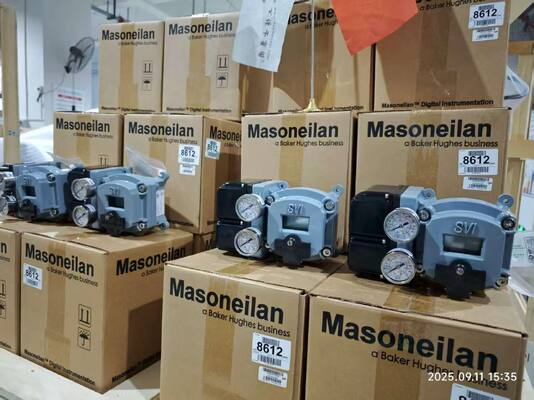

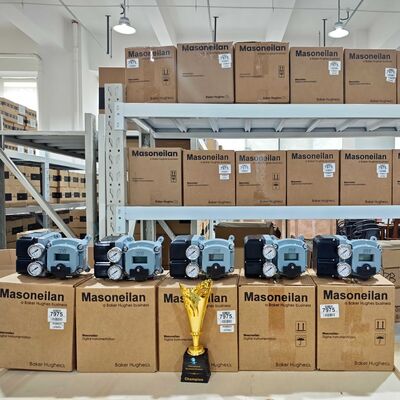

Masoneilan SVI II เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอลแบบไมโครโปรเซสอร์ 32 บิต พร้อมอินเตอร์เฟซท้องถิ่นที่ควบคุมตัวขับอากาศโดยใช้สัญญาณควบคุม 4-20mA สองสายมันให้บริการการสื่อสารสองทิศทาง โดยใช้โปรโตคอล HART, รองรับ HART 5 หรือ 7 มากกว่า 4-20mA. การออกแบบทั่วไปทําให้การปรับปรุงง่ายแทนเครื่องวางตําแหน่งแบบแอนาล็อกที่มีอยู่บนเครื่องขับเคลื่อนอากาศ Masoneilan หรือไม่ Masoneilanมีประสิทธิภาพการกระทําเพียงครั้งเดียว หรือมีประสิทธิภาพการกระทําคู่.
เทคโนโลยีการตรวจจับตําแหน่งที่ไม่สัมผัสอ่านผ่านกระเป๋าสะพายLCD และปุ่มกดใช้ได้ในสภาพแวดล้อมอันตรายที่ได้รับการรับรองทั้งหมด, และการเปิดใช้งานรวดเร็วและแม่นยําด้วยวิธีหยุดอัตโนมัติและวิธีการปรับอัตโนมัติ.
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | เมซอนิลาน |
| โปรต็อกอลการสื่อสาร | HART 5 หรือ 7 มากกว่า 4-20mA |
| สัญญาณเข้า | ความต้านทานการเข้า 4-20mA ความต้านทาน 450 Ohm |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | การวินิจฉัยมาตรฐาน การวินิจฉัยระดับสูง (ไม่จํากัด) |
| ความดันการให้บริการ (การกระทําเดียว) | 20 ถึง 100 psi มากที่สุด (1.4 ถึง 6.9 บาร์) |
| ความดันการให้อาหาร (การทํางานสองครั้ง) | 20 ถึง 150 psi มากที่สุด (1.4 ถึง 10.3 บาร์) |
| การส่งทางอากาศ | 280 SLPM @ 30 psi |
| การกระทํา | การกระทําเพียงครั้งเดียวหรือสองครั้ง |
| ประเภทการติดตั้ง | อุปกรณ์ดําเนินการติดตั้ง; Rotary หรือ Linear; Remote หรือ Local |
| อุณหภูมิการทํางาน | -50°C ถึง +85°C |
| อุณหภูมิในการเก็บ | -50°C ถึง +85°C |
| การควบคุมตําแหน่ง | การดึง / การปรับปรุง |
| สื่อการจําหน่าย | อากาศหรือก๊าซธรรมชาติที่มีปริมาณซัลฟ์เฟอร์ต่ํา (กรองและควบคุม) |
| การเชื่อมต่อทางอากาศ | 1/2" NPT (อุปทานและตัวขับเคลื่อน) |
| การจัดอันดับพื้นที่ | กันเพลิง/กันระเบิด ความปลอดภัยภายใน กันฝุ่น |
| การรับรอง | การอนุมัติ ATEX, IECEx, US, Canada; มีการอนุมัติภูมิภาคสําหรับรัสเซีย, อุซเบกิสถาน, อาเซอร์ไบจาน, อินเดีย, จีน, แอฟริกาใต้, บราซิล, ญี่ปุ่น, เกาหลีใต้, ไต้หวัน |
| วัสดุบ้าน | อลูมิเนียมไร้ทองแดง (ASTM 360); สีโพลีอุรีเทนสีเทา (C4 ตาม ISO 12944-2) |
| วัสดุเครื่องแปลง I/P และเครื่องขยายเสียง | โพลีเมอร์และสแตนเลส (ซีรีส์ 300 และ 400) |
| วัสดุของระบบติดตั้ง | สแตนเลสมาตรฐาน 300 |
| ความดันปลาย | 9 Vdc ที่ 20 mA |
| สัญญาณปัจจุบันขั้นต่ํา | 3.2 mA |
| การตัดไฟฟ้าโดยไม่เริ่มใหม่ | < 100 ms |
| เครื่องส่งตําแหน่ง | 4-20mA สายวงจรสองสายที่ใช้พลังงานกับความกระชับกําลังที่สอดคล้อง 10-24 Vdc |
| สัญญาณออกแบบเลือก | เครื่องสวิทช์สภาพแข็งอิสระ 2 เครื่องที่สามารถปรับแต่งได้และติดตั้งได้ 1A 30 Vdc |
| เครื่องตรวจจับตําแหน่งทางไกล | รวม RPS, สายเคเบิลสูงถึง 30 เมตร (100 ฟุต), หมุนการติดตั้งท่อ 2 นิ้ว |
| ความแม่นยํา (เส้น) | ± 0.5% ของขนาดเต็ม |
| ความเป็นเส้นตรง | ±1.0% ของขนาดเต็ม |
| ไฮสเตเรซิส + โซนตาย | ± 0.3% ของขนาดเต็ม |
| ความซ้ํา | ± 0.3% ของขนาดเต็ม |
| การตอบสนองขั้นตอน | < 150 ms |
| โปรแกรมสื่อสาร | ValVue |
อุตสาหกรรมการใช้งาน
Masoneilan SVI II ใช้ในการผลิตพลังงาน, การชําระน้ํามัน, ปิโตรเคมี, น้ํามันและก๊าซตอนกลางและน้ํามันและก๊าซตอนต้น. การใช้งานหลักรวมถึงเครื่องผลิตหินหินหิน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องปรับความร้อน, เครื่องหอพักเย็น, อาคารปฏิกิริยา, อาคารตุรัสไบน์, เครื่องผลิตควายการฟื้นฟูความร้อน, อุปกรณ์สมดุลของโรงงาน, การกระจายน้ํา, การปรับปรุงการประมวลผลน้ํา, การแตก, การผสมผสานทางสอง, การดับและการแยกส่วนการบดก๊าซชาร์จ, การแยกแยก, การดําเนินงานความสมบูรณ์แบบของท่อ, การขาดน้ํา, การเย็น, การหล่อลื่น, การบรรทุกและการขนส่ง, การปรับแก๊สและการบด.
ปัญหาทั่วไป
ออโตทูนไม่สําเร็จ: ความตึงเครียดที่วัดได้มากกว่า 30% ของแรงสปริงหรือวาล์วกระโดดเห็นได้ชัดรอบจุดตั้งค่าหรือดําเนินการปรับด้วยมือ การันตีว่าการเพิ่มอินทิกรัล (I) ได้ตั้งให้เป็นขั้นต่ํา 100.
การสั่นสะเทือนตําแหน่ง: ลด Gain (P) และ (Padj) เพิ่มขึ้น 50% จนกระทั่งการสั่นหยุด
การสั่นสะเทือนตําแหน่ง: เพิ่มการเพิ่มขึ้น (P) และ (Padj) โดยการเพิ่มขึ้น 5% จนกระทั่งการสั่นสะเทือนได้ลดลง ลดการเพิ่มเติม (I) โดย 25% จนกระทั่งตําแหน่งเป็นเส้นเรียบ
ความกระแทกของวาล์วมากกว่า 25% ของช่วงสปริง: เพิ่มอัตราการเติบโต (I) 25% จนกระทั่งการสั่นกระชับออกไปเป็นเส้นเรียบ
SelfCheckError (ความผิดพลาดของฮาร์ดแวร์): กําจัดพลังงานจากอุปกรณ์เป็นเวลา 2 นาทีและเริ่มต้นใหม่ กําจัดสัญญาณเตือนด้วยการใช้ ValVue หรือ HART Host หากความล้มเหลวยังคงอยู่ กําหนดเปลี่ยนอุปกรณ์หรือโมดูลอิเล็กทรอนิกส์ทั้งหมด
รูปแบบสํารอง
Masoneilan SVI3 AP เป็นเครื่องวางตําแหน่งวาล์วดิจิตอลรุ่นใหม่จากสายสินค้าเดียวกันมันมีสแตนเลสบราคเกตการติดตั้งสําหรับวัลล์ฟ / เครื่องดําเนินการรวมใด ๆ และเป็นความสอดคล้องอย่างเต็มที่กลับกับ SVI II AP และ SVI1000 บราคเกตสําหรับตัวแทนที่แตกต่างกันของผู้ขาย เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
