ภาพรวมผลิตภัณฑ์

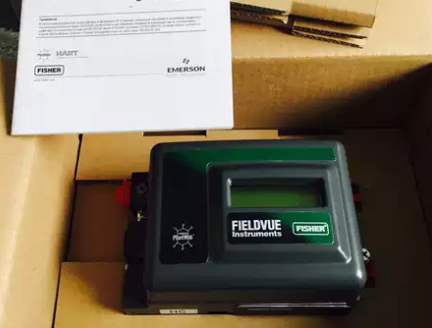

Fisher DVC2000 เป็นตัวกำหนดตำแหน่งวาล์วแบบสื่อสารที่ใช้ไมโครโปรเซสเซอร์ แปลงสัญญาณควบคุม 4-20 mA เป็นเอาต์พุตแบบนิวแมติกเพื่อขับเคลื่อนแอคทูเอเตอร์แบบนิวแมติกแบบทำงานเดี่ยว หน่วยนี้สามารถติดตั้งทดแทนตัวกำหนดตำแหน่งแบบอนาล็อกที่มีอยู่ได้อย่างง่ายดาย
ระบบป้อนกลับแบบไร้การเชื่อมต่อใช้เทคโนโลยีการตรวจจับด้วยแม่เหล็ก — ไม่มีการสัมผัสทางกลระหว่างก้านวาล์วและตัวควบคุม จึงไม่มีชิ้นส่วนที่สึกหรอ เครื่องมือมีอินเทอร์เฟซผู้ใช้ในเครื่องพร้อมจอ LCD หลายภาษาที่ช่วยให้สามารถกำหนดค่า การสอบเทียบ และการปรับแต่งได้โดยตรงที่วาล์ว การออกแบบตัวกำหนดตำแหน่งแบบสองขั้นตอนให้แพลตฟอร์มเชิงกลสำหรับการตอบสนองต่อการเปลี่ยนแปลงอินพุตเล็กน้อยและการควบคุมกระบวนการที่แม่นยำยิ่งขึ้น
สำหรับการวินิจฉัยขั้นสูง ซอฟต์แวร์ ValveLink สามารถทดสอบชุดวาล์วควบคุมทั้งหมดได้โดยไม่รบกวนกระบวนการ ช่วยระบุปัญหาได้ก่อนที่อุปกรณ์จะล้มเหลว แพ็คเกจ I/O เสริมประกอบด้วยสวิตช์จำกัดสองตัวในตัวและตัวส่งสัญญาณตำแหน่งก้าน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Fisher |
| โปรโตคอลการสื่อสาร | HART, 4-20mA Analog |
| สัญญาณอินพุต | ไฟฟ้า |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ใช่ |
| แรงดันขาออกสูงสุด | 101 psig |
| ประเภทการติดตั้ง | ติดตั้งในตัว |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน, อุณหภูมิสูง |
| การควบคุมตำแหน่ง | การควบคุมแบบ Throttle, เปิด/ปิด |
| แหล่งพลังงาน | ในเครื่อง |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อจ่าย | อากาศ, ก๊าซที่ไม่กัดกร่อน |
| การจำแนกพื้นที่ | Intrinsically Safe, Non-incendive สำหรับ CSA และ FM |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, PED, UL, Peso, KGS, INMETRO, NEPSI, ANZEx |
| น้ำหนัก | 1.5 กก. / 3.3 ปอนด์ |
| วัสดุตัวเรือน | โครงสร้างอลูมิเนียม |
| ระยะการเคลื่อนที่สูงสุด | 606 มม. / 23-7/8 นิ้ว (สำหรับแอคทูเอเตอร์แบบนิวแมติกแบบทำงานเดี่ยว) |
| ช่วงอุณหภูมิ | -40 ถึง +80°C / -40 ถึง +176°F |
| แรงดันขาเข้าสูงสุด | 7 barg / 100 psig |
| การติดตั้งในตัว | มีให้สำหรับแอคทูเอเตอร์ขนาด GX, 657 และ 667 i |
อุตสาหกรรมที่ใช้งาน
DVC2000 ใช้ในอุตสาหกรรมเคมี, น้ำมันและก๊าซ, การกลั่น, เยื่อกระดาษและกระดาษ, พลังงาน, อาหารและเครื่องดื่ม, ยา และอุตสาหกรรมกระบวนการอื่นๆ จัดการกับการใช้งานควบคุมการไหล, ความดัน, อุณหภูมิ และระดับ ขนาดกะทัดรัดและการตั้งค่าที่ง่ายทำให้เหมาะสำหรับวาล์วควบคุมมาตรฐานที่มีระยะชักสั้นและขั้นตอนการทำงานปกติ
ปัญหาทั่วไป
เครื่องมือไม่สามารถสื่อสารได้: ตรวจสอบแรงดันไฟฟ้าที่มีอยู่ ยืนยันว่าแรงดันที่ขั้วอยู่ในช่วง 9–32 VDC และตรวจสอบขั้วต่อสายไฟบนแผงวงจรพิมพ์
Flash ROM ล้มเหลว: รีสตาร์ทเครื่องมือ หากความล้มเหลวไม่หายไป ให้เปลี่ยนชุดแผงวงจรพิมพ์
วาล์วไม่ตอบสนองต่อสัญญาณควบคุม: ตรวจสอบการเชื่อมต่อแบบนิวแมติกและแรงดันจ่าย ตรวจสอบว่าฟังก์ชันบล็อกอยู่ในโหมดที่ถูกต้อง
จอแสดงผลแสดงสัญลักษณ์แจ้งเตือน ⚠️: DVC2000 ตรวจสอบตัวเองอย่างต่อเนื่อง ตรวจสอบบันทึกการแจ้งเตือน ซึ่งเก็บการแจ้งเตือนได้สูงสุด 20 รายการจากกลุ่ม Valve Alerts หรือ Failure Alerts
รุ่นทดแทน
DVC2000 เป็นตัวกำหนดตำแหน่งวาล์วควบคุมมาตรฐาน DVC6200 สามารถทดแทน DVC2000 ได้โดยตรงในการใช้งานหลายอย่าง — พวกมันอยู่ในสายผลิตภัณฑ์เดียวกันและมีการติดตั้งที่เข้ากันได้ DVC6200 ให้การวินิจฉัยขั้นสูงและการป้อนกลับแบบไร้การเชื่อมต่อสำหรับวาล์วควบคุมที่สำคัญ ในขณะที่ DVC2000 ยังคงเป็นตัวเลือกที่ใช้งานได้จริงสำหรับการใช้งานปกติ สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้ง ระยะการเคลื่อนที่ และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
