ภาพรวมสินค้า

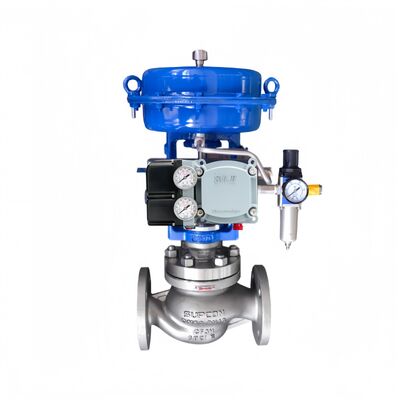

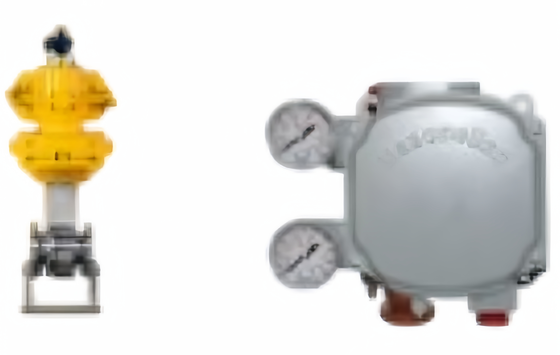

Masoneilan SVI1000 เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอล 4-20mA ที่สื่อสารด้วย HART และถูกออกแบบมาสําหรับวาล์วควบคุมแบบพนูเมติกที่มีการทํางานเพียงครั้งเดียวการกําจัดการผูกพันทางกลและการสวมใส่ที่มาพร้อมกับมัน. เครื่องตั้งตําแหน่งเป็นลุป-powered ∙ ไม่มีการใช้ไฟฟ้าภายนอกที่จําเป็น
การตั้งค่าสามารถจัดการได้ผ่านอินเตอร์เฟซปุ่มกดท้องถิ่นที่มีตัวชี้แจง LED ตามการออกแบบหนึ่งปุ่ม-หนึ่งฟังก์ชัน ปั๊มควบคุมส่วนใหญ่สามารถตั้งค่าและปรับระดับได้ภายในเวลาไม่เกิน 5 นาทีหน่วยรองรับ HART รีวิชั่น 5 หรือ รีวิชั่น 7, สามารถเลือกในสนาม มีสวิทช์สภาพแข็งที่ติดตั้งอยู่สองตัวสําหรับการแสดงตําแหน่ง การออกแบบการติดตั้งทั่วไปรองรับการใช้งานของวาล์วเส้นตรงและหมุน
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | เมซอนิลาน |
| โปรต็อกอลการสื่อสาร | HART (Rev. 5 หรือ Rev. 7, สามารถเลือกสนามได้) 4-20mA Analog |
| สัญญาณเข้า | เครื่องไฟฟ้า |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | การวินิจฉัยพื้นฐานที่มีสัญญาณ |
| ความดันการให้บริการ | 20 - 100 psi (1.4 - 7 bar) |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนติดตั้ง |
| อุณหภูมิการทํางาน | -40°C ถึง +85°C (-40°F ถึง +185°F) |
| อุณหภูมิในการเก็บ | -50°C ถึง +93°C (-58°F ถึง +200°F) |
| การควบคุมตําแหน่ง | การดึง / การปรับปรุง |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อการจําหน่าย | อากาศ (แห้ง, ไม่มีน้ํามัน) |
| การจัดอันดับพื้นที่ | ปลอดภัยโดยพื้นฐาน ไม่เผาไฟ |
| การรับรอง | ATEX, FM, FMc, IEC, CE |
| วัสดุบ้าน | สายสลัดอะลูมิเนียมทองแดงต่ํา (ASTM 360) พริมเมอร์เอปอ๊อกซี่ พร้อมเคลือบชั้นบนพอลิอุเรธานสีเทา |
| ระดับการคุ้มครอง | IP66 / NEMA 4X |
| น้ําหนัก | 2 กิโลกรัม |
| ขั้นต่ํา / ขั้นสูงสุดของปัจจุบัน | 3.2 mA / 24 mA |
| ความดันปลาย | 9 Vdc @ 20 mA |
| การเชื่อมต่อไฟฟ้า | สายใยภายใน 1/2 NPT ตัวเดียว |
| ความถูกต้อง | ± 0.5% ของขนาดเต็ม |
| ไฮสเตเรซิส + โซนตาย | ± 0.3% ของขนาดเต็ม |
| ความซ้ํา | ± 0.3% ของขนาดเต็ม |
| เวลาเริ่มต้น | < 500 ms |
| ผลกระทบจากการสูญเสียพลังงานทันที | < 100 ms |
| สัญญาณออก | เครื่องสวิทช์สภาพแข็งที่สามารถตั้งค่าได้ 2 เครื่อง 1A 30Vdc, NO หรือ NC |
| ตัวเลือก | /G (gauges) /IM (integrated magnetic feedback) /SW (สวิทช์สเตตแข็ง) |
อุตสาหกรรมการใช้งาน
Masoneilan SVI1000 ใช้ในการผลิตพลังงาน, การประมวลผลเคมี, การชําระน้ํามัน, น้ํามันและการใช้งานก๊าซ. การใช้งานหลักรวมถึงเครื่องผลิตหินหินควาย,หอพักเย็น, เครื่องผลิตควายการฟื้นฟูความร้อน, การปั่น, การประมวลผลน้ํา, การแตก, การผสมผสาน, ความสมบูรณ์แบบของท่อและการบดก๊าซการตั้งค่าที่ง่ายและการตอบสนองแม่เหล็กที่น่าเชื่อถือทําให้มันเหมาะสมสําหรับการควบคุมการปรับระบายความร้อนประจําวันบนวาล์วปนูเมติกการกระทําเพียงครั้งเดียว.
ปัญหาทั่วไป
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า: ตรวจสอบความดันการให้อาหารอยู่ในระยะ 20-100 psi และการเชื่อมต่อทางลมปลอดภัย ตรวจสอบว่าโหมดของอุปกรณ์ถูกตั้งเป็นปกติ
วาล์วตอบสนองช้าหรือไม่ตอบสนอง: ยืนยันค่าตั้งค่าการให้อากาศมากกว่าค่าปลายสปริงบวก 10 psig สําหรับตัวขับเคลื่อนขนาดใหญ่ตรวจสอบการหลุดของปัสดุในระหว่างการเติมน้อยกว่า 15%.
เตือนความผิดพลาดตําแหน่ง: ทําลายเซ็นต์ของวาล์วโดยใช้ SVI1000 Basic DTM ตรวจสอบการบรรจุที่แน่น, การสะสมกระดูก, หรือการขัดแย้งของตัวขับเคลื่อน. ทําการปรับ Autotune หรือ Manual
พลังงานขั้นต่ํา (LEDs ทั้งหมดปิด): ปัจจุบันการเข้าต่ํากว่า 3.85 mA เพิ่มปัจจุบันวงจรไปถึง 4 mA สําหรับการปรับและวินิจฉัย
ความผิดพลาดในการปรับ: การปรับเซ็นเซอร์เข้าอยู่ภายนอกช่วงที่ยอมรับ โดยใช้อุปกรณ์วัดความแม่นยํา ทําการปรับตามขอบเขต
ความบกพร่องของฮาร์ดแวร์ (SelfCheckError): ถอดพลังงานเป็นเวลาสองนาทีและเริ่มต้นใหม่. ลบสัญญาณเตือนผ่าน ValVue หรือ HART Host. หากความบกพร่องยังคง, เปลี่ยนโมดูลอิเล็กทรอนิกส์
รูปแบบสํารอง
Masoneilan SVI1000 เป็นเครื่องตั้งตําแหน่งดิจิตอลพื้นฐาน สําหรับการใช้งานที่ต้องการการวินิจฉัยวาล์วที่ก้าวหน้า ความจุสูงขึ้น หรือฟังก์ชันความปลอดภัยที่มีการจัดอันดับ SILซีรีย์ SVI II AP หรือ SVI3 เป็นตัวเลือกระดับต่อไปจากสายสินค้าเดียวกันสําหรับตัวแทนที่แตกต่างกันของผู้ขาย เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
