ภาพรวมสินค้า
Foxboro SRD991 เป็นเครื่องวางตําแหน่งวาล์วที่เชี่ยวชาญที่ใช้ไมโครโพเซเซอร์ และถูกออกแบบมาเพื่อควบคุมตัวขับวาล์วแบบปนูเมติกให้ถูกต้องมันสนับสนุนการดําเนินการ single-acting และ double-acting สําหรับการใช้งานทั้งเส้นและหมุนอุปกรณ์นี้มีการตั้งค่าในท้องถิ่นผ่านปุ่มกด และจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ

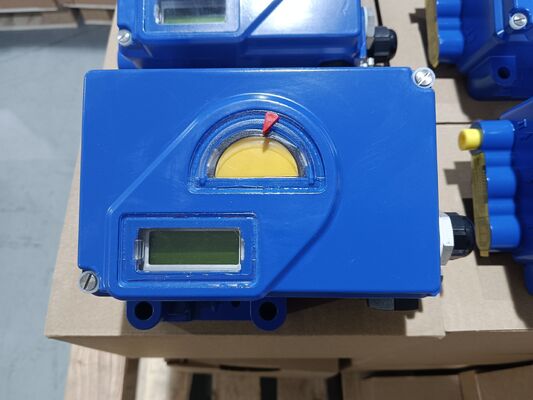

เครื่องตั้งตําแหน่งมีจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจการเริ่มต้นอัตโนมัติที่ประหยัดเวลา ด้วยการปรับระดับตัวเอง ทําให้เครื่องวางตําแหน่งพร้อมสําหรับการทํางานในเพียงสองขั้นตอนสถานะและข้อความการวินิจฉัยจะแสดงบนจอ LCD
ตัวเลือกการสื่อสารประกอบด้วย HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 หรือไม่มีการสื่อสารการขัดแย้งในสาย, ประวัติตําแหน่ง/การตอบสนอง, และการทดสอบการกระแทกบางส่วน (PST) การติดตั้งปฏิบัติตามมาตรฐาน NAMUR สําหรับเครื่องขับเคลื่อนเส้นตรงและ VDI / VDE 3845 สําหรับเครื่องขับเคลื่อนหมุน
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | ฟ็อกซ์โบโร |
| โปรต็อกอลการสื่อสาร | HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 หรือไม่มี |
| สัญญาณเข้า | 4 ถึง 20 mA (ภาระ 300 Ω โดยไม่มี comm; 420 Ω โดย HART) |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | การวินิจฉัยตัวเอง; สถานะและข้อความวินิจฉัย; รอยเท้าของวาล์ว; การขัดต่อออนไลน์; PST |
| ความดันการให้บริการ | 1.4 ถึง 6 บาร์ (20 ถึง 90 psig) |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนแบบเส้น (NAMUR) และหมุน (VDI/VDE 3845); เครื่องขับเคลื่อนแบบเดียวหรือสองครั้ง |
| ระยะการกระแทก | 8 ถึง 260 มิลลิเมตร (0.3 ถึง 10.2 นิ้ว) ด้วยเลเวอร์มาตรฐาน |
| มุมหมุน | สูงสุด 95° (ไม่จํากัดสูงสุด 300°) |
| อุณหภูมิการทํางาน | -40°C ถึง +80°C (-40°F ถึง +176°F) |
| การป้องกันห้อง | IP 65 / NEMA 4X (IP 66 ตามคําขอ) |
| วัสดุบ้าน | อัลลูมิเนียมหล่อ |
| น้ําหนัก | การกระทําครั้งเดียว: 1.7 กิโลกรัม (3.7 ปอนด์); การกระทําสองครั้ง: 2 กิโลกรัม (4.4 ปอนด์) |
| การเชื่อมต่อแบบ Pneumatic | G1/4 หรือ 1/4-18 NPT |
| การเชื่อมต่อไฟฟ้า | M20 x 1.5 หรือ 1/2-14 NPT |
| ความเป็นเส้นตรง | < 0.4% ของระยะทาง |
| ไฮสเตเรซิส | < 0.3% ของระยะทาง |
| ความรู้สึก | < 0.1% ของระยะทาง |
| การบริโภคอากาศ (สภาพคงที่) | การกระทําครั้งเดียว: 150 Nl/h (5.3 scfh) @ 6 bar; การกระทําสองครั้ง: 400 Nl/h (14.1 scfh) @ 6 bar |
| การรับรอง | ATEX, FM, CSA (ความปลอดภัยภายใน); มีความสามารถ SIL 3 |
อุตสาหกรรมการใช้งาน
Foxboro SRD991 ใช้ในปิโตรเคมี, การผลิตพลังงาน, การรักษาน้ํา, กระดาษ, และการควบคุมกระบวนการอุตสาหกรรมทั่วไป.มันเป็นที่เหมาะสมสําหรับการควบคุมการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงความสามารถ SIL 3 และฟังก์ชันการทดสอบบาดเจ็บบางส่วนทําให้มันเหมาะสําหรับระบบเครื่องมือความปลอดภัย (SIS) และวาล์วปิดฉุกเฉิน (ESD)
ปัญหาทั่วไป
ความไม่ตรงกันของสัญญาณเข้า: หากสัญญาณเข้าที่รับรู้ของเครื่องตั้งตําแหน่งแตกต่างจากผลิตของ DCS หรือเครื่องปรับระดับ
การล่าหรือการสั่น: หากการล่าเกิดขึ้นเนื่องจากการขัดแย้งบรรจุซากระปองสูง เพิ่มค่าวงศ์ตายภายในช่วงที่อนุญาตในสนาม หากวงศ์ตายตั้งต่ําเกินไป มันจะช้าการค้นหาจุดเป้าหมาย
ความผิดพลาด EEPROM: ตรวจสอบว่าเครื่องวางตําแหน่งติดตั้งสูงเกินไปหรือต่ําเกินไป ตรวจสอบว่ามันติดตั้งอยู่ห่างจากเครื่องขับเคลื่อนเกินไปหรือไม่ (ตรวจสอบมุมการใช้งาน)ตรวจสอบว่าเกียร์พอนติโอเมตรและเกียร์หลักออกจากตําแหน่งเนื่องจากการสั่นแรงแรงหรือกระแทกภายนอก.
ไม่มีการตอบสนองสัญญาณเข้า: ตรวจสอบความดันของอุปกรณ์อาหารอยู่ในระยะ 1.4 ~ 6 บาร์ ตรวจสอบการเชื่อมต่อปนูเมติกปลอดภัย ตรวจสอบการติดตั้งเลเวอร์การตอบสนอง
การตอบสนองของวาล์วช้า: หากขนาดของตัวขับเคลื่อนใหญ่เกินไป กําหนดค่า TbL เป็น TbL 4 (LLS) หากมอเตอร์หมุนเสียหาย ก็เปลี่ยน
การรั่วไหลของอากาศ: ตรวจ สอบ O-ring, ซัคเก็ต, และ diaphragm ให้ ทน. เปลี่ยน ตาม ความ ต้องการ.
รูปแบบสํารอง
Foxboro SRD991 เป็นแพลตฟอร์มปรับตําแหน่งวาล์วที่ฉลาดของรุ่นปัจจุบัน SRD960 และ SRD998 เป็นรุ่นอื่นในครอบครัวสินค้าเดียวกัน สําหรับการใช้งานที่ต้องการความสามารถ SIL 3SRD991 ได้รับการรับรองแล้วสําหรับตัวแทนระหว่างผู้จําหน่าย Fisher DVC6200, Samson 3730, Siemens SIPART PS2 และ Neles ND9000 มักถูกกล่าวถึงเป็นคู่แข่งตรง.
