ภาพรวมผลิตภัณฑ์

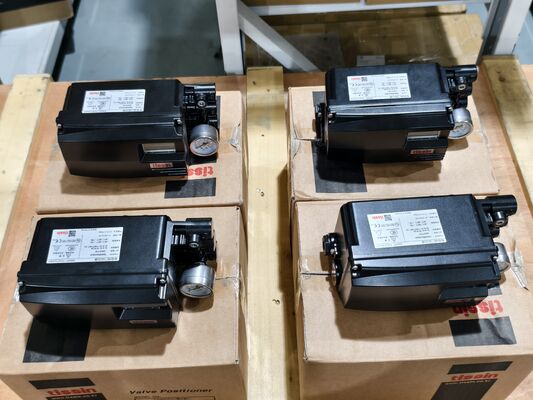

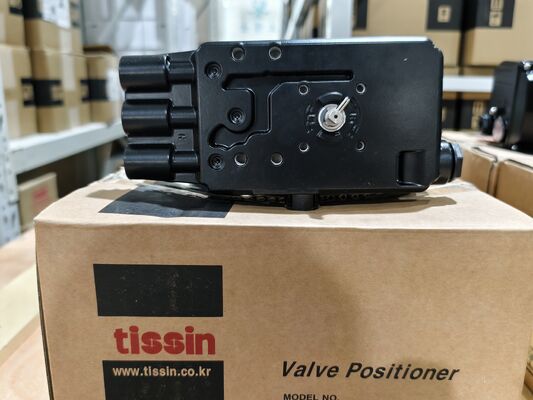

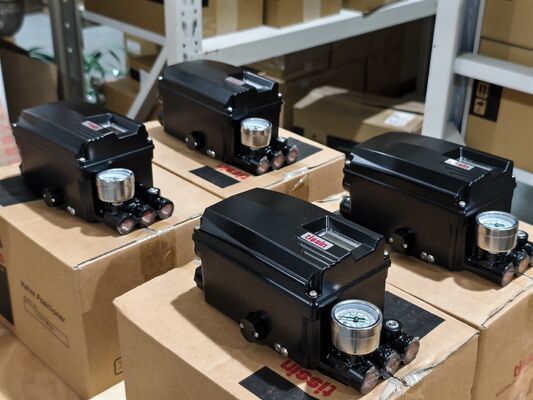

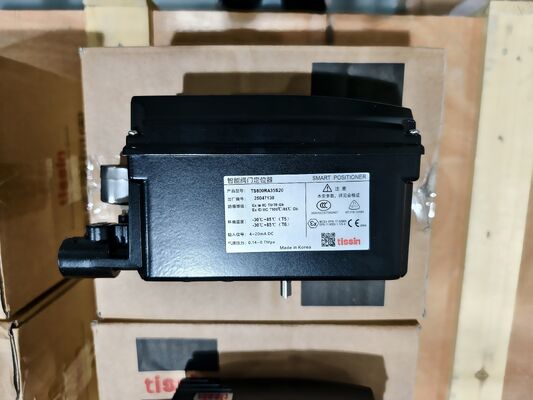

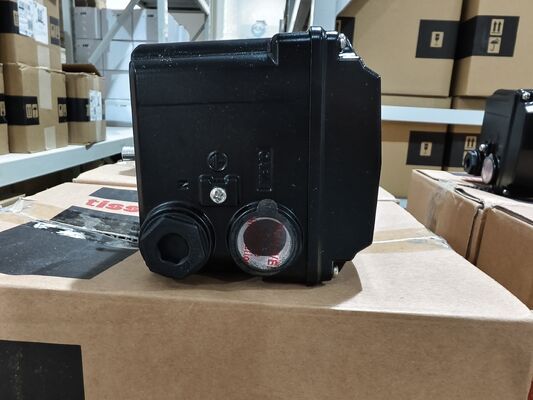

Tissin TS800 เป็นตัวกำหนดตำแหน่งวาล์วอัจฉริยะที่ควบคุมระยะชักของวาล์วตามสัญญาณอินพุต 4-20mA จากแผงควบคุม, DCS หรือเครื่องสอบเทียบ อุปกรณ์จะรับสัญญาณกระแสและปรับแรงดันลมที่จ่ายให้กับตัวขับวาล์วตามสัดส่วน เพื่อควบคุมการเปิดวาล์วได้อย่างแม่นยำ
อุปกรณ์นี้มีไมโครโปรเซสเซอร์ในตัวที่ช่วยให้สามารถตั้งค่าอัตโนมัติ, การควบคุม PID และการสื่อสาร HART อินเทอร์เฟซผู้ใช้ในเครื่องพร้อมจอ LCD และปุ่มกดสี่ปุ่มช่วยให้การสอบเทียบทำได้ง่ายและรวดเร็ว ตัวกำหนดตำแหน่งมีฟังก์ชันทดสอบระยะชักบางส่วน (PST), ฟังก์ชันแจ้งเตือน, สวิตช์อัตโนมัติ/แมนนวล และความสามารถในการวินิจฉัยตัวเอง ตัวเครื่องที่ได้รับการป้องกันระดับ IP66/NEMA 4X ช่วยปกป้องอุปกรณ์ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ

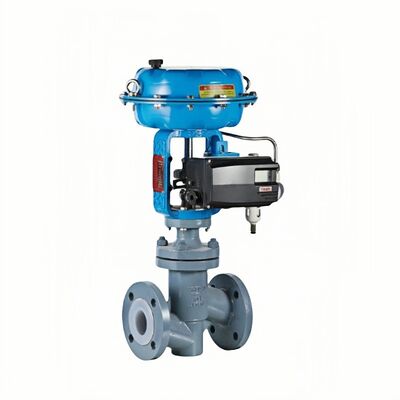

TS800 ใช้โซลินอยด์วาล์วแบบไหลขนาดใหญ่เพื่อปรับปรุงความเร็วในการควบคุมวาล์ว รองรับตัวขับทั้งแบบเชิงเส้น (10 นิ้ว, ~ , 150 มม.) และแบบหมุน (0 นิ้ว, ~ , 90 องศา) คุณสมบัติเสริม ได้แก่ ตัวส่งสัญญาณตำแหน่ง 4-20mA DC, การสื่อสาร HART (เวอร์ชัน HART 7) และโมดูลสวิตช์จำกัดการป้องกันตัวเครื่องพารามิเตอร์การป้องกันตัวเครื่องยี่ห้อ
Tissin
| โปรโตคอลการสื่อสาร | HART 7 (อุปกรณ์เสริม) |
|---|---|
| สัญญาณอินพุต | 4~20mA DC |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การวินิจฉัยตัวเอง; PST; ฟังก์ชันแจ้งเตือน |
| แรงดันจ่าย | 140 |
| ~ | 700 kPa (1.4 |
| ~ | 7 บาร์)การป้องกันตัวเครื่องตัวขับเชิงเส้น (10 นิ้วการป้องกันตัวเครื่อง150 มม.) และตัวขับแบบหมุน (0 นิ้ว |
| ~ | 90 องศา)การป้องกันตัวเครื่อง-30°C ~ +85°Cการป้องกันตัวเครื่องIP66 / NEMA 4X |
| วัสดุตัวเรือน | อลูมิเนียมหล่อขึ้นรูป |
| น้ำหนัก | ประมาณ 2.2 กก. (TS800) |
| การเชื่อมต่อลม | 1/4 NPT |
| อิมพีแดนซ์อินพุต | 500 โอห์ม ที่ 20 mA |
| ความเป็นเชิงเส้น | < 0.4% ของระยะชัก |
| ฮิสเทรีซิส | < 0.3% |
| การรับรอง | ป้องกันการระเบิด (Ex ia IIC T5/T6 Ga); ป้องกันการระเบิด CSA |
| ซอฟต์แวร์สื่อสาร | HART 7; มี DTM |
| อุตสาหกรรมที่ใช้งาน | Tissin TS800 ใช้ในอุตสาหกรรมปิโตรเคมี, การผลิตไฟฟ้า, การบำบัดน้ำ, กระดาษ และการควบคุมกระบวนการอุตสาหกรรมทั่วไป เหมาะสำหรับการควบคุมการไหลแบบละเอียดของตัวขับวาล์วเชิงเส้นและแบบหมุนที่ใช้ลมในสภาพแวดล้อมที่ต้องการ |
| ปัญหาทั่วไป | สัญญาณอินพุตไม่ตรงกัน |
: หากสัญญาณอินพุตที่ตัวกำหนดตำแหน่งรับรู้แตกต่างจากเอาต์พุตของ DCS หรือเครื่องสอบเทียบ ให้ตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ หากกระแสไฟจ่ายปกติ ให้รีเซ็ตค่า
และ
ในเมนู การสั่นหรือการแกว่ง: หากเกิดการสั่นเนื่องจากแรงเสียดทานของซีลวาล์วสูง ให้เพิ่มค่า dead band ภายในช่วงที่อนุญาต หากตั้งค่า dead band ต่ำเกินไป จะทำให้การค้นหาจุดเป้าหมายช้าลงข้อผิดพลาด EEPROM: ตรวจสอบว่าตัวกำหนดตำแหน่งติดตั้งสูงเกินไปหรือต่ำเกินไปหรือไม่ ตรวจสอบว่าติดตั้งห่างจากตัวขับมากเกินไปหรือไม่ (ตรวจสอบมุมการใช้งาน) ตรวจสอบว่าเฟืองโพเทนชิโอมิเตอร์และเฟืองหลักหลุดตำแหน่งเนื่องจากการสั่นสะเทือนอย่างรุนแรงหรือแรงกระแทกจากภายนอก
ไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบว่าแรงดันจ่ายอยู่ในช่วง 140~700 kPa หรือไม่ ตรวจสอบว่าการเชื่อมต่อลมแน่นหนาดีแล้ว ตรวจสอบการติดตั้งคันโยกป้อนกลับ
การตอบสนองของวาล์วช้า: หากขนาดของตัวขับใหญ่เกินไป ให้ตั้งค่า TbL เป็น TbL 4 (LLS) หากมอเตอร์แรงบิดเสียหาย ให้เปลี่ยน
รุ่นที่ใช้แทนกันได้Tissin TS800 เป็นแพลตฟอร์มตัวกำหนดตำแหน่งวาล์วอัจฉริยะรุ่นปัจจุบัน TS805 เป็นรุ่นย่อยในซีรีส์เดียวกัน สำหรับการใช้งานที่ต้องการการรับรองการป้องกันการระเบิด ซีรีส์ TS800 มีตัวเลือกที่ปลอดภัยจากอันตรายโดยเนื้อแท้และป้องกันการระเบิดตามมาตรฐาน CSA สำหรับทางเลือกจากผู้ผลิตรายอื่น ให้ตรวจสอบการติดตั้งตัวขับ, ช่วงการเดินทาง และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
