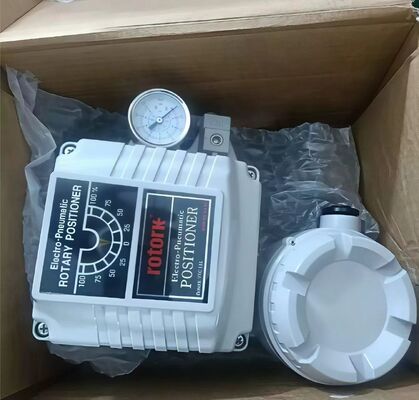

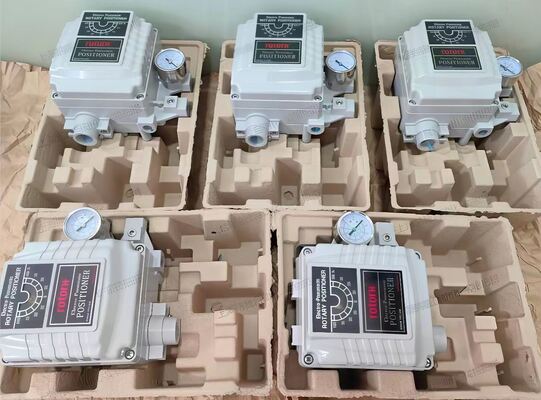

ภาพรวมผลิตภัณฑ์ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ Rotork YTC ควบคุมระยะชักของวาล์วได้อย่างแม่นยำตามสัญญาณอินพุต 4-20mA ที่ส่งมาจากคอนโทรลเลอร์ ออกแบบมาเพื่อใช้กับแอคทูเอเตอร์วาล์วแบบเชิงเส้นและแบบหมุนที่ทำงานด้วยลมในสภาพแวดล้อมอุตสาหกรรมทั้งแบบปลอดภัยและอันตราย กลุ่มผลิตภัณฑ์ตัวกำหนดตำแหน่งเป็นหนึ่งในสายผลิตภัณฑ์หลักของ Rotork ที่ให้ประสิทธิภาพที่เชื่อถือได้ในการใช้งานที่หลากหลาย
ซีรีส์ YT มีการปรับเทียบอัตโนมัติพร้อมโครงสร้างเมนูที่เรียบง่าย หน้าจอ LCD ตัวอักษรและตัวเลขสำหรับค่ากระบวนการและการปรับเทียบ และการสื่อสาร HART สำหรับคำสั่งดิจิทัล การป้อนกลับตำแหน่ง และการวินิจฉัยผ่านลูปกระแส ปุ่มกดที่แข็งแรงสี่ปุ่มช่วยให้กำหนดค่าเฉพาะที่ได้ ตัวกำหนดตำแหน่งมีฟังก์ชัน fail-freeze และ fail-safe ทำให้วาล์วสามารถรักษาสภาพตำแหน่งสุดท้ายหรือเคลื่อนไปยังตำแหน่งที่กำหนดไว้ล่วงหน้าเมื่อสูญเสียแหล่งจ่ายไฟหรือแหล่งจ่ายลม
ด้วยการใช้ลมในสภาวะคงที่เกือบเป็นศูนย์และโครงสร้างอะลูมิเนียมอัลลอยด์ที่ทนทาน ตัวกำหนดตำแหน่ง Rotork YTC สร้างขึ้นเพื่อประสิทธิภาพการใช้พลังงานและอายุการใช้งานที่ยาวนาน รุ่นที่มีจำหน่าย ได้แก่ YT-1000 (อิเล็กโทร-นิวแมติกพื้นฐาน), YT-2500 (ตัวกำหนดตำแหน่งอัจฉริยะพร้อม HART), YT-3300 (ตัวกำหนดตำแหน่งอัจฉริยะขั้นสูงพร้อม PST) และ YT-3700 (ตัวกำหนดตำแหน่งอัจฉริยะขนาดกะทัดรัด)
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์
| ข้อมูลจำเพาะ | ยี่ห้อ |
|---|---|
| Rotork YTC | โปรโตคอลการสื่อสาร |
| HART (YT-2500, YT-3300, YT-3700) | สัญญาณอินพุต |
| 4-20mA DC; มีช่วงแยก | อินเทอร์เฟซข้อมูล |
| มีสาย | การวินิจฉัย |
| การปรับเทียบอัตโนมัติ; การทดสอบระยะชักบางส่วน (PST) บน YT-3300; การวินิจฉัยด้วยภาพ NE107 | แรงดันจ่าย |
| 0.14 | ~90°)~90°)ประเภทการติดตั้ง |
| แอคทูเอเตอร์แบบเชิงเส้น (10 | ~90°)~90°)อุณหภูมิในการทำงาน |
| -20~+70°C | การป้องกันโครงสร้าง |
| IP66 | วัสดุโครงสร้าง |
| อะลูมิเนียมอัลลอยด์ (มาตรฐาน); สแตนเลส 316 (อุปกรณ์เสริมบน YT-1050) | การเชื่อมต่อลม |
| 1/4 NPT | อิมพีแดนซ์อินพุต |
| 250 ±15 Ω | การใช้ลม |
| เกือบเป็นศูนย์ในสภาวะคงที่ | การรับรอง |
| ATEX, IECEx, KCs, NEPSI (ขึ้นอยู่กับรุ่น) | อุตสาหกรรมที่ใช้งาน |
กลุ่มผลิตภัณฑ์ตัวกำหนดตำแหน่ง Rotork YTC ใช้ในอุตสาหกรรมปิโตรเคมี การผลิตไฟฟ้า การบำบัดน้ำ กระดาษ และการควบคุมกระบวนการอุตสาหกรรมทั่วไป ทำงานกับแอคทูเอเตอร์วาล์วแบบเชิงเส้นและแบบหมุนที่ทำงานด้วยลมในพื้นที่ทั้งแบบปลอดภัยและอันตราย เหมาะสำหรับการควบคุมแบบ throttling, การควบคุมแบบเปิด-ปิด และการใช้งานที่ต้องการการทดสอบระยะชักบางส่วนสำหรับระบบความปลอดภัย
ปัญหาทั่วไป
ไม่ตอบสนองต่อสัญญาณอินพุต
: ตรวจสอบแรงดันจ่าย (1.4~7 บาร์) และการเชื่อมต่อลม ตรวจสอบว่าสัญญาณอินพุตอยู่ในช่วง 4-20mAตำแหน่งวาล์วไม่ตรงกับสัญญาณอินพุต
: ทำการปรับเทียบอัตโนมัติ ตรวจสอบว่าทิศทางการทำงาน (ตรงหรือย้อนกลับ) ถูกตั้งค่าอย่างถูกต้อง ตรวจสอบการเชื่อมต่อก้านป้อนกลับการทำงานผิดปกติหรือการสั่น
: ตรวจสอบการรั่วไหลของอากาศในท่อและข้อต่อ ตรวจสอบพารามิเตอร์การควบคุม PID ตรวจสอบแรงเสียดทานที่มากเกินไปในซีลวาล์วหรือแอคทูเอเตอร์การปรับเทียบอัตโนมัติล้มเหลว
: ตรวจสอบแรงดันจ่ายและขีดจำกัดการเดินทาง ตรวจสอบให้แน่ใจว่าวาล์วไม่ติดขัดหรือติดขัด ตรวจสอบว่าคันโยกป้อนกลับเข้าที่อย่างถูกต้องอากาศรั่วจากตัวกำหนดตำแหน่ง
: ตรวจสอบโอริง ปะเก็น และไดอะแฟรมว่าสึกหรอหรือไม่ ตรวจสอบสปูลวาล์วว่ามีสิ่งปนเปื้อนหรือไม่รุ่นทดแทน
ซีรีส์ Rotork YTC มีหลายรุ่นสำหรับความต้องการในการใช้งานที่แตกต่างกัน YT-3300 เป็นตัวกำหนดตำแหน่งอัจฉริยะขั้นสูงที่มีความสามารถในการทดสอบระยะชักบางส่วน YT-3700 เป็นตัวกำหนดตำแหน่งอัจฉริยะขนาดกะทัดรัดพร้อมการตรวจสอบกราฟิกและการวินิจฉัยขั้นสูง RTP-4000 เป็นแพลตฟอร์มตัวกำหนดตำแหน่งวาล์วอัจฉริยะรุ่นต่อไป สำหรับทางเลือกของผู้จำหน่ายรายอื่น โปรดตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเดินทาง และโปรโตคอลการสื่อสารก่อนทำการสั่งซื้อ
