ภาพรวมสินค้า
3661 เป็นเครื่องตั้งตําแหน่งวาล์วแบบทํางานเดียวแบบไฟฟ้าปนูเมติกที่ออกแบบมาเพื่อใช้กับเครื่องขับเคลื่อนต่าง ๆ บนวาล์วกระดูกเลื่อนสําหรับการใช้งาน throttlingมันให้ตําแหน่งของวาล์วที่สัดส่วนกับสัญญาณการเข้าแบบมาตรฐานมิลลิแอมเปอร์ DC ที่ได้รับจากอุปกรณ์ควบคุม.
การออกแบบเครื่องตั้งตําแหน่งให้อุปกรณ์ที่แม่นยําและตอบสนองเร็ว สามารถทนต่อการสั่นสะเทือนของสภาพแวดล้อมของพืชส่วนใหญ่การใช้อากาศในสภาพคงที่ที่ต่ํา ช่วยให้การทํางานมีประสิทธิภาพ. การปรับการเพิ่มและความอ่อนแอที่ปรับได้ง่าย ปรับความมั่นคงของเครื่องวางตําแหน่งให้เหมาะสมกับความต้องการการใช้งานเฉพาะเจาะจง.
เครื่อง 3661 ตอบรับสัญญาณเข้าแบบมิลลิแอมเปียร์ DC มาจากอุปกรณ์ควบคุม และให้ความสามารถในการแบ่งระยะและปรับค่าศูนย์และระยะเวลา ส่วนใหญ่ของเครื่องวางตําแหน่ง 3661 สามารถเปลี่ยนกันได้ที่ต้องการอะไหล่น้อยกว่าเพื่อรองรับเครื่องวางตําแหน่งเหล่านี้. กรอบและปกถูกออกแบบมาเพื่อทนต่อการสั่นสะเทือนทางกลและการจัดการที่หยาบคาย. เศร้าและ span การปรับสามารถทํากับปกในที่.
เครื่องตั้งตําแหน่งใช้กับเครื่องขับเคลื่อน 657, 667, 1250, 1250R, 3024S และ GX.
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | สูงกว่า |
| โปรต็อกอลการสื่อสาร | 4-20mA อานาล็อก |
| สัญญาณเข้า | ไฟฟ้า: 4 ถึง 20 mA กระแสไฟฟ้าแบบคงที่ DC; ความดันแรงฝนสูงสุด 30 V |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | ไม่ |
| ความดันออกสูงสุด | 90 psi |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนติดตั้ง |
| อุณหภูมิการทํางาน | อุณหภูมิมาตรฐาน |
| การควบคุมตําแหน่ง | การปรับปรุง |
| สื่อการจําหน่าย | อากาศ |
| การจัดอันดับพื้นที่ | ปลอดภัยอย่างแท้จริง ไม่เผาไหม้ ฝุ่น |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, RCM |
| การรับรองความปลอดภัย | NIL |
| การกระทํา | เครื่องทํางานเพียงครั้งเดียว |
| เครื่องขับเคลื่อนที่เข้ากันได้ | 657, 667, 1250, 1250R, 3024S, GX; เครื่องขับเคลื่อน Baumann |
อุตสาหกรรมการใช้งาน
3661 ใช้ในอุตสาหกรรมปิโตรเคมี การผลิตพลังงาน การบํารุงน้ํา กระดาษ และอุตสาหกรรมอาหารและเครื่องดื่ม. มันเหมาะสําหรับการใช้งาน throttling บนวาล์วสเตมเลื่อน
ปัญหาทั่วไป
ไม่มีสัญญาณออกที่มีสัญญาณเข้า: ตรวจสอบสําหรับจมน้ําจมน้ํา ทําความสะอาดจมน้ําจมน้ํา ตรวจสอบความดันการให้อากาศ
ความดันออกที่ช้าหรือผิดปกติ: ตรวจสอบความดันของอุปกรณ์อาหารอยู่ในระดับของรายละเอียด ตรวจสอบเครื่องปรับเสียงปนูเมติกและชุดกระปุก / แฟลเปอร์
การตอบสนองแบบเส้นตรงที่ไม่ดี: ตรวจสอบการปรับสปริงศูนย์ ตรวจสอบตําแหน่งกลไกปรับระยะ
เครื่องตั้งตําแหน่งไม่ตอบ: ตรวจสอบความดันไฟฟ้าและการเชื่อมต่อปนูเมติก ตรวจสอบว่าเครื่องแปลงได้รับสัญญาณ 4-20 mA
การรั่วไหลของอากาศ: ตรวจ สอบ O-ring, ซัคเก็ต, และ diaphragm ให้ ทน. เปลี่ยน ตาม ความ ต้องการ.
รูปแบบสํารอง

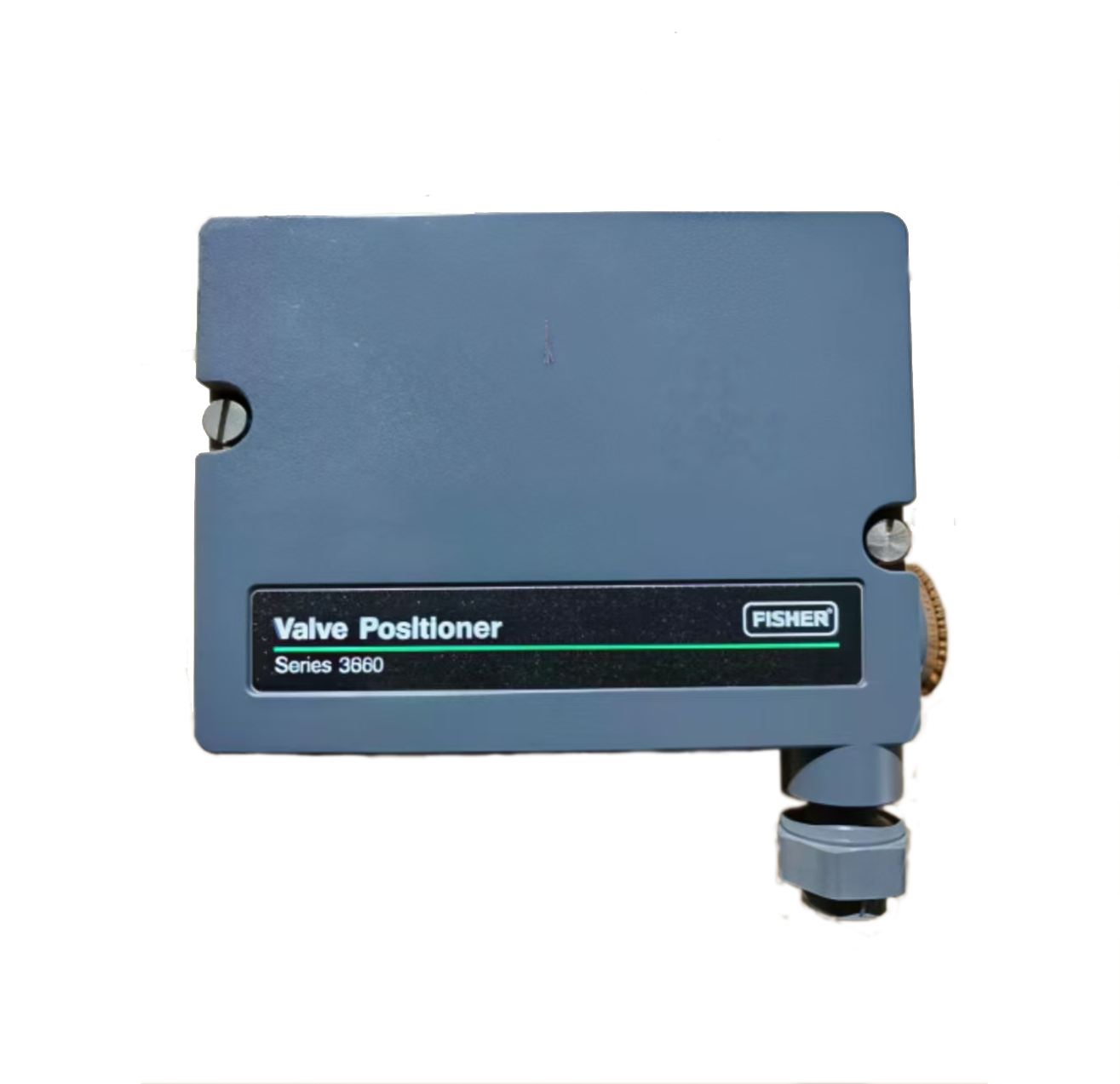

เครื่อง 3661 เป็นเครื่องตั้งตําแหน่งแบบไฟฟ้า-ลม ที่มีความทันสมัย สําหรับการสื่อสารดิจิตอลที่ทันสมัย และการวินิจฉัยที่ทันสมัยเครื่องควบคุมวาล์วดิจิตอล DVC6200 หรือ DVC2000 เป็นตัวแทนของรุ่นปัจจุบันสําหรับการติดตั้งที่ผ่านมา 3661 ใช้เป็นตัวแทนไฟฟ้าปนูเมติกของ 3660 ปนูเมติกสําหรับทางเลือก cross-vendor ตรวจสอบการติดตั้ง actuator ระยะทางการเดินทางและความสอดคล้องของสัญญาณเข้า ก่อนสั่งซื้อ.
