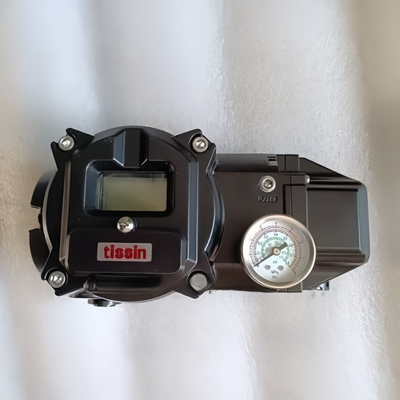

Tissin TS900 / TS905 เป็น Smart Valve Positioner ที่ใช้ควบคุม Actuator ของวาล์วแบบนิวแมติกจากสัญญาณอินพุต 4–20 mA DC
ออกแบบมาสำหรับวาล์วควบคุมทั้งแบบเชิงเส้นและแบบหมุน Positioner จะตรวจสอบตำแหน่งวาล์วที่สั่งการและควบคุมแรงดันลมไปยัง Actuator ตามลำดับ

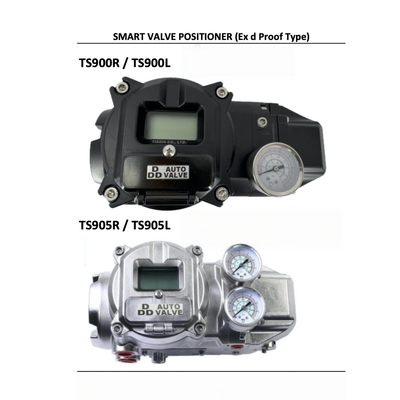

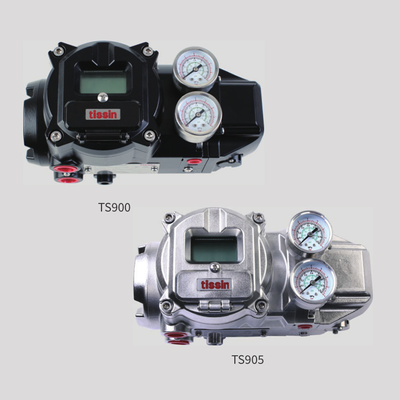

สำหรับผู้ใช้ที่เปรียบเทียบสองรุ่น ความแตกต่างที่สำคัญคือโครงสร้างตัวเครื่อง:
ทั้งสองรุ่นใช้สัญญาณพื้นฐาน, การจ่ายลม, ระยะชัก และข้อกำหนดด้านประสิทธิภาพเดียวกันในเอกสารผลิตภัณฑ์ที่เผยแพร่
ซีรีส์นี้มีหน้าจอ LCD และปุ่มสี่ปุ่มสำหรับการทำงานในพื้นที่ นอกจากนี้ยังมีฟังก์ชันต่างๆ เช่น การตั้งค่าอัตโนมัติ, การทดสอบระยะชักบางส่วน, ฟังก์ชันการแจ้งเตือน และการทำงานแบบ Auto/Manual
| พารามิเตอร์ทางเทคนิค | TS900 | TS905 |
|---|---|---|
| รุ่น | TS900 | TS905 |
| ประเภท | Smart Valve Positioner | Smart Valve Positioner |
| สัญญาณอินพุต | 4–20 mA DC | 4–20 mA DC |
| ความต้านทาน | 500 Ω ที่ 20 mA DC | 500 Ω ที่ 20 mA DC |
| แรงดันจ่าย | 0.14–0.7 MPa | 0.14–0.7 MPa |
| ระยะชักวาล์วเชิงเส้น | 10–150 มม. | 10–150 มม. |
| ช่วงวาล์วหมุน | 0–90° | 0–90° |
| การเชื่อมต่อลม | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| การเชื่อมต่อเกจ | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| ท่อร้อยสาย | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| ระดับการป้องกันการระเบิด | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| การป้องกันตัวเครื่อง | IP66 | IP66 |
| อุณหภูมิมาตรฐาน | -30°C ถึง +85°C | -30°C ถึง +85°C |
| ประเภทอุณหภูมิต่ำ | -40°C ถึง +85°C | -40°C ถึง +85°C |
| ความเป็นเชิงเส้น | ±0.5% F.S. | ±0.5% F.S. |
| ความไว | ±0.2% F.S. | ±0.2% F.S. |
| ฮิสเทรีซิส | ±0.5% F.S. | ±0.5% F.S. |
| ความสามารถในการทำซ้ำ | ±0.3% F.S. | ±0.3% F.S. |
| การสิ้นเปลืองลม | <2.3 LPM ที่ 0.14 MPa | <2.3 LPM ที่ 0.14 MPa |
| ความสามารถในการไหล | >100 LPM ที่ 0.14 MPa | >100 LPM ที่ 0.14 MPa |
| คุณภาพอากาศที่ต้องการ | Class 3, ISO 8573-1 | Class 3, ISO 8573-1 |
| วัสดุตัวเครื่อง | อลูมิเนียมหล่อขึ้นรูป | สแตนเลส 316 |
| น้ำหนักสุทธิ | 3.5 กก. | 7.0 กก. |
การกำหนดค่าเสริม: HART 7, เครื่องส่งสัญญาณตำแหน่งแบบ 2 สาย และสวิตช์แจ้งเตือน ตัวเลือกเครื่องส่งสัญญาณตำแหน่งและสวิตช์แจ้งเตือนจะระบุด้วยแหล่งจ่ายไฟ 9–30 V DC
เหมาะสำหรับการควบคุมตำแหน่งวาล์วแบบนิวแมติกที่ใช้คำสั่ง 4–20 mA
สามารถใช้กับวาล์วควบคุมแบบนิวแมติกในกระบวนการและระบบอุตสาหกรรมที่เกี่ยวข้อง
ใช้ได้กับการควบคุมวาล์วอัตโนมัติในอุปกรณ์กระบวนการ
สามารถใช้กับวาล์วควบคุมแบบนิวแมติกในระบบกระบวนการผลิตไฟฟ้า
เหมาะสำหรับการใช้งานวาล์วแบบนิวแมติกอัตโนมัติในกระบวนการบำบัดน้ำ
Positioner สามารถรวมเข้ากับลูปควบคุมวาล์วโดยใช้วาล์ว Actuator แบบนิวแมติกและระบบควบคุมที่เข้ากันได้
ตรวจสอบว่าแหล่งจ่ายลมเครื่องมืออยู่ในช่วงที่กำหนดหรือไม่ จากนั้นตรวจสอบ Actuator, ท่อลม และกลไกการเชื่อมต่อ
ตรวจสอบกลไกการป้อนกลับและดำเนินการตามขั้นตอนการปรับเทียบที่เหมาะสม Positioner ต้องจับคู่ทางกลกับ Actuator ของวาล์ว
ตรวจสอบการเชื่อมต่อลมและการรั่วไหลของอากาศรอบๆ Actuator และท่อ การสิ้นเปลืองลมไม่ควรถูกประเมินจาก Positioner เพียงอย่างเดียวโดยไม่ได้ตรวจสอบวงจรลมทั้งหมด
ตรวจสอบเงื่อนไขการแจ้งเตือนและสถานะการทำงานของวาล์ว/Actuator หากมีการติดตั้งสวิตช์แจ้งเตือน ให้ตรวจสอบการเดินสายและแหล่งจ่ายไฟด้วย
ยืนยันการกำหนดค่า Positioner ก่อนซื้อ HART 7 เป็นการกำหนดค่าเสริมมากกว่าคุณสมบัติที่ควรจะสันนิษฐานโดยอัตโนมัติในทุกยูนิต TS900/TS905
สำหรับผู้ซื้อที่ต้องการเปลี่ยน Smart Valve Positioner ที่มีอยู่ TS900 และ TS905 ควรได้รับการคัดเลือกหลังจากตรวจสอบชุดวาล์วทั้งหมดแล้ว
ข้อมูลสำคัญสำหรับการเปลี่ยน:
ไม่มีรุ่นทดแทนสากลเพียงรุ่นเดียว เนื่องจากรูปแบบการติดตั้ง กลไกการป้อนกลับ และการกำหนดค่า Actuator ต้องเข้ากันได้ด้วย
เราตรวจสอบรุ่นและการกำหนดค่าที่ต้องการก่อนเสนอราคา เพื่อให้ Positioner ที่จัดส่งตรงตามข้อกำหนดของโครงการมากที่สุด
สามารถเสนอราคาการกำหนดค่าทั้งแบบอลูมิเนียม TS900 และสแตนเลส TS905 ได้ตามความพร้อมและข้อกำหนดของโครงการ

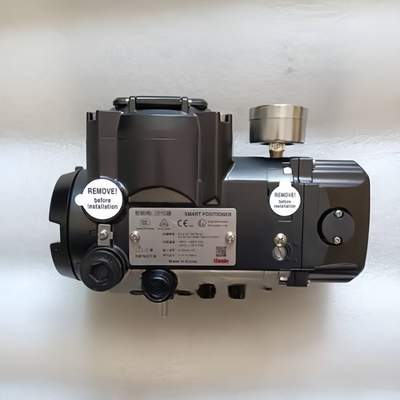

สำหรับการทำงานเปลี่ยนทดแทน ป้ายชื่อผลิตภัณฑ์ที่มีอยู่จะเป็นประโยชน์ในการยืนยันรุ่นและฟังก์ชันเสริมที่ต้องการ
สามารถจัดหา Control Valves, Actuators, Valve Positioners และเครื่องมืออุตสาหกรรมที่เกี่ยวข้องสำหรับโครงการเดียวกันได้
เราจัดการการเสนอราคาผลิตภัณฑ์ การประสานงานคำสั่งซื้อ และการจัดเตรียมการจัดส่งระหว่างประเทศสำหรับผู้ซื้อในต่างประเทศ
ความพร้อมของ Tissin TS900 และ TS905 ขึ้นอยู่กับรุ่นที่แน่นอน ตัวเลือก และปริมาณการสั่งซื้อ
ผลิตภัณฑ์ที่มีการกำหนดค่า HART, เครื่องส่งสัญญาณตำแหน่ง หรือสวิตช์แจ้งเตือน อาจมีกำหนดการจัดส่งที่แตกต่างจากเวอร์ชันมาตรฐาน
สำหรับประมาณการจัดส่งที่แม่นยำ โปรดระบุ:
ควรยืนยันสต็อกปัจจุบันและระยะเวลารอคอยก่อนวางใบสั่งซื้อ
