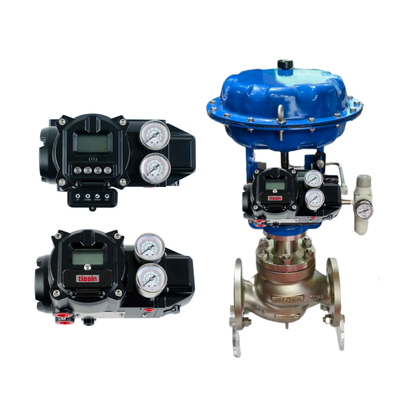

ที่TS900 และ TS905เป็นตัวกำหนดตำแหน่งวาล์วนิวแมติกอัจฉริยะสำหรับวาล์วควบคุมที่ใช้แอคชูเอเตอร์แบบนิวแมติก โดยแปลงสัญญาณควบคุม DC 4–20 mA เป็นเอาต์พุตนิวแมติกเพื่อปรับตำแหน่งวาล์ว
ตัวกำหนดตำแหน่งสามารถใช้ได้กับทั้งการใช้งานวาล์วเชิงเส้นและวาล์วหมุน ช่วงจังหวะที่กำหนดคือ10–150 มม. สำหรับการใช้งานเชิงเส้น และ 0–90° สำหรับการใช้งานแบบหมุน.
มีจอ LCD ภายในและปุ่มสี่ปุ่มสำหรับการใช้งานและการกำหนดค่า การออกแบบยังรวมถึงการสอบเทียบอัตโนมัติ การทดสอบระยะชักบางส่วน ฟังก์ชันสัญญาณเตือน และสวิตช์อัตโนมัติ/แมนนวล

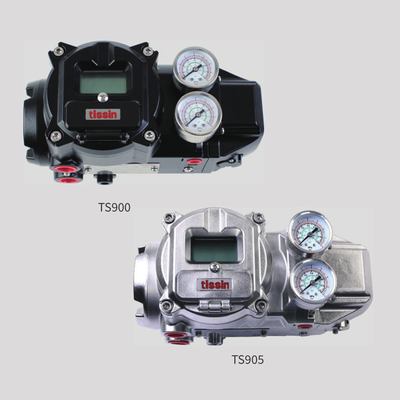

TS900 มีตัวเครื่องอะลูมิเนียมหล่อขึ้นรูป TS905 ใช้สแตนเลส SUS316มอบทางเลือกที่อยู่อาศัยที่แตกต่างกันสำหรับโครงการที่จำเป็นต้องมีการก่อสร้างที่ทำจากสแตนเลส
| รายการ | ทีเอส900 | TS905 |
|---|---|---|
| แบบอย่าง | ทีเอส900 | TS905 |
| ประเภทตัวกำหนดตำแหน่ง | สมาร์ท / ทนไฟ | สมาร์ท / ทนไฟ |
| ป้อนข้อมูล | กระแสตรง 4–20 มิลลิแอมป์ | กระแสตรง 4–20 มิลลิแอมป์ |
| ความต้านทาน | 500 Ω ที่ 20 mA DC | 500 Ω ที่ 20 mA DC |
| ซัพพลายแอร์ | 0.14–0.7 เมกะปาสคาล | 0.14–0.7 เมกะปาสคาล |
| จังหวะเชิงเส้น | 10–150 มม | 10–150 มม |
| จังหวะโรตารี | 0–90° | 0–90° |
| สนามบิน | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| พอร์ตเกจ | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| รายการเคเบิล | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| ป้องกันการระเบิด | เช่น db IIC T5/T6 | เช่น db IIC T5/T6 |
| การป้องกันสิ่งที่แนบมา | IP66 | IP66 |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน -30°C ถึง +85°C | อุณหภูมิมาตรฐาน -30°C ถึง +85°C |
| รุ่นอุณหภูมิต่ำ | -40°ซ ถึง +85°ซ | -40°ซ ถึง +85°ซ |
| ความเป็นเชิงเส้น | ±0.5% เอฟเอส | ±0.5% เอฟเอส |
| ความไว | ±0.2% เอฟเอส | ±0.2% เอฟเอส |
| ฮิสเทรีซีส | ±0.5% เอฟเอส | ±0.5% เอฟเอส |
| การทำซ้ำ | ±0.3% เอฟเอส | ±0.3% เอฟเอส |
| ปริมาณการใช้อากาศ | <2.3 LPM ที่ 0.14 MPa | <2.3 LPM ที่ 0.14 MPa |
| ความจุการไหล | >100 LPM ที่ 0.14 MPa | >100 LPM ที่ 0.14 MPa |
| คุณภาพอากาศ | คลาส 3, ISO 8573-1 | คลาส 3, ISO 8573-1 |
| ร่างกาย | อลูมิเนียมหล่อ | สแตนเลส SUS316 |
| น้ำหนัก | 3.5 กก | 7.0 กก |
ซีรีส์นี้ยังรองรับอุปกรณ์เสริมอีกด้วยฮาร์ท 7, กเครื่องส่งสัญญาณตำแหน่งแบบ 2 สายและสวิตช์ปลุกขึ้นอยู่กับการกำหนดค่าที่เลือก ตำแหน่งสวิตช์เครื่องส่งสัญญาณและสัญญาณเตือนใช้แหล่งจ่ายไฟ DC 9–30 V ในข้อมูลจำเพาะของตัวเลือกที่เผยแพร่
สามารถใช้ซีรีส์ TS900/TS905 ในกรณีที่วาล์วควบคุมนิวแมติกจำเป็นต้องมีการควบคุมตำแหน่งแบบอิเล็กทรอนิกส์
การใช้งานทั่วไปได้แก่:
สำหรับการติดตั้งในพื้นที่อันตราย ควรตรวจสอบใบรับรองและสภาวะอุณหภูมิที่เกี่ยวข้องโดยเทียบกับการกำหนดค่าผลิตภัณฑ์ที่แน่นอน
ขั้นแรกให้ตรวจสอบกระแสอินพุต ความดันอากาศของอุปกรณ์ และการเชื่อมต่อระบบนิวแมติกส์ สัญญาณ 4–20 mA เพียงอย่างเดียวไม่สามารถชดเชยอากาศที่อุปกรณ์ไม่เพียงพอหรือไม่เสถียรได้
ตรวจสอบว่าตัวกำหนดตำแหน่งได้รับการกำหนดค่าสำหรับการใช้งานเชิงเส้นหรือแบบหมุนที่ถูกต้องหรือไม่ ตรวจสอบกลไกป้อนกลับและการเชื่อมต่อทางกลไกระหว่างตัวกำหนดตำแหน่งและแอคชูเอเตอร์ด้วย
ตรวจสอบการติดตั้งกลไกก่อนทำการสอบเทียบอัตโนมัติซ้ำ การเชื่อมโยงข้อเสนอแนะที่ไม่ถูกต้องหรือการตั้งค่าแอคชูเอเตอร์ที่ไม่เหมาะสมอาจรบกวนการสอบเทียบได้
ตรวจสอบสัญญาณอินพุต การจ่ายอากาศ และแอคทูเอเตอร์ ตัวกำหนดตำแหน่งเป็นส่วนหนึ่งของวงจรควบคุมที่สมบูรณ์ ดังนั้นความไม่เสถียรอาจเกิดจากสัญญาณควบคุมหรือตัวกระตุ้นแทนที่จะเป็นตัวกำหนดตำแหน่งเอง
ตรวจสอบช่วงอุณหภูมิแวดล้อมและอุณหภูมิที่ป้องกันการระเบิดที่ต้องการก่อนการติดตั้ง การกำหนดค่ามาตรฐานและอุณหภูมิต่ำมีช่วงการทำงานที่แตกต่างกันออกไป
สามารถประเมิน TS900 และ TS905 เป็นตัวกำหนดตำแหน่งวาล์วอัจฉริยะทดแทนสำหรับระบบวาล์วควบคุมนิวแมติกที่เข้ากันได้
กระบวนการเปลี่ยนควรเริ่มต้นด้วยตัวกำหนดตำแหน่งที่มีอยู่ แทนที่จะเป็นรูปลักษณ์ของผลิตภัณฑ์ ข้อมูลต่อไปนี้มีความสำคัญ:
| ตรวจสอบรายการ | ข้อมูลที่จำเป็น |
|---|---|
| ตัวกำหนดตำแหน่งที่มีอยู่ | ยี่ห้อและรุ่น |
| สัญญาณ | 4–20 mA หรืออื่นๆ |
| ประเภทวาล์ว | เชิงเส้น / หมุน |
| จังหวะวาล์ว | มม. หรือองศา |
| แอคชูเอเตอร์ | ยี่ห้อและรุ่น |
| แอร์ซัพพลาย | แรงดันใช้งาน |
| การติดตั้ง | การจัดวางการติดตั้ง |
| ที่อยู่อาศัย | ข้อกำหนดอลูมิเนียม / สแตนเลส |
| การสื่อสาร | มาตรฐาน / ฮาร์ท |
| ข้อเสนอแนะ | ข้อกำหนดตำแหน่งเครื่องส่งสัญญาณ |
| พื้นที่อันตราย | ใบรับรองที่จำเป็น |
| ปริมาณ | จำนวนหน่วย |
ทีเอส900เป็นรุ่นอลูมิเนียมหล่อในขณะที่TS905เป็นรุ่นสแตนเลส SUS316 การเลือกจึงควรคำนึงถึงเงื่อนไขการติดตั้งและข้อกำหนดด้านที่อยู่อาศัยด้วย
เรามุ่งเน้นไปที่การกำหนดค่าวาล์วและแอคชูเอเตอร์จริง แทนที่จะแนะนำตัวกำหนดตำแหน่งตามชื่อรุ่นเท่านั้น
สำหรับตัวกำหนดตำแหน่งที่มีอยู่ ข้อมูลแผ่นป้ายสามารถใช้เพื่อตรวจสอบสัญญาณ ตัวเรือน อุปกรณ์เสริม และข้อกำหนดสำคัญอื่นๆ
ข้อกำหนด HART, เครื่องส่งสัญญาณตำแหน่ง และสวิตช์สัญญาณเตือนสามารถยืนยันได้ก่อนใบเสนอราคา
เราสามารถจัดหาผลิตภัณฑ์วาล์วอัตโนมัติที่เกี่ยวข้อง รวมถึงวาล์วควบคุม แอคชูเอเตอร์ ตัวกำหนดตำแหน่งวาล์ว และเครื่องมือวัด
เราสนับสนุนการจัดซื้อในต่างประเทศด้วยการเสนอราคา การยืนยันผลิตภัณฑ์ การประสานงานการสั่งซื้อ และการเตรียมการจัดส่ง
สถานะสต็อค TS900 และ TS905 ขึ้นอยู่กับรุ่น ปริมาณ และการกำหนดค่าที่เลือก
รุ่นมาตรฐานและรุ่นที่ติดตั้ง HART ซึ่งเป็นอุปกรณ์เสริม ตัวส่งสัญญาณตำแหน่ง หรือสวิตช์สัญญาณเตือนอาจมีกำหนดการจ่ายไฟที่แตกต่างกัน
โปรดระบุรุ่นและปริมาณที่แน่นอนเมื่อขอใบเสนอราคา จากนั้นจึงสามารถตรวจสอบความพร้อมใช้งานปัจจุบันและเวลาจัดส่งโดยประมาณได้ตามการกำหนดค่าที่ต้องการ
