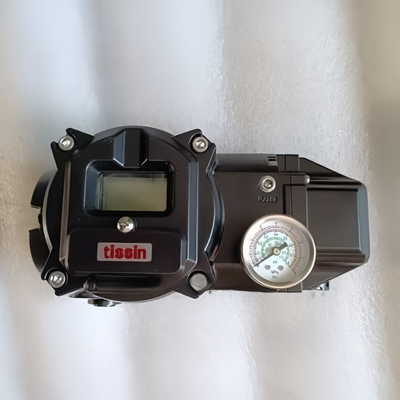

ทิสซิน TS900 และ TS905 สมาร์ทวาล์วโพซิชันเนอร์ เป็นอุปกรณ์กำหนดตำแหน่งวาล์วแบบอิเล็กโทร-นิวแมติกที่ออกแบบมาเพื่อควบคุมระยะชักของวาล์วควบคุมแบบนิวแมติกตามสัญญาณอินพุต 4–20 mA DC
โพซิชันเนอร์จะรับสัญญาณควบคุมจากระบบควบคุม, DCS หรือแหล่งสัญญาณ และปรับแรงดันลมที่จ่ายให้กับแอคทูเอเตอร์วาล์ว ซึ่งช่วยให้แอคทูเอเตอร์และวาล์วสามารถทำงานตามตำแหน่งอินพุตที่ต้องการได้

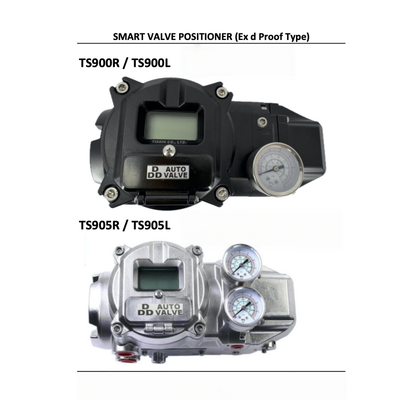

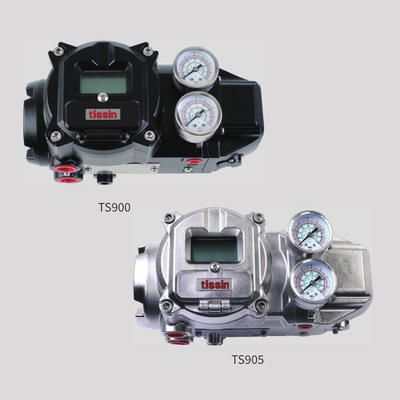

TS900 และ TS905 ใช้คุณสมบัติการควบคุมหลักเหมือนกัน ความแตกต่างทางโครงสร้างหลักคือวัสดุของตัวเรือน TS900 ใช้ตัวเรือนอะลูมิเนียมหล่อขึ้นรูป ในขณะที่ TS905 ใช้สแตนเลส 316 ดังนั้นรุ่น TS905 จึงเหมาะสำหรับโครงการที่ต้องการตัวเรือนสแตนเลส
ซีรีส์นี้มีหน้าจอ LCD และปุ่มควบคุมภายในเครื่องสี่ปุ่มสำหรับการตั้งค่าและการทำงาน การสอบเทียบอัตโนมัติ, การทดสอบระยะชักบางส่วน, ฟังก์ชันการแจ้งเตือน และสวิตช์ Auto/Manual รวมอยู่ในดีไซน์ผลิตภัณฑ์ โพซิชันเนอร์ยังใช้โซลินอยด์วาล์วแบบไหลขนาดใหญ่เพื่อรองรับการตอบสนองของวาล์วที่เร็วขึ้น
| ข้อมูลจำเพาะ | TS900 | TS905 |
|---|---|---|
| ประเภทผลิตภัณฑ์ | สมาร์ทวาล์วโพซิชันเนอร์ | สมาร์ทวาล์วโพซิชันเนอร์ |
| สัญญาณอินพุต | 4–20 mA DC | 4–20 mA DC |
| ความต้านทานอินพุต | 500 Ω ที่ 20 mA DC | 500 Ω ที่ 20 mA DC |
| แรงดันจ่าย | 0.14–0.7 MPa | 0.14–0.7 MPa |
| ระยะชัก | เชิงเส้น: 10–150 มม. / หมุน: 0–90° | เชิงเส้น: 10–150 มม. / หมุน: 0–90° |
| การเชื่อมต่อลม | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| การเชื่อมต่อเกจ | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| ท่อร้อยสายไฟ | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| ประเภทป้องกันการระเบิด | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| การป้องกัน | IP66 | IP66 |
| อุณหภูมิการทำงานมาตรฐาน | -30°C ถึง +85°C | -30°C ถึง +85°C |
| ประเภทอุณหภูมิต่ำ | -40°C ถึง +85°C | -40°C ถึง +85°C |
| ความเป็นเชิงเส้น | ±0.5% F.S. | ±0.5% F.S. |
| ความไว | ±0.2% F.S. | ±0.2% F.S. |
| ฮิสเทรีซิส | ±0.5% F.S. | ±0.5% F.S. |
| ความสามารถในการทำซ้ำ | ±0.3% F.S. | ±0.3% F.S. |
| การสิ้นเปลืองลม | ต่ำกว่า 2.3 LPM ที่แรงดันจ่าย 0.14 MPa | ต่ำกว่า 2.3 LPM ที่แรงดันจ่าย 0.14 MPa |
| คุณภาพอากาศที่ต้องการ | คลาส 3, ISO 8573-1 | คลาส 3, ISO 8573-1 |
| ความสามารถในการไหล | มากกว่า 100 LPM ที่แรงดันจ่าย 0.14 MPa | มากกว่า 100 LPM ที่แรงดันจ่าย 0.14 MPa |
| วัสดุตัวเรือน | อะลูมิเนียมหล่อขึ้นรูป | สแตนเลส 316 |
| น้ำหนัก | 3.5 กก. | 7.0 กก. |
ฟังก์ชันเสริม:มี HART 7, ทรานสมิตเตอร์ตำแหน่งแบบ 2 สาย พร้อมแหล่งจ่ายไฟ 9–30 V DC และสวิตช์แจ้งเตือนพร้อมแหล่งจ่ายไฟ 9–30 V DC ตามการกำหนดค่า
TS900 และ TS905 ใช้กับวาล์วควบคุมแบบนิวแมติกในระบบควบคุมกระบวนการอุตสาหกรรม
พื้นที่การใช้งานทั่วไป ได้แก่:
การแปรรูปน้ำมันและก๊าซ
โรงงานปิโตรเคมี
การแปรรูปสารเคมี
การผลิตไฟฟ้า
การบำบัดน้ำและน้ำเสีย
ระบบอัตโนมัติกระบวนการอุตสาหกรรม
ระบบวาล์วควบคุมแบบนิวแมติกทั่วไป
การเลือกระหว่าง TS900 และ TS905 ควรพิจารณาจากสภาพแวดล้อมการติดตั้ง, ข้อกำหนดของตัวเรือน, การกำหนดค่าวาล์ว และข้อกำหนดของโครงการ
ตรวจสอบการเดินสายอินพุตและกระแสไฟฟ้าในลูปก่อน โพซิชันเนอร์ต้องการสัญญาณอินพุต 4–20 mA DC ดังนั้นควรตรวจสอบแหล่งสัญญาณและการเดินสายก่อนการแก้ไขปัญหาทางกล
ตรวจสอบการเชื่อมต่อแอคทูเอเตอร์, คันโยกป้อนกลับ และการตั้งค่าการสอบเทียบ การติดตั้งทางกลหรือการสอบเทียบที่ไม่ถูกต้องอาจส่งผลต่อความสัมพันธ์ระหว่างสัญญาณอินพุตและตำแหน่งวาล์ว
ตรวจสอบแรงดันลมเครื่องมือและคุณภาพอากาศ แรงดันจ่ายที่ระบุคือ 0.14–0.7 MPa และคุณภาพอากาศที่ต้องการคือคลาส 3 ตาม ISO 8573-1
ตรวจสอบแหล่งจ่ายลม, สภาพแอคทูเอเตอร์ และการเชื่อมต่อแบบนิวแมติก โพซิชันเนอร์ใช้โซลินอยด์วาล์วแบบไหลขนาดใหญ่ แต่การตอบสนองโดยรวมยังขึ้นอยู่กับแอคทูเอเตอร์, วาล์ว และระบบลม
HART เป็นการกำหนดค่าเสริม หากต้องการการสื่อสาร HART ให้ยืนยันว่าโพซิชันเนอร์ที่จัดหาให้เป็นรุ่น HART ก่อนการติดตั้ง
สำหรับโครงการเปลี่ยนทดแทน, TS900 และ TS905 สามารถพิจารณาสำหรับงานโพซิชันเนอร์วาล์วควบคุมแบบนิวแมติกที่สัญญาณ, แหล่งจ่ายลม, ระยะชัก และการจัดวางการติดตั้งที่ต้องการเข้ากันได้
ไม่ควรปฏิบัติต่อสองรุ่นนี้เป็นการทดแทนทางกลที่เหมือนกันทุกประการในทุกการใช้งาน TS900 ใช้ตัวเรือนอะลูมิเนียมหล่อขึ้นรูป ในขณะที่ TS905 ใช้สแตนเลส 316
เมื่อเปลี่ยนโพซิชันเนอร์ที่มีอยู่, ให้ยืนยัน:
รุ่นโพซิชันเนอร์ที่มีอยู่
ประเภทวาล์ว
ประเภทแอคทูเอเตอร์
การทำงานแบบเชิงเส้นหรือหมุน
ระยะชักหรือการหมุนของวาล์ว
สัญญาณอินพุต
แรงดันลมเครื่องมือ
การจัดวางการติดตั้ง
การเชื่อมต่อป้อนกลับ
ข้อกำหนดการป้องกันการระเบิด
ข้อกำหนด HART
ข้อกำหนดทรานสมิตเตอร์ตำแหน่ง
เราสามารถช่วยตรวจสอบการกำหนดค่า TS900 หรือ TS905 ตามข้อมูลวาล์วและแอคทูเอเตอร์ที่ให้มา
สำหรับโครงการเปลี่ยนโพซิชันเนอร์, โปรดให้ข้อมูลรุ่นหรือป้ายชื่อที่มีอยู่ ซึ่งจะช่วยลดความเสี่ยงในการสั่งซื้อการกำหนดค่าที่ไม่เข้ากัน
เรายังจัดหาวาล์วควบคุม, แอคทูเอเตอร์, โพซิชันเนอร์วาล์ว และเครื่องมือวัดกระบวนการสำหรับโครงการระบบอัตโนมัติอุตสาหกรรม
สำหรับคำสั่งซื้อโครงการ, เราสามารถประสานงานการเลือกผลิตภัณฑ์, ใบเสนอราคา, การยืนยันปริมาณ และการจัดส่งระหว่างประเทศ
สำหรับคำสั่งซื้อ TS900/TS905, เราแนะนำให้ยืนยันสัญญาณ, ระยะชักวาล์ว, ประเภทแอคทูเอเตอร์, การติดตั้ง และฟังก์ชันเสริมก่อนการจัดส่ง
ความพร้อมของสต็อกขึ้นอยู่กับการกำหนดค่า, ปริมาณ และฟังก์ชันเสริมของ TS900 หรือ TS905
การกำหนดค่ามาตรฐานอาจมีความพร้อมใช้งานแตกต่างจากรุ่น HART, ทรานสมิตเตอร์ตำแหน่ง หรือสวิตช์แจ้งเตือน ดังนั้นควรยืนยันระยะเวลาจัดส่งตามการกำหนดค่าที่แน่นอนก่อนสั่งซื้อ
สำหรับใบเสนอราคา, โปรดระบุรุ่น, ปริมาณ และตัวเลือกที่ต้องการ เพื่อให้สามารถตรวจสอบตารางการจัดส่งปัจจุบันได้
ผลิตภัณฑ์: ทิสซิน TS900 / TS905 สมาร์ทวาล์วโพซิชันเนอร์
รุ่น:
TS900 / TS905
ปริมาณ:
ปริมาณที่ต้องการ
สัญญาณอินพุต:
4–20 mA DC หรือการกำหนดค่าที่ต้องการ
ประเภทวาล์ว:
วาล์วควบคุมแบบนิวแมติกแบบ Globe / หมุน / อื่นๆ
รุ่นแอคทูเอเตอร์:
รุ่นแอคทูเอเตอร์ที่มีอยู่หรือที่ต้องการ
ระยะชัก:
ระยะชักเชิงเส้นหรือมุมหมุน
แรงดันจ่าย:
แรงดันลมเครื่องมือที่ต้องการ
ตัวเลือก:
HART / ทรานสมิตเตอร์ตำแหน่ง / สวิตช์แจ้งเตือน / ไม่มี
การติดตั้ง:
การจัดวางการติดตั้งที่มีอยู่หรือข้อมูลแอคทูเอเตอร์
การใช้งาน:
อุตสาหกรรมและสภาพแวดล้อมการทำงาน
ปลายทาง:
ประเทศ / เมือง
การจัดส่งที่ต้องการ:
วันที่จัดส่งเป้าหมาย
สำหรับคำสั่งซื้อทดแทน, โปรดส่งป้ายชื่อโพซิชันเนอร์ที่มีอยู่หรือรูปถ่ายผลิตภัณฑ์เมื่อมี
