ภาพรวมผลิตภัณฑ์

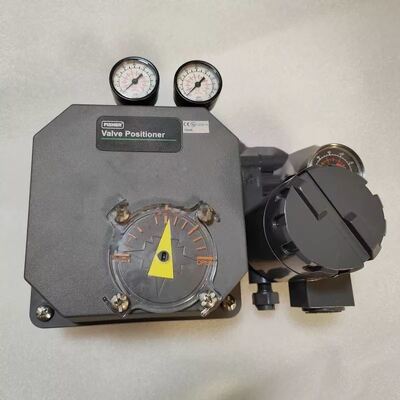

Fisher 3720 เป็นตัวกำหนดตำแหน่งวาล์วแบบอิเล็กโทร-นิวแมติกที่ออกแบบมาสำหรับใช้กับแอคทูเอเตอร์แบบหมุนชนิดไดอะแฟรมหรือลูกสูบ ประกอบด้วยตัวกำหนดตำแหน่งแบบนิวแมติก 3710 ที่รวมกับตัวแปลงอิเล็กโทร-นิวแมติก 3722 ตัวแปลงรับสัญญาณอินพุต 4-20 mA DC และสร้างเอาต์พุตแบบนิวแมติกตามสัดส่วน (0.2 ถึง 1.0 บาร์ / 3 ถึง 15 psig) ซึ่งขับเคลื่อนขั้นตอนตัวกำหนดตำแหน่งแบบนิวแมติก
3720 สามารถใช้ในการกำหนดค่าแบบแอคชั่นเดี่ยวหรือแอคชั่นคู่ การทำงานสามารถสลับระหว่างแบบตรงและแบบย้อนกลับได้ในสนาม การปรับศูนย์และช่วงจะทำด้วยมือโดยไม่ต้องใช้เครื่องมือ การก่อสร้างแบบโมดูลาร์ช่วยให้สามารถแปลงตัวกำหนดตำแหน่งแบบนิวแมติก 3710 เป็นหน่วยอิเล็กโทร-นิวแมติก 3720 ได้โดยการเพิ่มตัวแปลง 3722
ตัวกำหนดตำแหน่งใช้เทคโนโลยีสปูลวาล์วที่ได้รับการพิสูจน์ในสนามสำหรับการทำงานที่แม่นยำ ตอบสนองรวดเร็ว และมีอายุการใช้งานยาวนาน สามารถทนต่อการสั่นสะเทือนของโรงงานที่รุนแรง ตัวเรือน ส่วนประกอบ และวัสดุซีลได้รับการคัดเลือกสำหรับสภาพแวดล้อมที่รุนแรง ด้วยการหล่อขึ้นรูปอะลูมิเนียมอัลลอยด์ที่มีทองแดงต่ำเพื่อความทนทานต่อการกัดกร่อน อากาศที่รั่วออกจากตัวกำหนดตำแหน่งจะชะล้างชิ้นส่วนภายใน ด้วยโอริง EPDM และไดอะแฟรมโมดูลอินพุต 3720 สามารถใช้ในการใช้งานที่อุณหภูมิต่ำและสูง รวมถึงในอุตสาหกรรมอาหารและเครื่องดื่ม ยา และยาสูบ ซึ่งต้องการวัสดุพิเศษ
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Fisher |
| โปรโตคอลการสื่อสาร | อนาล็อก 4-20 mA DC |
| สัญญาณอินพุต | กระแสคงที่ 4 ถึง 20 mA DC; ช่วงแยก 4-12 หรือ 12-20 mA DC |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ไม่ |
| แรงดันอุปทานสูงสุด | 10.3 บาร์ (150 psig) หรืออัตราแอคทูเอเตอร์ แล้วแต่ว่าค่าใดต่ำกว่า |
| แรงดันอุปทานที่แนะนำ | 0.3 บาร์ (5 psig) เหนือความต้องการของแอคทูเอเตอร์ |
| แรงดันเอาต์พุตสูงสุด | 150 psi |
| ประเภทการติดตั้ง | ติดตั้งบนแอคทูเอเตอร์; แบบหมุน (แอคชั่นเดี่ยวหรือคู่) |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน, อุณหภูมิสูง |
| การควบคุมตำแหน่ง | การปรับ |
| สื่ออุปทาน | อากาศ |
| การจำแนกพื้นที่ | ป้องกันการระเบิด, ปลอดภัยจากอันตราย, ไม่ก่อให้เกิดประกายไฟ, ฝุ่น |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM |
| วงจรเทียบเท่า | 120 โอห์ม ขนานกับไดโอดเซเนอร์ 5.6 V สามตัว |
| การสิ้นเปลืองอากาศสภาวะคงที่สูงสุด | สปูลมาตรฐาน: 0.80 std m³/ชม. (30 scfh) ที่แรงดันอุปทาน 4.1 บาร์ (60 psig) |
| ความจุอากาศสูงสุด (แอคชั่นคู่) | สปูลมาตรฐาน: 13 std m³/ชม. (480 scfh) ที่แรงดันอุปทาน 4.1 บาร์ (60 psig) |
| วัสดุตัวเรือน | อะลูมิเนียมอัลลอยด์ทองแดงต่ำ; ส่วนประกอบสแตนเลสซีรีส์ 300 |
| การทำงาน | สามารถสลับระหว่างแบบตรงและแบบย้อนกลับได้ในสนาม |
อุตสาหกรรมที่ใช้งาน
Fisher 3720 ใช้ในการควบคุมกระบวนการอุตสาหกรรมทั่วไป รวมถึงการแปรรูปสารเคมี การผลิตไฟฟ้า เยื่อกระดาษและกระดาษ และอุตสาหกรรมอื่นๆ ที่ต้องการการกำหนดตำแหน่งวาล์วแบบหมุนที่เชื่อถือได้ ด้วยซีล EPDM สามารถใช้ในอุตสาหกรรมอาหารและเครื่องดื่ม ยา และยาสูบได้ เหมาะสำหรับทั้งแอคทูเอเตอร์แบบหมุนแอคชั่นเดี่ยวและแอคชั่นคู่
ปัญหาทั่วไป
ไม่มีสัญญาณเอาต์พุตเมื่อมีอินพุต: ตรวจสอบหัวฉีดอุดตัน ทำความสะอาดหัวฉีด ตรวจสอบแรงดันอุปทานอากาศ
แรงดันเอาต์พุตช้าหรือไม่ปกติ: ตรวจสอบว่าแรงดันอุปทานอยู่ในข้อกำหนด ตรวจสอบแอมพลิฟายเออร์แบบนิวแมติกและชุดหัวฉีด/แผ่นปิด
การตอบสนองเชิงเส้นไม่ดี: ตรวจสอบการปรับสปริงศูนย์ สปริงศูนย์มีช่วงการทำงานเชิงเส้นที่จำกัด ตรวจสอบตำแหน่งกลไกการปรับช่วง
ตัวกำหนดตำแหน่งไม่ตอบสนอง: ตรวจสอบแรงดันอุปทานและการเชื่อมต่อแบบนิวแมติก ตรวจสอบว่าตัวแปลงได้รับสัญญาณ 4-20 mA
อากาศรั่ว: ตรวจสอบโอริง ปะเก็น และไดอะแฟรมว่ามีการสึกหรอหรือไม่ เปลี่ยนตามความจำเป็น
รุ่นทดแทน
Fisher 3720 เป็นแพลตฟอร์มตัวกำหนดตำแหน่งอิเล็กโทร-นิวแมติกที่สมบูรณ์ สำหรับการสื่อสารดิจิทัลสมัยใหม่และการวินิจฉัยขั้นสูง Fisher DVC6200 หรือ DVC2000 ดิจิทัลวาล์วคอนโทรลเลอร์เป็นทางเลือกในรุ่นปัจจุบัน สำหรับการติดตั้งเดิม 3720 ทำหน้าที่เป็นตัวกำหนดตำแหน่งแบบนิวแมติก 3710 โดยตรงเมื่อต้องการอินพุตทางไฟฟ้า สำหรับทางเลือกของผู้ขายรายอื่น ให้ตรวจสอบความเข้ากันได้ของการติดตั้งแอคทูเอเตอร์ ช่วงการเคลื่อนที่ และสัญญาณอินพุตก่อนสั่งซื้อ
