ภาพรวมสินค้า

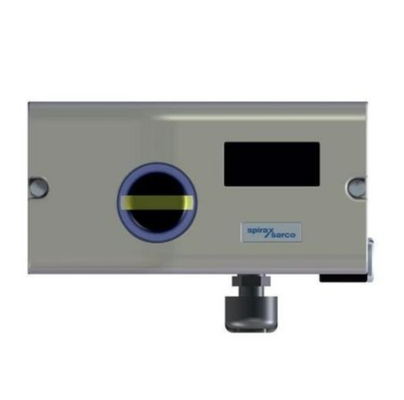

Spirax Sarco SP7 เป็นเครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติกที่สามารถตั้งค่าได้ด้วยระบบอิเล็กทรอนิกส์ และถูกออกแบบมาเพื่อติดตั้งบนเครื่องปนิวเมติกแบบเส้นตรงหรือหมุนที่สอดคล้องกับ NAMURมันรับประกันความสัดส่วนอย่างแม่นยําระหว่างการกระแทกของวาล์วและสัญญาณไฟฟ้าเข้า (mA) ในเครื่องวางตําแหน่ง.
SP7-1* มีกล่องอลูมิเนียมท่อที่ได้รับการรักษาสําหรับการติดตั้งภายนอก. หน่วยสามารถติดตั้งบนเครื่องขับเคลื่อนปนูเมติกที่มีการเคลื่อนที่หมุน -57 ถึง +57 ° หรือการเคลื่อนที่เส้นตรง -28 ถึง +28 °.เครื่องตั้งตําแหน่งสามารถนํามาพร้อมหรือไม่มีชุดการติดตั้ง และมีหรือไม่มีบล็อกเครื่องวัดแรงดันมันทํางานด้วยสัญญาณควบคุมใน mA และความดันการให้อากาศจาก 1.4 ถึง 6 บาร์
SP7-10 ประกอบด้วยอินเตอร์เฟซการสื่อสารท้องถิ่น (LCI) เป็นมาตรฐาน, พร้อมกับโมดูลการสื่อสาร HART เป็นตัวเลือกสําหรับการสื่อสารผ่านสัญญาณ 20mA. HART 5 หรือ HART 7 มีให้เลือก.SP7-11 มีโหมด PA PROFIBUS, และ SP7-12 มีโมดูล FOUNDATION Fieldbus. ทางเข้าดิจิทัลสามารถเปิดฟังก์ชันระบบควบคุม และทางออกดิจิทัลสามารถส่งข้อความรวม (สัญญาณเตือน/ความผิดพลาด)SP7 เป็นเครื่องตั้งตําแหน่งที่ประหยัดพลังงานที่สุด, ด้วยการบริโภคอากาศในสภาพคงที่สูงสุด 0.015 SCFM, ประสิทธิภาพสูงถึง 50 เท่ากว่าเครื่องตั้งตําแหน่งไฟฟ้าปนูเมติกที่คล้ายกัน
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | Spirax Sarco |
| โปรต็อกอลการสื่อสาร | HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| สัญญาณเข้า | 4-20 mA (แบ่งช่วงความยาวขั้นต่ํา 8 mA) หรือฟิลด์บัส |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | การวินิจฉัยแวลล์ ตัวชี้วัดการบํารุงรักษาป้องกัน |
| ความดันการให้บริการ | 1.4 ถึง 6 บาร์ (20 ถึง 87 psi) |
| คุณภาพอากาศ | ISO 8573-1:2010 ประเภท 3:3:3 |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนเส้นและหมุน (NAMUR) |
| อุณหภูมิการทํางาน | -20°C ถึง +80°C (มาตรฐาน) -40°C ถึง +80°C (เวอร์ชั่น T4) |
| การป้องกันห้อง | IP66 |
| วัสดุบ้าน | อัลลูมิเนียมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
| น้ําหนัก | ประมาณ 0.78 กิโลกรัม (ชุดติดตั้งเส้นตรง); 0.4 กิโลกรัม (ชุดติดตั้งหมุน) |
| อุปสรรค | Max 485 ± 15 Ω (สําหรับสัญญาณเข้า 4-20mA เท่านั้น) |
| การรับรอง | ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (ประเทศจีน); NEPSI; INMETRO |
| การรับประกัน | การรับประกันจากผู้ผลิต 3 ปี |
อุตสาหกรรมการใช้งาน
Spirax Sarco SP7 ใช้ในระบบควบคุมควัน การทําความร้อนและการเย็นกระบวนการ การบริการอาหารและเครื่องดื่มมันเหมาะสําหรับการใช้งานที่มีความน่าเชื่อถือตําแหน่งดิจิตอลและประสิทธิภาพพลังงานเป็นสิ่งจําเป็นเครื่องตั้งตําแหน่งสามารถใช้กับเครื่องขับเคลื่อนใด ๆ ที่สอดคล้องกับ NAMUR, รวมถึง Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, และ TN2000 เครื่องขับเคลื่อนชุด
ปัญหาทั่วไป
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า: ตรวจสอบความดันอากาศที่ให้อากาศอยู่ในระยะ 1.4 ~ 6 บาร์ ตรวจสอบการเชื่อมต่อทางลมปลอดภัย ตรวจสอบคุณภาพของอากาศที่ให้อากาศตรงกับมาตรฐาน ISO 8573-1: 2010 ชั้น 3:3:3.
ตําแหน่งของวาล์วไม่ตรงกับสัญญาณเข้า: ตรวจสอบการตั้งค่าเส้นโค้งลักษณะ ตรวจสอบว่าทิศทางการทํางานถูกต้อง
การตอบสนองของวาล์วช้า: ตรวจสอบความดันอากาศและกรองตรวจสอบท่ออากาศที่ไม่จํากัด
ความผิดพลาด 10 (การตัดไฟฟ้า): พลังงานไฟฟ้าถูกตัดอย่างน้อย 20 มิลลิเมตร เครื่องขับเคลื่อนถูกย้ายไปยังตําแหน่งที่ปลอดภัย หลังจากประมาณ 5 วินาที เครื่องตั้งตําแหน่งจะรีเซ็ตโดยอัตโนมัติ
ERROR 11 (ความผิดพลาดของ RAM): เครื่องดําเนินการถูกย้ายไปยังตําแหน่งที่ปลอดภัย หลังจากประมาณ 5 วินาที เครื่องตั้งตําแหน่งจะถูกรีเซ็ตโดยอัตโนมัติและ RAM จะเริ่มใหม่
SENS_ERR (เซ็นเซอร์ตําแหน่งผิดปกติ): เซ็นเซอร์ตําแหน่งผิดปกติ ติดต่อบริการเพื่อการเปลี่ยน
ALARM 1 (การรั่วไหลระหว่างเครื่องตั้งตําแหน่งและเครื่องขับเคลื่อน): ตรวจสอบท่อปนูเมติกและอุปกรณ์เสริมสําหรับการรั่ว
ALARM 2 (ปัจจุบันของจุดตั้งค่านอกระยะ): ตรวจสอบแหล่งสัญญาณเข้าและสายไฟ
รูปแบบสํารอง
Spirax Sarco SP7 เป็นพลาตฟอร์มเครื่องวางตําแหน่งที่สมาร์ทของรุ่นปัจจุบัน เครื่องวางตําแหน่งที่สมาร์ทของ SP8 เป็นตัวเลือกชั้นต่อไปจากสายสินค้าเดียวกันการนําเสนอการวินิจฉัยระยะยาวของวาล์วที่มีแนวโน้มข้อมูลระยะยาว เพื่อเปรียบเทียบผลงานของวาล์วปัจจุบันกับวาล์วควบคุมใหม่สําหรับการติดตั้งที่ผ่านมา SP7 เป็นการปรับปรุงจากเครื่องวางตําแหน่งสาย Spirax Sarco EP5/EP6 และเครื่องวางตําแหน่งแบบปนูเมติกเท่านั้น สําหรับตัวแทนที่แตกต่างจากผู้จําหน่ายระยะทางเดินทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
