ภาพรวมสินค้า

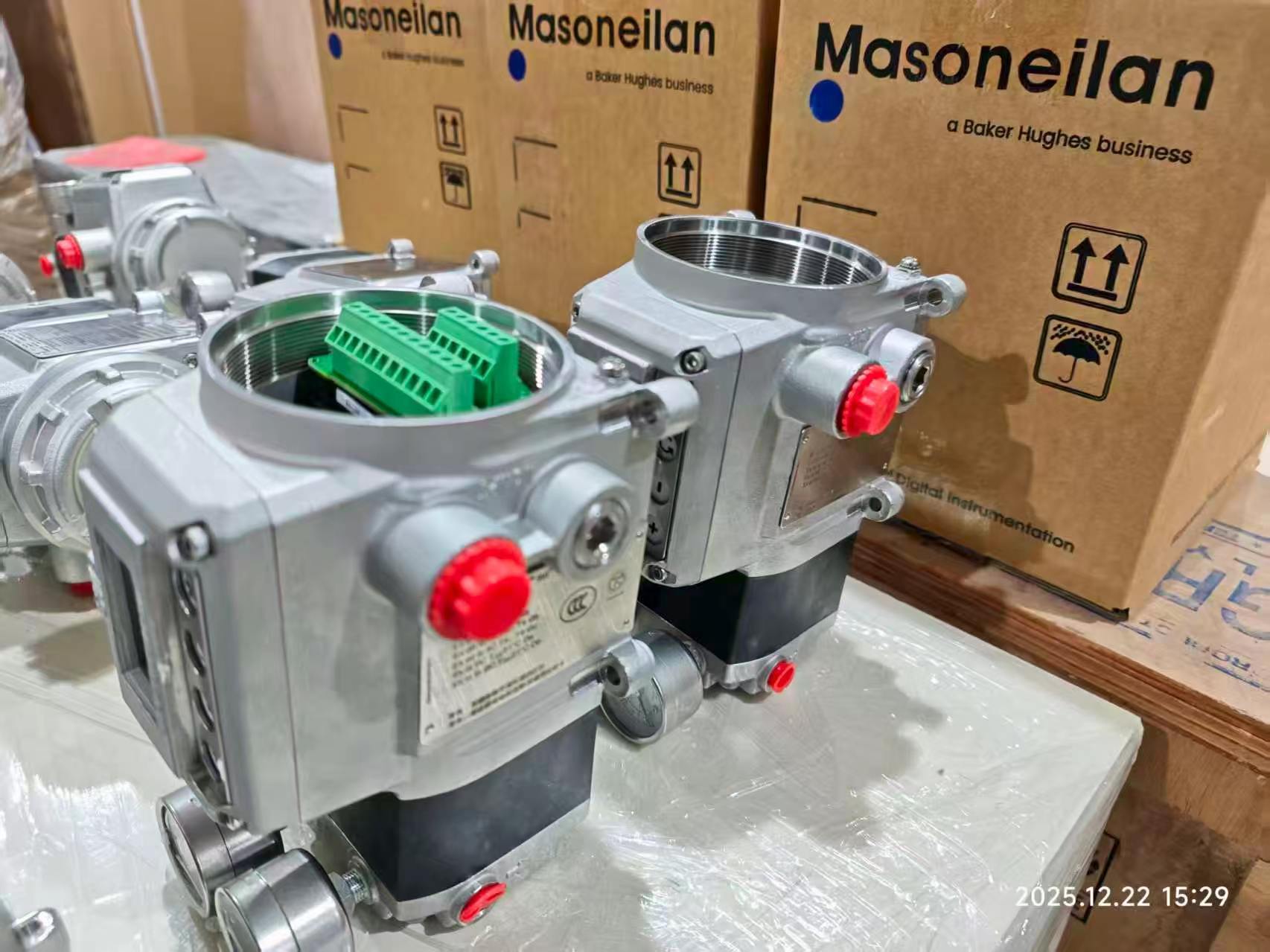

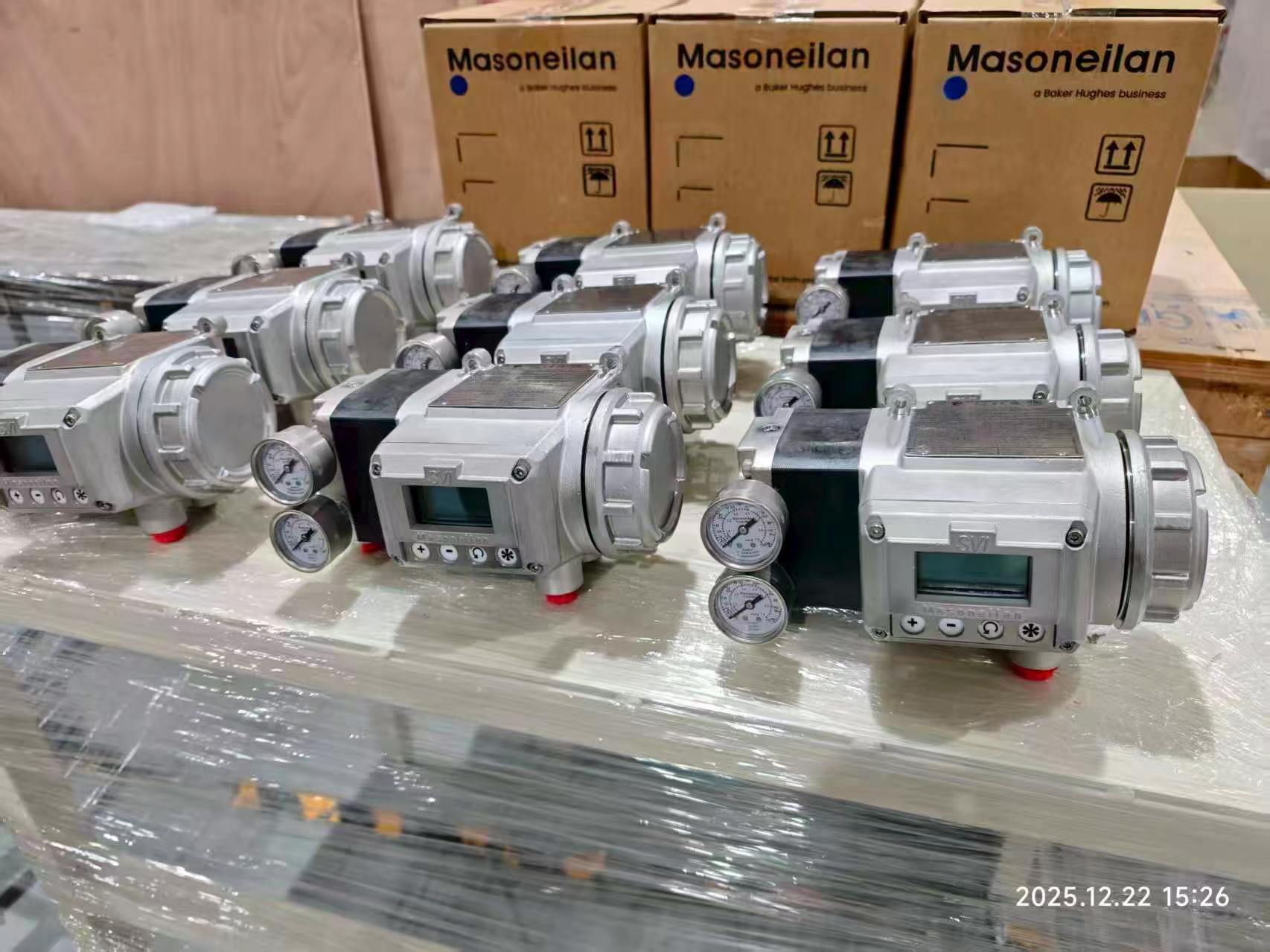

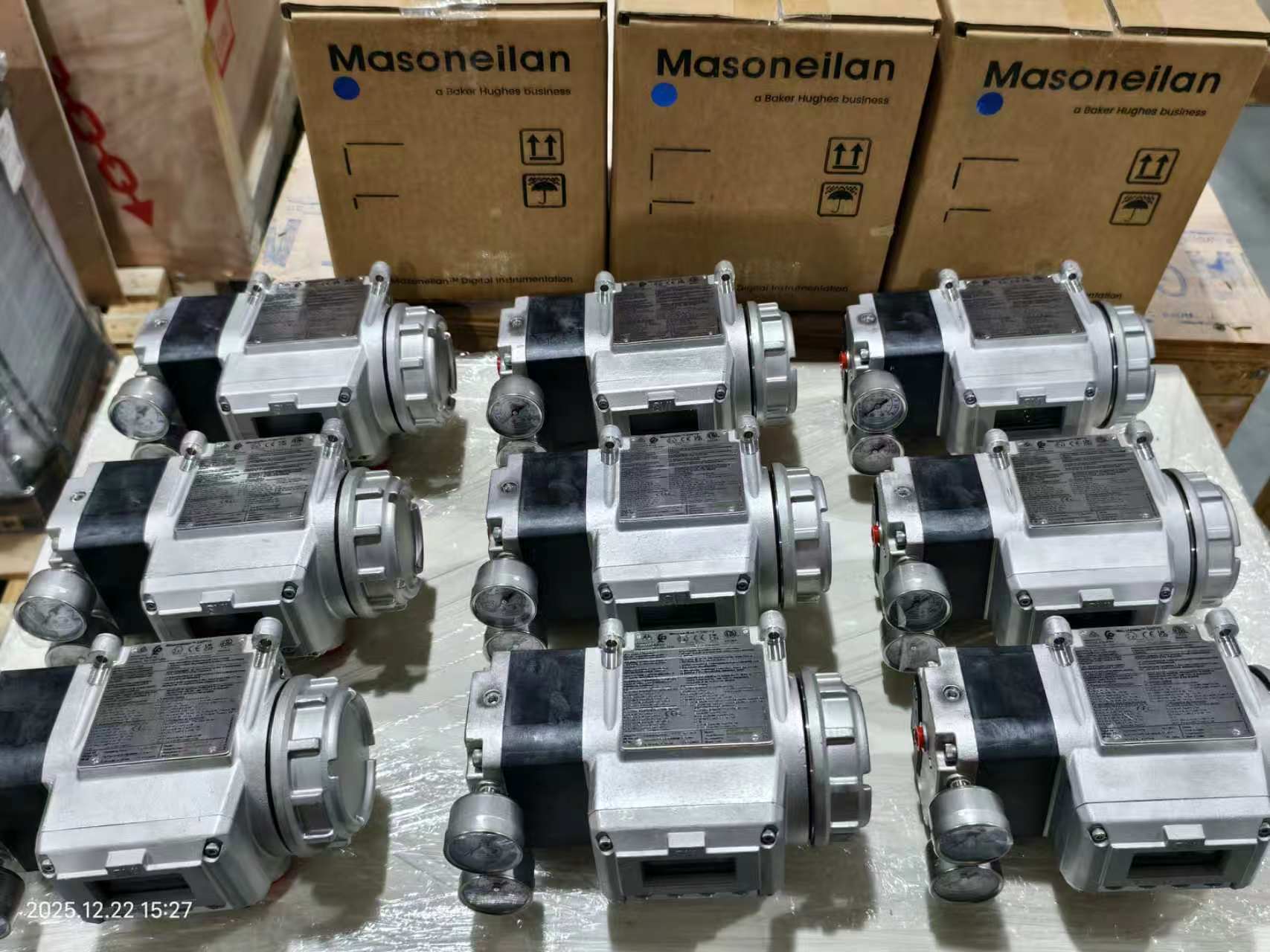

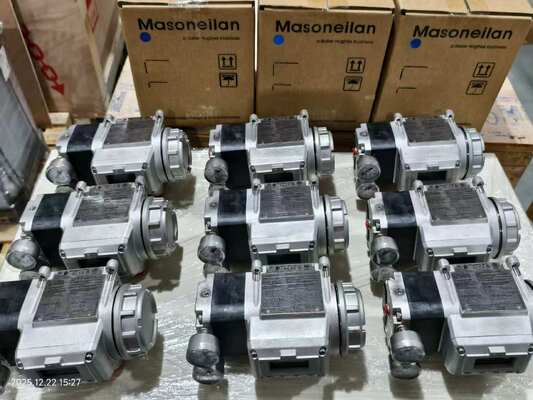

Masoneilan SVI3 เป็นเครื่องวางตําแหน่งวาล์วดิจิตอลรุ่นที่สามจากเบเกอร์ ฮิวส์. มันควบคุมตัวขับเคลื่อนแบบปนูเมติกโดยใช้สัญญาณควบคุม 4-20mA สองสายที่มีการสื่อสาร HART 7สร้างขึ้นจากเทคโนโลยีการตรวจจับตําแหน่งวาล์วที่ผ่านการพิสูจน์ในสนามมากกว่า 20 ปี, มันใช้ระบบควบคุมและวินิจฉัยที่ทันสมัย พร้อมกับการตรวจจับตําแหน่งที่ไม่สัมผัส เพื่อให้ผลการตั้งตําแหน่งที่แม่นยํา ตอบสนองได้อย่างรวดเร็ว และน่าเชื่อถือ.
การตรวจจับตําแหน่งที่ไม่สัมผัสอ่านผ่านกระเป๋าสะพาย ดังนั้นไม่มีส่วนเคลื่อนไหวทางเครื่องจักรกลเข้าสู่ช่องโครงการหลักของกระเป๋าสะพาย ระยะอุณหภูมิการทํางานยืดลง -55 ° C สําหรับสภาพแอร์ติกคุณสมบัติที่โดดเด่นคือการตั้งค่าและการปรับขนาด Smart Cal ที่มีปุ่มเดียว ทําให้การใช้งานง่ายขึ้นอินเตอร์เฟซผู้ใช้บริการในท้องถิ่นประกอบด้วยจอกราฟิกที่มีความแตกต่างสูง และปุ่มกดที่ได้รับการจัดอันดับสําหรับสถานที่อันตรายอุปกรณ์นี้สามารถบูรณาการกับระบบควบคุมชั้นนําทั้งหมด ผ่านการสนับสนุน DTM และ EDD.
SVI3 รวมถึง 19 การวินิจฉัยวาล์วออนไลน์ใหม่ที่ติดตามสภาพของวาล์วโดยต่อเนื่องระหว่างการทํางานทําให้การวิเคราะห์แนวโน้มก่อนปัญหามีผลต่อการดําเนินงานของโรงงานการบริโภคอากาศในระดับคงที่ลดลง 40% เมื่อเทียบกับรุ่นก่อน ๆ ขณะที่การส่งอากาศดีขึ้น 15% สําหรับการทํางานที่เร็วขึ้น.
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | เมซอนิลาน |
| โปรต็อกอลการสื่อสาร | HART 7 มากกว่า 4-20mA |
| สัญญาณเข้า | เครื่องไฟฟ้า |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | การวินิจฉัยเครื่องตั้งตําแหน่ง การวินิจฉัยระดับสูง การวินิจฉัยวาล์วออนไลน์ |
| ความดันการให้บริการ | 20 ถึง 120 psi |
| การส่งทางอากาศ | 410 SLPM @ 30psi |
| การกระทํา | Single Acting, ปลอดภัยจากความล้มเหลว; Rotary และเส้นตรง |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนติดตั้ง |
| อุณหภูมิการทํางาน | -55°C ถึง +85°C |
| วัสดุบ้าน | อลูมิเนียมไร้ทองแดง (ASTM A360); แบบเลือก 316SS |
| ระดับการคุ้มครอง | IP66 และ NEMA 4X |
| น้ําหนัก (อลูมิเนียม) | 3.3 kg (7.4 ปอนด์) |
| น้ําหนัก (สแตนเลส) | 6.26 กิโลกรัม (13.8 ปอนด์) |
| รายการไฟฟ้า | 2 1/2 NPT หญิง |
| ขั้นต่ํา / ขั้นสูงสุดของปัจจุบัน | 3.2mA / 22mA |
| ความดันความเหมาะสมที่จําเป็น | 9Vdc @ 20mA, 11Vdc @ 4mA |
| การออกแบบแบบเลือก | สวิทช์สภาพแข็งที่สามารถตั้งค่าได้ 2 เครื่อง (1A, 30Vdc); การถ่ายทอดตําแหน่ง 4-20mA ครั้งหนึ่ง; การเข้าดิจิตอลที่สามารถตั้งค่าได้ครั้งหนึ่ง |
| การรับรอง | SIL3 สามารถ; การอนุมัติ ATEX, IECEx, US, Canada สําหรับกันไฟ / กันระเบิด, ความปลอดภัยภายใน, กันฝุ่น, ความปลอดภัยเพิ่มขึ้น |
| โปรแกรมสื่อสาร | การจัดการวงจรชีวิตของวาล์ว Masoneilan (VLM); การสนับสนุน DTM และ EDD |
อุตสาหกรรมการใช้งาน
Masoneilan SVI3 ใช้ในการผลิตพลังงาน, การชําระ, ปิโตรเคมี, น้ํามันและก๊าซกลางสาย, และน้ํามันและก๊าซด้านบนสาย. การใช้งานหลักประกอบด้วย เครื่องผลิตหินอุ่น, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนาหอพักเย็น, อาคารปฏิกิริยา, อาคารตุรัสไบน์, เครื่องผลิตควายการฟื้นฟูความร้อน, อุปกรณ์สมดุลของโรงงาน, การกระจายน้ํา, การปรับปรุงการประมวลผลน้ํา, การแตก, การผสมผสานทางสอง, การดับและการแยกส่วนการบดก๊าซชาร์จ, การแยกแยก, การดําเนินงานด้านความสมบูรณ์แบบของท่อ, การขาดน้ํา, การเย็น, การทําให้เหลวไหล, การบรรทุกและการขนส่ง, การปรับแก๊สและการบด.
ปัญหาทั่วไป
สมาร์ทแคล ไม่สามารถสมบูรณ์: ตรวจสอบความดันการให้บริการอยู่ในระยะ 20-120 psi. ตรวจสอบขอบเขตการเดินทางของวาล์วอยู่ในช่วงที่กําหนดไว้. ให้แน่ใจว่าวาล์วไม่ได้ติดหรือผูก.
การสั่นสั่นตําแหน่งหรือจักรยาน: ตรวจสอบว่ามีสติ๊กสลิปอยู่หรือไม่ หากวงจรตําแหน่งใหญ่กว่าวงจรจุดตั้งค่ามากนัก เครื่องตั้งตําแหน่งอาจเป็นสาเหตุของการหมุนเวียน ตรวจสอบว่ามีกระบวนการบล็อควาล์ววงจรมือหรือไม่ต้นไม้หักหรือส่วนประกอบการตอบสนองตําแหน่งที่ตัด.
ความล้มเหลวในการสื่อสารกับเครื่องมือ HART: ตรวจสอบความต้านทานวงจรที่เพียงพอ ตรวจสอบความแรงดันปลายที่ตอบสนองความต้องการความเป็นมา (9Vdc @ 20mA, 11Vdc @ 4mA)ป้องกันช่องสองสามารถใช้แรงต่อต้านวงจรที่เกิน และทําให้ปัญหาความดันที่สอดคล้อง.
ความผิดพลาดพลังงานต่ํา (LOW_POWER): กระแสเข้าต่ํากว่า 3.15 mA เพิ่มกระแสวงจรไปถึง 4 mA สําหรับการปรับขนาดและการวินิจฉัย.
TuneERR แสดงหลังจากการปรับเสียงโดยอัตโนมัติ: อาจต้องปรับด้วยมือ ดูส่วนแก้ปัญหาในคู่มือการใช้.
SelfCheckError หรือความผิดพลาดของฮาร์ดแวร์: ตัดพลังงานไปสองนาทีและเริ่มต้นใหม่ กําจัดสัญญาณเตือนด้วยการใช้ ValVue หรือ HART Host หากความล้มเหลวยังคงเปลี่ยนโมดูลอิเล็กทรอนิกส์.
รูปแบบสํารอง
Masoneilan SVI3 เป็นตัวแทนโดยตรงของ SVI II AP และ SVI1000.มันมีสแตนเลสสแตนเลสที่ติดตั้งพรานท์สําหรับวัลล์ฟ / เครื่องดําเนินการรวมใด ๆ และเป็นสมองย้อนหลังที่สมองย้อนหลังกับ SVI II AP และ SVI1000สําหรับผู้ใช้ SVI II AP การปรับปรุงค่อนข้างเรียบง่ายสําหรับตัวแทนที่แตกต่างกันของผู้ขาย เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
