ภาพรวมผลิตภัณฑ์

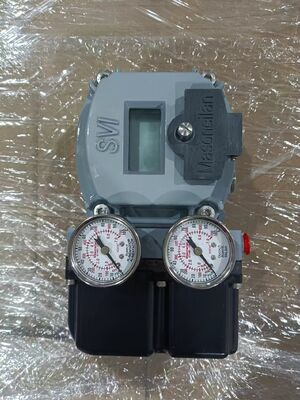

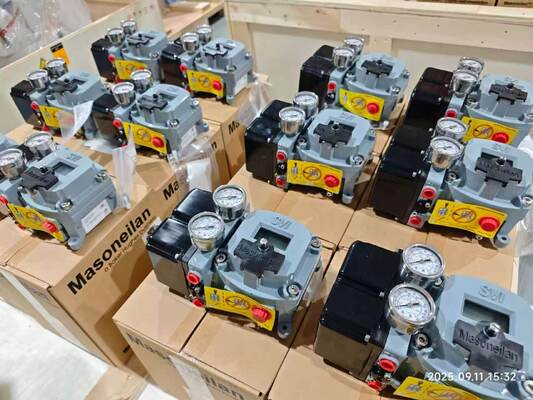

Masoneilan SVI II เป็นเครื่องกำหนดตำแหน่งวาล์วแบบดิจิทัลไมโครโปรเซสเซอร์ 32 บิต พร้อมอินเทอร์เฟซในตัวที่ควบคุมแอคทูเอเตอร์แบบนิวแมติก โดยใช้สัญญาณควบคุมแบบสองสาย 4-20mA มีการสื่อสารสองทิศทางโดยใช้โปรโตคอล HART รองรับ HART 5 หรือ 7 ผ่าน 4-20mA การออกแบบแบบสากลช่วยให้สามารถติดตั้งทดแทนเครื่องกำหนดตำแหน่งแบบอนาล็อกที่มีอยู่บนแอคทูเอเตอร์แบบนิวแมติกของ Masoneilan หรือที่ไม่ใช่ Masoneilan ได้อย่างง่ายดาย ทั้งแบบทำงานทางเดียวหรือสองทาง
เทคโนโลยีการตรวจจับตำแหน่งแบบไม่สัมผัส อ่านค่าผ่านตัวเรือน — ไม่มีชิ้นส่วนที่เคลื่อนไหวทางกลใดๆ เข้าไปในช่องตัวเรือนหลัก ยืดอายุการใช้งาน หน้าจอ LCD และปุ่มกดสามารถใช้งานได้ในสภาพแวดล้อมอันตรายที่ได้รับการรับรองทั้งหมด และการตั้งค่าเริ่มต้นทำได้รวดเร็วและแม่นยำด้วยวิธีการหยุดอัตโนมัติและปรับแต่งอัตโนมัติ การออกแบบเดียวใช้ได้กับการใช้งานทั้งแบบหมุนและแบบเชิงเส้น ทั้งแบบระยะไกลหรือในตัว
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Masoneilan |
| โปรโตคอลการสื่อสาร | HART 5 หรือ 7 ผ่าน 4-20mA |
| สัญญาณอินพุต | 4-20mA, ความต้านทานอินพุต 450 โอห์ม |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การวินิจฉัยมาตรฐาน; การวินิจฉัยขั้นสูง (อุปกรณ์เสริม) |
| แรงดันอุปทาน (ทำงานทางเดียว) | สูงสุด 20 ถึง 100 psi (1.4 ถึง 6.9 บาร์) |
| แรงดันอุปทาน (ทำงานสองทาง) | สูงสุด 20 ถึง 150 psi (1.4 ถึง 10.3 บาร์) |
| การส่งลม | 280 SLPM @ 30 psi |
| การใช้ลม | 0.28 scfm (8 ลิตร/นาที) @ แรงดันอุปทาน 30 psi |
| การทำงาน | ทำงานทางเดียวหรือสองทาง, ปลอดภัยเมื่อเกิดความล้มเหลว |
| ประเภทการติดตั้ง | ติดตั้งบนแอคทูเอเตอร์; หมุนหรือเชิงเส้น; ระยะไกลหรือในตัว |
| อุณหภูมิในการทำงาน | -50°C ถึง +85°C |
| อุณหภูมิในการจัดเก็บ | -50°C ถึง +85°C |
| การควบคุมตำแหน่ง | การควบคุมแบบหรี่/แบบปรับค่า |
| สื่ออุปทาน | อากาศหรือก๊าซธรรมชาติที่มีกำมะถันต่ำ (กรองและควบคุม) |
| การเชื่อมต่อลม | 1/2" NPT (อุปทานและแอคทูเอเตอร์) |
| การจำแนกพื้นที่ | กันไฟ/กันระเบิด, ความปลอดภัยภายใน, กันการจุดระเบิดของฝุ่น, ไม่ก่อให้เกิดประกายไฟ |
| การรับรอง | การอนุมัติ ATEX, IECEx, สหรัฐอเมริกา, แคนาดา; การอนุมัติระดับภูมิภาคสำหรับรัสเซีย, อุซเบกิสถาน, อาเซอร์ไบจาน, อินเดีย, จีน, แอฟริกาใต้, บราซิล, ญี่ปุ่น, เกาหลีใต้, ไต้หวัน |
| วัสดุตัวเรือน | อลูมิเนียมปราศจากทองแดง (ASTM 360); สีโพลียูรีเทนสีเทา (C4 ตาม ISO 12944-2) |
| วัสดุตัวแปลง I/P และแอมพลิฟายเออร์ | โพลีเมอร์และสแตนเลส (ซีรีส์ 300 และ 400) |
| วัสดุระบบติดตั้ง | สแตนเลส 300 มาตรฐาน |
| แรงดันขั้ว | 9 Vdc ที่ 20 mA |
| กระแสสัญญาณขั้นต่ำ | 3.2 mA |
| การหยุดจ่ายไฟโดยไม่รีสตาร์ท | < 100 ms |
| เครื่องส่งสัญญาณตำแหน่งเสริม | 4-20mA, ขับเคลื่อนด้วยลูปสองสายพร้อมแรงดันไฟฟ้าปฏิบัติตามข้อกำหนด 10-24 Vdc |
| สัญญาณเอาต์พุตเสริม | สวิตช์โซลิดสเตตอิสระที่กำหนดค่าได้สองตัวและฝังอยู่, 1A, 30 Vdc |
| เซ็นเซอร์ตำแหน่งระยะไกลเสริม | ชุด RPS, สายเคเบิลยาวสูงสุด 30 เมตร (100 ฟุต), ขายึดท่อขนาด 2 นิ้ว |
| ความแม่นยำ (เชิงเส้น) | ±0.5% ของช่วงเต็ม |
| ความเป็นเส้นตรง | ±1.0% ของช่วงเต็ม |
| ฮิสเทรีซิส + โซนตาย | ±0.3% ของช่วงเต็ม |
| ความสามารถในการทำซ้ำ | ±0.3% ของช่วงเต็ม |
| การตอบสนองแบบขั้นบันได | < 150 ms |
| ซอฟต์แวร์สื่อสาร | ValVue |
อุตสาหกรรมที่ใช้งาน
Masoneilan SVI II ใช้ในการผลิตไฟฟ้า, การกลั่น, ปิโตรเคมี, น้ำมันและก๊าซกลางน้ำ, และน้ำมันและก๊าซต้นน้ำ การใช้งานหลัก ได้แก่ เครื่องกำเนิดไฟฟ้ากังหันไอน้ำ, คอนเดนเซอร์, หอทำความเย็น, อาคารเครื่องปฏิกรณ์, อาคารกังหัน, เครื่องกำเนิดไอน้ำกู้คืนความร้อน, สมดุลของโรงงาน, การกลั่น, การแปรรูปด้วยไฮโดรเจน, การแตกตัว, การผสมรอง, การดับและแยกส่วน, การอัดก๊าซประจุ, การแยก, การดำเนินงานด้านความสมบูรณ์ของท่อส่ง, การลดความชื้น, การทำความเย็น, การทำให้เป็นของเหลว, การโหลดและการขนส่ง, การทำให้เป็นก๊าซใหม่, และการอัด
ปัญหาทั่วไป
การปรับแต่งอัตโนมัติไม่เสร็จสมบูรณ์: แรงเสียดทานที่วัดได้มากกว่า 30% ของแรงสปริง หรือวาล์วมีการกระตุกอย่างเห็นได้ชัดรอบจุดตั้งค่า เรียกใช้การปรับแต่งอัตโนมัติด้วยการตั้งค่าความก้าวร้าวที่ 2 หรือ 4 หรือดำเนินการปรับแต่งด้วยตนเอง โดยตรวจสอบให้แน่ใจว่าอัตราขยายอินทิกรัล (I) ถูกตั้งค่าไว้ที่ขั้นต่ำ 100 การปรับแต่งอัตโนมัติอาจล้มเหลวหากวาล์วช้าเกินไป — ในกรณีนี้ ให้ปรับแต่งด้วยตนเอง
การสั่นของตำแหน่ง — เร็ว: อัตราขยายของเครื่องกำหนดตำแหน่ง (P) ตั้งค่าสูง ตำแหน่งโอเวอร์ชูตมากกว่า 20% ของขั้นบันไดและสั่นมากกว่าสองครั้ง ลดอัตราขยาย (P) และ (Padj) ลงทีละ 50% จนกว่าการสั่นจะหยุด หากบูสเตอร์ภายนอกถูกปรับแต่งอย่างก้าวร้าว ให้ปรับบายพาสของบูสเตอร์เป็นการหมุน 1 1/4" จากตำแหน่งปิดของการปรับบายพาส
การสั่นของตำแหน่ง — ช้า: อัตราขยายของตำแหน่ง (P) ตั้งค่าต่ำ เพิ่มอัตราขยาย (P) และ (Padj) ทีละ 5% จนกว่าการสั่นจะลดลง ลดอัตราขยายอินทิกรัล (I) ลง 25% จนกว่าตำแหน่งจะเป็นเส้นตรง หากการสั่นเป็นรูปคลื่นสี่เหลี่ยม ให้เพิ่มอินทิกรัลขึ้น 25% จนกว่าจะเป็นเส้นตรง
แรงเสียดทานวาล์วมากกว่า 25% ของช่วงสปริง: ตรวจสอบโดยใช้ ValVue Trend ว่าการสั่นคล้ายกับรูปแบบคลื่นสี่เหลี่ยม เพิ่มอัตราขยายอินทิกรัล (I) ขึ้น 25% จนกว่าการสั่นจะยืดออกเป็นเส้นตรง ตั้งค่าพารามิเตอร์ DeadZone เป็น 0.25%
การยึดฟีดแบ็กหลวม: สำหรับการติดตั้งแบบหมุน ชุดแม่เหล็กจะหมุนด้วยมือ สำหรับขายึดแบบลูกสูบ ตัวปรับความตึง, ปลายก้าน, และแขนดึงไม่ได้รับการยึดให้แน่น ขันสกรูยึดและน็อตล็อคให้แน่นตามความจำเป็น
ข้อผิดพลาด SelfCheckError (ความล้มเหลวของฮาร์ดแวร์): ถอดปลั๊กไฟของอุปกรณ์เป็นเวลาสองนาทีแล้วรีสตาร์ท ล้างการเตือนโดยใช้ ValVue หรือ HART Host หากความล้มเหลวยังคงอยู่ ให้เปลี่ยนอุปกรณ์ทั้งหมดหรือโมดูลอิเล็กทรอนิกส์
ข้อผิดพลาด SoftwareError (ความล้มเหลวของฮาร์ดแวร์): ถอดปลั๊กไฟของอุปกรณ์เป็นเวลาสองนาทีแล้วรีสตาร์ท ล้างการเตือนโดยใช้ ValVue หรือ HART Host หากความล้มเหลวยังคงอยู่ ให้เปลี่ยนอุปกรณ์ทั้งหมดหรือโมดูลอิเล็กทรอนิกส์
ข้อผิดพลาด Stops Fail หลังจากการสอบเทียบ: ข้อผิดพลาดนี้มักเกิดขึ้นเมื่อไม่ได้ดำเนินการฟังก์ชัน Find STOPS ที่จำเป็นระหว่างการสอบเทียบมาตรฐาน ฟังก์ชันนี้จะค้นหาและจัดเก็บขีดจำกัดการเคลื่อนที่ทางกลของชุดวาล์ว ทำการสอบเทียบใหม่และตรวจสอบให้แน่ใจว่าได้ดำเนินการ Find STOPS แล้ว
เครื่องกำหนดตำแหน่งไม่เปิดเครื่องด้วย 4-20 mA: ตรวจสอบแรงดันไฟฟ้าไม่เพียงพอ ตรวจสอบข้อกำหนดแรงดันไฟฟ้าปฏิบัติตามข้อกำหนด: >11 VDC ที่ 4 mA, >9 VDC ที่ 20 mA
รุ่นที่ใช้ทดแทน
Masoneilan SVI3 AP เป็นเครื่องกำหนดตำแหน่งวาล์วดิจิทัลรุ่นต่อไปจากสายผลิตภัณฑ์เดียวกัน มีขายึดสแตนเลสสำหรับการผสมผสานวาล์ว/แอคทูเอเตอร์ใดๆ และเข้ากันได้กับขายึด SVI II AP และ SVI1000 อย่างสมบูรณ์ สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเคลื่อนที่ และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
