ภาพรวมสินค้า

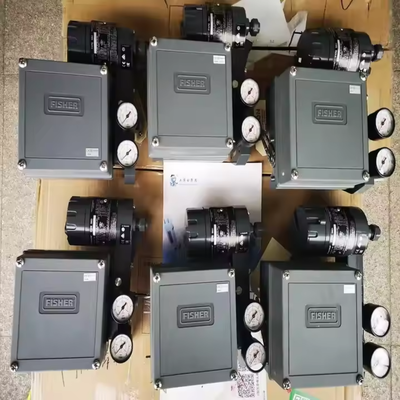

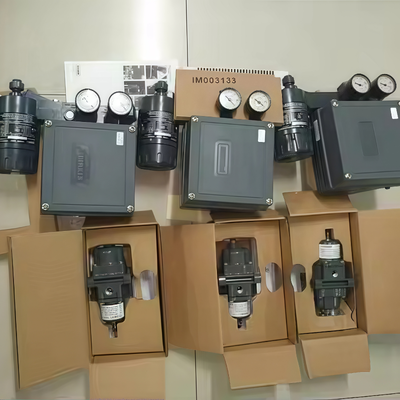

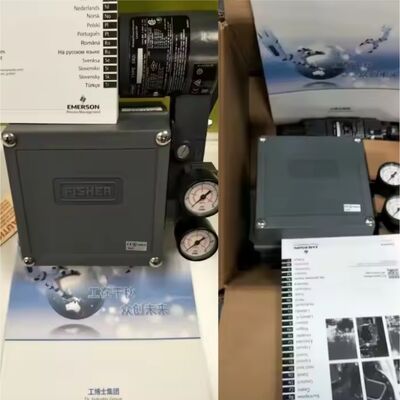

เครื่อง 3582i เป็นเครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติก ที่สร้างขึ้นสําหรับวัลล์วควบคุมที่ทํางานด้วยแผ่นกระดูกส่วนกลางประกอบด้วยเครื่องแปลงไฟฟ้า-ลม 582i ที่ติดตั้งบนเครื่องวางปั๊มลม 3582. เครื่องแปลงรับสัญญาณการเข้ากระแสไฟฟ้าแบบ DC และผลิตผลิตแบบปนูเมทิกที่สัดส่วนผ่านการจัดวางจุ / แฟลปเปอร์ ผลิตผลิตนี้แล้วให้อาหารกับเครื่องวางตําแหน่งปนูเมทิกการกําจัดความจําเป็นของเครื่องแปลงที่ติดตั้งแยกกัน.
อุปกรณ์นี้ให้ตําแหน่งรากของวาล์วที่แม่นยํา สอดคล้องกับสัญญาณการเข้าของกระแสไฟฟ้าแบบ DCมันเป็นการออกแบบที่ผ่านการพิสูจน์ในสนามที่รู้จักกับการตอบสนองอย่างรวดเร็ว และความสามารถในการทนต่อการสั่นสะเทือนที่พบในสภาพแวดล้อมของพืชส่วนใหญ่การบริโภคอากาศในสภาพคงที่ที่ต่ํา ส่งผลให้การทํางานมีประสิทธิภาพ
การปรับศูนย์และสเปนสามารถเข้าถึงได้ด้วยการถอดปิด, โดยใช้เครื่องสกรูไดรเวอร์และสล็อปเนอร์. หน่วยสามารถเปลี่ยนระหว่างการกระทําตรงและย้อนกลับผ่านการปรับง่าย.การเปลี่ยนแปลงในความดันอาหารและภาระของวาล์วมีผลกระทบอย่างน้อยต่อการทํางานของเครื่องวางตําแหน่งหมวก, ส่วนประกอบ, และวัสดุประปาถูกเลือกให้ทนต่อสภาพแวดล้อมที่รุนแรง, และเครื่องวางเครื่องระบายอากาศระบายอากาศส่วนภายในเพื่อการป้องกันเพิ่มเติม
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| โปรต็อกอลการสื่อสาร | 4-20mA อานาล็อก |
| สัญญาณเข้า | เครื่องไฟฟ้า |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | ไม่ |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนติดตั้ง |
| อุณหภูมิการทํางาน | อุณหภูมิมาตรฐาน อุณหภูมิสูง |
| การควบคุมตําแหน่ง | การปรับปรุง |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อการจําหน่าย | อากาศ |
| การจัดอันดับพื้นที่ | ป้องกันระเบิด ปลอดภัยจากภายใน ไม่เผาไหม้ ฝุ่น |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, เปโซ, กก, INMETRO, NEPSI, RCM |
| สัญญาณเข้า (3582i) | 4-20 mA DC กระแสคง 30 VDC ความดันความสอดคล้องสูงสุด |
| สัญญาณออก | ความดันลมตามความต้องการของตัวขับเคลื่อนสูงสุดถึง 95% ของปริมาณการให้อาหารสูงสุด |
| การกระทํา | สนามกลับกลับระหว่างตรงและย้อนหลัง |
| ความดันการให้บริการ (แนะนํา) | 0.3 bar (5 psi) มากกว่าความต้องการของตัวขับเคลื่อน |
| ความดันการให้อาหาร (สูงสุด) | 3.4 bar (50 psig) หรือแรงกดจําแนกของตัวขับเคลื่อน |
| ความดันสูงสุดในอินเทอร์ Bellows | 2.4 บาร์ (35 psig) |
| วงจรที่เท่าเทียมกัน | 120 ออห์มที่สานต์โดยไดโอเดสเซนเนอร์ 5.6 โวลต์ 3 ตัว |
อุตสาหกรรมการใช้งาน

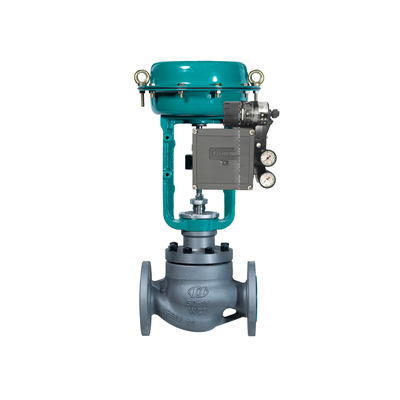

3582i ใช้กับเซลล์ควบคุมระบายน้ําที่ทํางานด้วยแผ่นฉาก และใช้กับเซลล์ควบคุมระบายน้ําในอุตสาหกรรมขั้นตอนระยะศูนย์และสเปนที่สามารถปรับได้ ยอมให้ใช้สัญญาณเข้ามาตรฐานทั้งหมดเนื่องจากหน่วยจากครอบครัวเครื่องตั้งตําแหน่งหนึ่ง ครอบคลุมการใช้งานการควบคุมที่หลากหลาย ความต้องการพื้นฐานของสตาร์ทชิ้นส่วนสํารองถูกเรียบง่าย
ปัญหาทั่วไป
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า: ตรวจสอบความดันการให้บริการและการเชื่อมต่อปนูเมติก ตรวจสอบว่าชุดจม / แฟลเปอร์ไม่อุดตันและว่ารีแลย์ทํางาน
ตําแหน่งกระดูกวาล์วไม่ตรงกับสัญญาณเข้า: ตรวจสอบศูนย์และ span calibration ตรวจสอบว่าตําแหน่งแคมตรงกับการเดินทางและการกระทํา actuator
การทํางานที่ไม่ปกติหรือสั่นสะเทือน: ตรวจสอบการรั่วไหลของอากาศในท่อและอุปกรณ์ติดตั้ง ตรวจสอบการขัดขัดที่เกินขั้นในบรรจุวาล์วหรือตัวขับเคลื่อน
การเปลี่ยนแปลงความดันของอุปกรณ์ประปา: ยืนยันความดันการให้บริการมั่นคงและอยู่ในช่วงที่แนะนํา 3582i ถูกออกแบบเพื่อลดลงผลของการเปลี่ยนแปลงความดันการให้บริการ
รูปแบบสํารอง
เครื่อง 3582i เป็นเครื่องตั้งตําแหน่งอากาศแบบเก่า สําหรับอุปกรณ์ใหม่ที่ต้องการการสื่อสารและการวินิจฉัยดิจิตอลเครื่องควบคุมวาล์วดิจิตอล DVC6200 หรือ DVC2000 เป็นตัวแทนที่ทันสมัยจากสายสินค้าเดียวกันเครื่องแปลง 582i สามารถติดตั้งในสนามบนเครื่องตั้งตําแหน่งอากาศ 3582 ที่มีอยู่แล้ว เพื่อปรับปรุงมันให้เป็นระบบ 3582iแม้ว่านี้อาจต้องเปลี่ยนการติดตั้งเครื่องตั้งตําแหน่งและช่วงสัญญาณเข้าสําหรับตัวแทนที่แตกต่างกันของผู้ขาย เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและความสอดคล้องของสัญญาณเข้า ก่อนสั่งซื้อ
