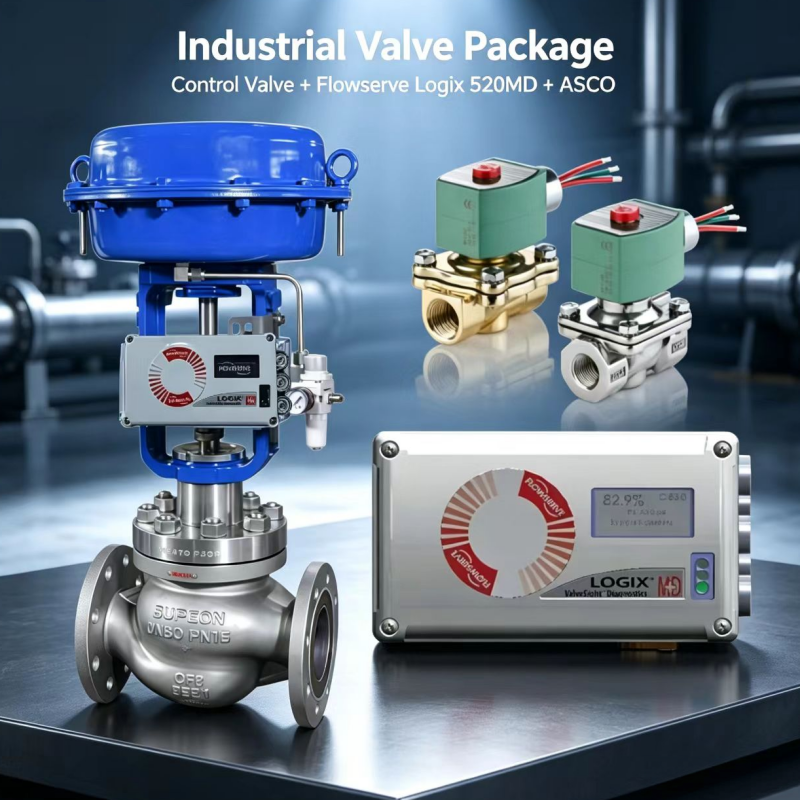

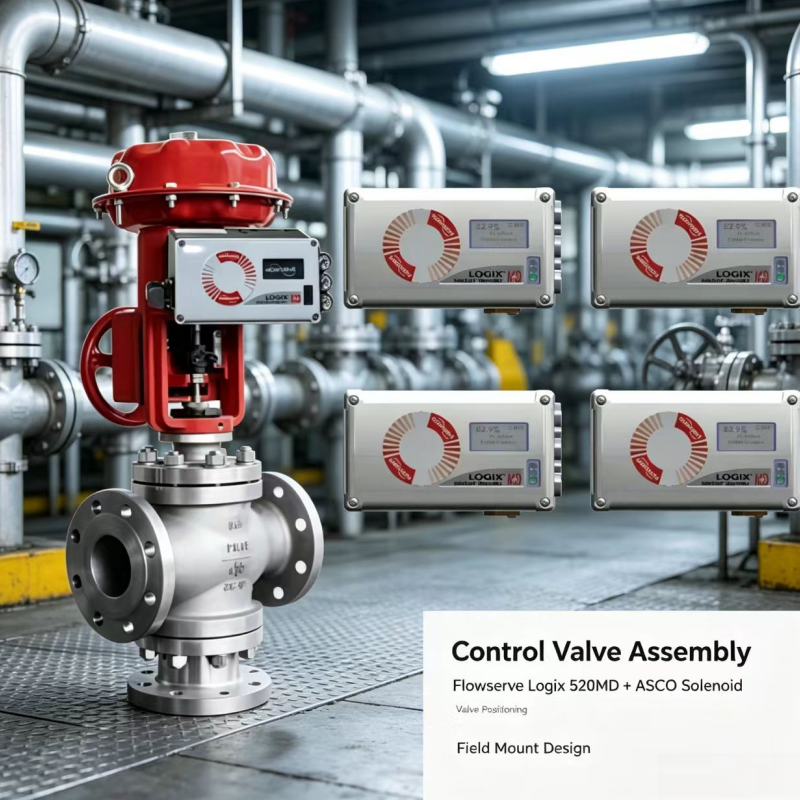

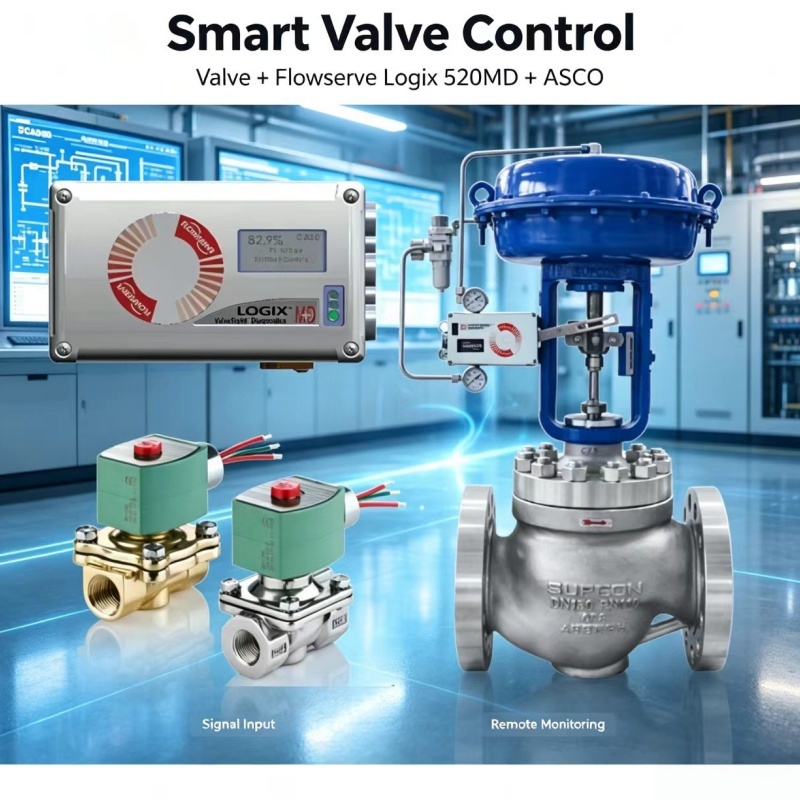

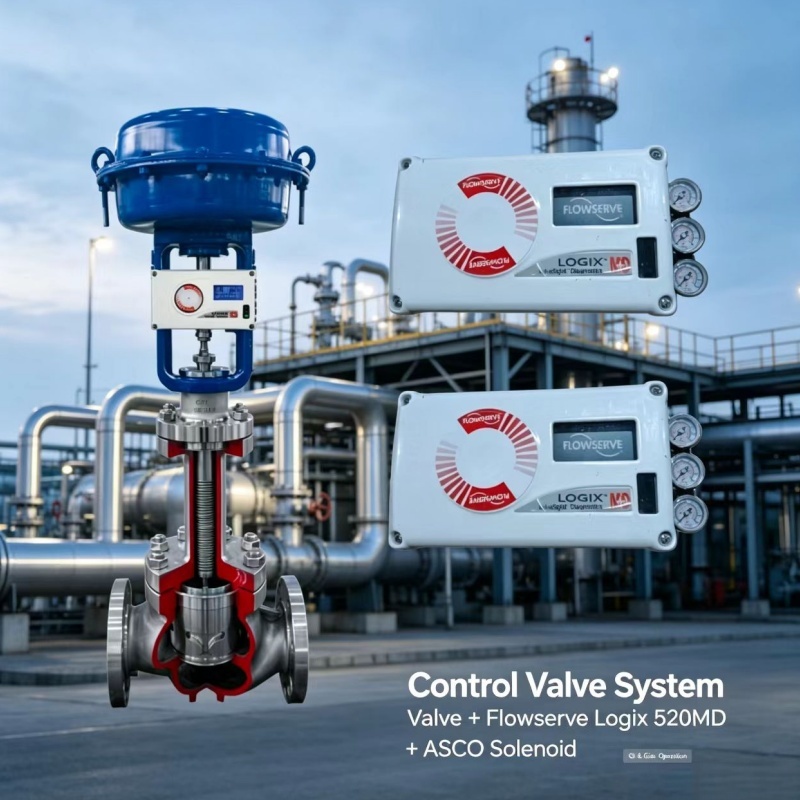

Flowserve LogixTM 520MD+ เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอล 4-20 mA ที่ใช้โปรโตคอล HART สําหรับการสื่อสารสองทิศทางมันเป็นเครื่องมือวงจรปิดแบบอิเล็กทรอนิกส์และปนูเมติกเต็มที่ที่ออกแบบมาเพื่อควบคุมตําแหน่งกระดูกอย่างแม่นยําของเครื่องขับเคลื่อนเส้นตรงและหมุนแบบทํางานแบบเดียวหรือสองครั้งเครื่องตั้งตําแหน่งใช้พลังงานโดยเฉพาะจากวงจร 4-20 mA (กระแสเริ่มต้นขั้นต่ํา 3.8 mA) และรวมอัลการิทึมการควบคุมวงจรภายใน (นักบิน-รีเล่) และวงจรภายนอก (ตําแหน่งต้น)การตั้งค่าท้องถิ่นเป็นไปได้ผ่านสวิทช์ DIP, ปุ่มและ LCD ทางเลือก; การวินิจฉัยและการปรับปรุงระดับสูงถูกดําเนินการด้วยโปรแกรม ValveSight DTM หรือเครื่องสื่อสารมือ HART
| ปริมาตร | มูลค่า |
|---|---|
| พลังงาน / สัญญาณ | สายสองสาย 4-20 mA; ความสอดคล้อง 10.0 VDC @ 20 mA (520MD+) |
| กระแสการทํางานขั้นต่ํา | 3.8 mA |
| การอํานวยอากาศ | 1.5?? 6.2 บาร์ (การกระทําเพียงครั้งเดียว) / 1.5?? 10.3 บาร์ (การกระทําสองครั้ง) |
| ความจุออก (การกระทําเพียงครั้งเดียว) | 9.06 Nm3/h @ 1.5 bar; 20.8 Nm3/h @ 4.1 bar |
| ความจุออก (การกระทําสองครั้ง) | 14.3 Nm3/h @ 1.5 bar; 30.6 Nm3/h @ 4.1 bar |
| ประสิทธิภาพ (25 นิ้ว2 Mark I) | ความละเอียด ≤ 0.25 %, Linearity ±1.25 %, Hysteresis ≤ 1.0 % |
| อุณหภูมิการทํางาน | ¥52 °C ถึง +85 °C |
| บ้านพัก | อลูมิเนียมเหล็กหล่อ IP65 / NEMA 4X |
| น้ําหนัก (หน่วยฐาน) | 1.76 กิโลกรัม (การกระทําเพียงครั้งเดียว) / 1.88 กิโลกรัม (การกระทําสองครั้ง) |
การตั้งตําแหน่งแม่นยําของวาล์วควบคุมในน้ํามันและก๊าซ, การชําระ, สารเคมี, การผลิตพลังงานและอุตสาหกรรมกระบวนการทั่วไปที่การวินิจฉัย HART,การรับรองพื้นที่อันตรายและการควบคุมความละเอียดสูง.
