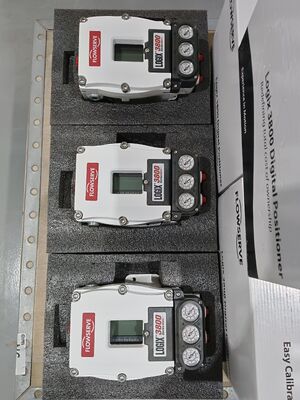

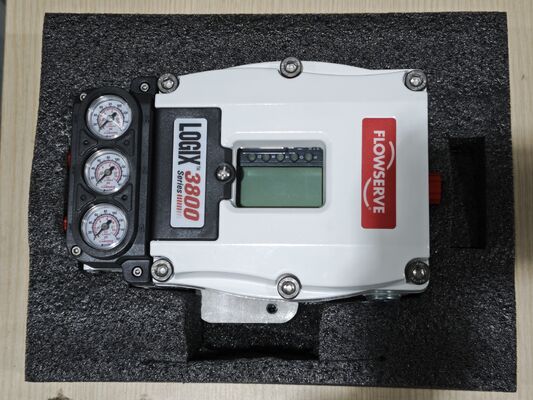

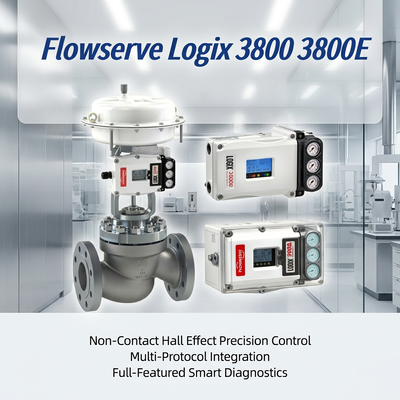

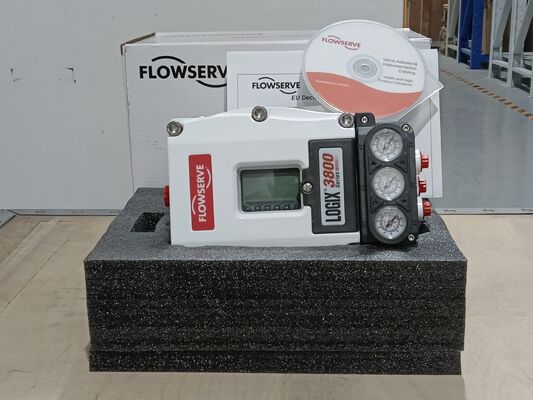

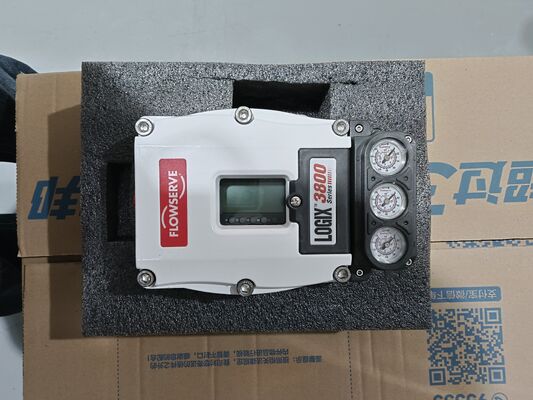

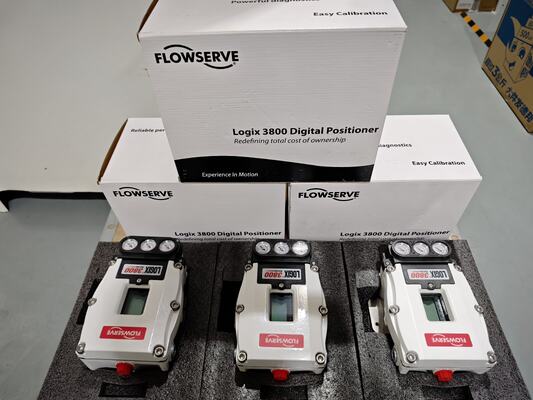

Logix 3800: เครื่องตั้งตําแหน่งดิจิตอลที่มีคุณสมบัติครบครัน พร้อมเซ็นเซอร์ความดัน 5 เครื่องและ HART / Foundation Fieldbus / การสื่อสาร 4-20 mA ✅ ออกแบบมาเพื่อการใช้งานในกระบวนการสูงสุดในแวดล้อมน้ํามันและก๊าซและสารเคมีที่ยากที่สุด.Flowserve Logix 3800 & 3800E หน่วยตั้งตําแหน่งดิจิตอล
[ภาพรวมสินค้า]
Logix 3800: เครื่องตั้งตําแหน่งดิจิตอลที่มีคุณสมบัติครบครัน พร้อมเซ็นเซอร์ความดัน 5 เครื่องและ HART / Foundation Fieldbus / การสื่อสาร 4-20 mA ✅ ออกแบบมาเพื่อการใช้งานในกระบวนการสูงสุดในแวดล้อมน้ํามันและก๊าซและสารเคมีที่ยากที่สุด.
Logix 3800E: ตัวแทนที่มีคุณค่าที่สร้างขึ้นบนแพลตฟอร์มเดียวกันและประสิทธิภาพพื้นฐานด้วย HART / 4-20 mA / I / O ที่แยกแยก ราคาที่แข่งขันโดยไม่เสียสละความสามารถ SIL 3 หรือความแข็งแรง IP66.
ทั้งสองรุ่นมีเครื่องปรับไวแบบปุ่มเดียว ที่สามารถปรับค่าศูนย์ ระยะเวลา และการเพิ่มความเร็วได้ในเวลาไม่เกิน 60 วินาทีมีเครื่องรับรู้ตําแหน่ง magnetoresistive แบบไม่มีการสัมผัสแบบมีองค์ประกอบสองตัวที่ป้องกันเพื่อความมั่นคงระยะยาวที่ไม่ต้องเกิดปัญหา.
[รายละเอียดเทคนิค]
ปริมาตร โลจิกซ์ 3800 โลจิกซ์ 3800E
ความจุของอากาศ (การกระทําเพียงครั้งเดียว) / (การกระทําสองครั้ง) 20.4 / 30.6 Nm3/h @ 4.1 bar (12 / 18 SCFM @ 60 psi) พลังงานปนูเมติกเดียวกัน
ระเบียบสื่อสาร Analog, HART, Foundation Fieldbus, 4-20 mA, I/O ที่แยกแยก Analog, HART, 4-20 mA, I/O ที่แยกแยก
อุณหภูมิการทํางาน / การป้องกัน -52°C ถึง 85°C (มีผลสองครั้ง) / IP66 -40°C ถึง 85°C / IP66
การรับรอง / ความปลอดภัย ATEX, IECEx, FM/CSA, จีน CCC, Ex db, Ex ia / SIL 3 สามารถ ATEX, IECEx, FM/CSA, Ex d, Ex ia / SIL 3 สามารถ
ผลประกอบ (ความละเอียด / ความซ้ํา / ไฮสเตเรซิส) ≤0.25% / ≤0.25% / ≤1.0% ประสิทธิภาพหลักที่เท่ากัน
วัสดุบ้าน อลูมิเนียมไร้ทองแดง, สแตนเลส อลูมิเนียมไร้ทองแดง, พลาสติกตัวเลือก (GP)
การตรวจสอบ 5 เครื่องตรวจความดัน + ValveSight DTM พร้อมลายเซ็นต์ออฟไลน์/ออนไลน์ การเชื่อมต่อ IoT ของ RedRaven สําหรับการติดตามสภาพทรัพย์สิน
แหล่งที่มา: หนังสือพิมพ์ Flowserve Logix 3800 (LGENBR3100-03, 05/2018) & หน้าสินค้าของ Flowserve.com
[อุตสาหกรรมการใช้งาน]
น้ํามันและก๊าซ อัตโนมัติวาล์วควบคุมด้านบน, กลางและด้านล่างในพื้นที่อันตรายที่ป้องกันการระเบิด (Ex d IIC) รวมถึงการปรับแต่งการติดตั้งทางไกลสําหรับสถานที่ที่เข้าถึงไม่ได้
ภัณฑ์เคมี ผสมผสานเคมีพื้นฐานที่เป็นอินทรีย์/ไม่เป็นอินทรีย์ โดยที่ความสมบูรณ์แบบด้านความปลอดภัย SIL 3 กล่องอัลลูมิเนียมที่ทนทานต่อการกัดสนอง และไม่มีทองแดง และการวินิจฉัยแบบคาดการณ์เป็นสิ่งจํากัด
พลังงานและน้ํา การควบคุมน้ําต้อนเครื่องปั่น การควบคุมน้ําเย็น และการบํารุงน้ําเสีย โดยการติดตามทางไกลที่ใช้ HART ช่วยลดความถี่ของการตรวจสอบสถานที่
[ปัญหา และ วิธี แก้ไข ที่ บ่อย]
เครื่องตั้งตําแหน่งไม่สามารถปรับระดับด้วยอัตโนมัติ ̇ ตรวจสอบความดันอากาศที่ให้บริการให้ตรงกับความต้องการอย่างน้อย 4.1 bar (60 psi)ตรวจสอบโมดูล I/P ไดรเวอร์พีเอโซ และให้แน่ใจว่าแกนการตอบสนอง (NAMUR หรือ D-shaft) ติดกับการเชื่อมโยงตัวขับเคลื่อนได้อย่างถูกต้อง.
การบริโภคอากาศที่มากเกินไปหรือเตือนการรั่วระบายอากาศการดําเนิน ValveSight DTM การทดสอบลายเซ็นต์เพื่อแยกการรั่วหรือไม่ใน diaphragm actuator, ท่อ, หรือเรลเลอพนูเมติก
การสูญเสียการสื่อสารบน HART/Fieldbus ̇ ตรวจสอบว่าความดันที่สอดคล้องกับวงจร ≥10 VDC ที่ 20 mA (ความต้านทานจริง ~500 Ω)ตรวจสอบเวอร์ชั่นฟอร์มแวร์ผ่านเมนู LCD/คีย์พาด์ และให้แน่ใจว่าไฟล์ DD/DTM ตรงกับการแก้ไขระบบโฮสต์.
[รุ่นสํารอง]
ตัวล่วงหน้า: Logix 3200 / 3400 (เลิกผลิต) วงการ 3800 เปลี่ยนทั้งคู่ด้วยความจุของอากาศเพิ่มขึ้นถึง 80% ผ่านรีเลยอากาศแบบสองตัวและอิเล็กทรอนิกส์ที่สามารถปรับปรุงฟอร์มแวร์.
ตัวแทนในครอบครัวเดียวกัน: Logix 3800E สําหรับการใช้งานที่มีความรู้สึกต่องบประมาณ (หลุด Foundation Fieldbus และการวินิจฉัย DTM ที่ก้าวหน้า)Logix 3800zb (Zero-Bleed) สําหรับการใช้งานที่สอดคล้องกับสิ่งแวดล้อมที่ต้องการการปล่อยก๊าซที่ไม่มีการปล่อยก๊าซระหว่างการทํางานในสภาพคง.
ราคาที่เท่ากันระหว่างแบรนด์: F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC ข้อดีของ Flowserve อยู่ที่เซ็นเซอร์แบบไม่มีการสัมผัสแบบสององค์ประกอบด้วยเซ็นเซอร์ความดัน 5 ตัวและการปรับขนาดเร็วด้วยปุ่มเดียว.
[ทําไมต้องซื้อจากเรา]
ผู้จําหน่าย Flowserve ที่ได้รับอนุญาตจากโรงงานที่มีการเข้าถึงตรงกับสายการผลิตของ Valtek/Logix
เครื่องตั้งตําแหน่งทุกเครื่องต้องผ่านการทดสอบอากาศก่อนการจัดส่ง รวมถึงการปรับระดับ I/P การตรวจสอบฟังก์ชันรีเล่ย์ และการตรวจสอบฟอร์มแวร์กับรีลีชั่นล่าสุด
การสนับสนุนหลังการขายที่ครอบคลุมการช่วยเหลือการตั้ง ValveSight DTM ที่อยู่ห่างไกล การเปิดใช้งานในสถานที่ และอะไหล่ที่เร่งรัด (โมดูล I / P, ชุดรีเล่ย์, หม้อการตอบสนอง) ด้วยการส่งภายใน 48 ชั่วโมง
[สินค้าและเวลาจัดส่ง]
Logix 3800 มาตรฐาน (HART, อลูมิเนียม Ex d housing): โดยทั่วไป 4 ช่วง 6 สัปดาห์จากการยืนยันการสั่งซื้อ
Logix 3800E (HART, อลูมิเนียมหรือพลาสติกโฮสติก): โดยทั่วไป 3 ช่วง 5 สัปดาห์
การปรับแต่งพิเศษ (Fundation Fieldbus, สแตนเลส Ex d, การติดตั้งทางไกล) 8-12 สัปดาห์ ขึ้นอยู่กับการรับรองและความซับซ้อนของการสร้าง
[แบบ RFQ]
เพื่อขอราคาจ้าง กรุณาระบุ: ชื่อบริษัท / คนติดต่อ / อีเมล / รูปแบบ (3800 หรือ 3800E) / ระเบียบสื่อสาร (HART, FF, หรือ 4-20 mA) / บ้าน (อลูมิเนียม Ex d, อัลลูมิเนียม IS, SS Ex d,หรือพลาสติก GP) / การขับเคลื่อน (การทํางานเพียงครั้งเดียวหรือการทํางานสองครั้ง) / ปริมาณ / การใช้งาน.
