ภาพรวมผลิตภัณฑ์

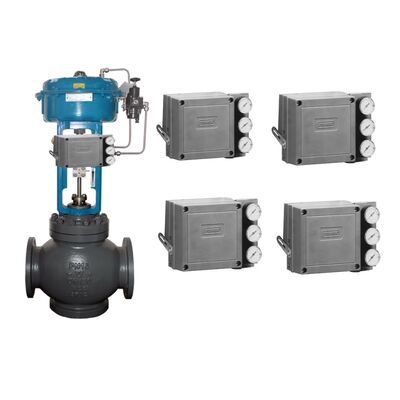

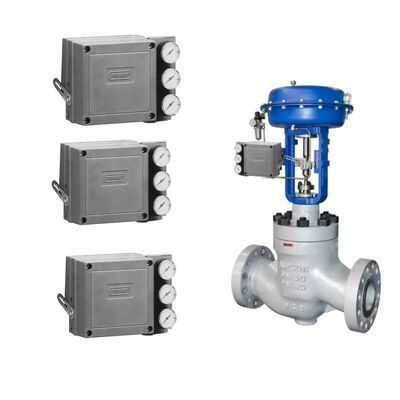

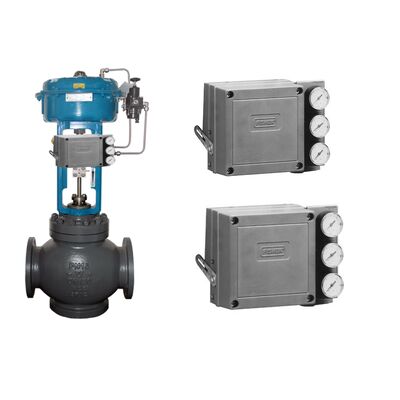

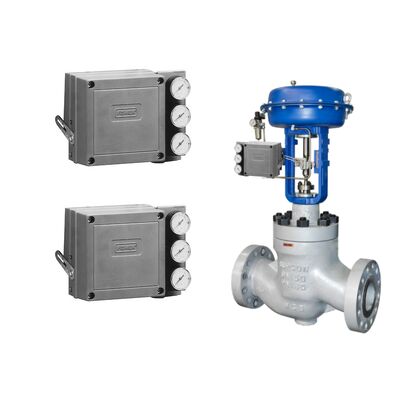

ตัวกำหนดตำแหน่งวาล์วแบบนิวแมติก Fisher 3582 เป็นอุปกรณ์ที่เชื่อถือได้และเป็นโมดูลาร์ที่ติดตั้งโดยตรงบนตัวขับเคลื่อนแบบไดอะแฟรมของ Fisher หรือผู้ผลิตรายอื่น ให้การกำหนดตำแหน่งวาล์วที่แม่นยำโดยการปรับแรงดันตัวขับเคลื่อนเพื่อตอบสนองต่อสัญญาณควบคุมแบบนิวแมติก ซีรีส์นี้รองรับการอัปเกรดการทำงานแบบอิเล็กโทร-นิวแมติกในภาคสนามได้อย่างง่ายดายผ่านตัวแปลง 582i และมีเวอร์ชันที่ผ่านการรับรองสำหรับโรงไฟฟ้านิวเคลียร์ (3582NS)
คุณสมบัติหลัก
ข้อมูลจำเพาะทางเทคนิค
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| สัญญาณอินพุต | นิวแมติก: 0.2–1.0 บาร์ (3–15 psig) หรือ 0.4–2.0 บาร์ (6–30 psig) |
| แรงดันจ่าย | สูงสุด 3.4 บาร์ (50 psig) หรือตามพิกัดของตัวขับเคลื่อน แล้วแต่ว่าค่าใดต่ำกว่า |
| การใช้ลม (สภาวะคงที่) | 0.38–0.54 normal m³/hr ที่แรงดันจ่าย 1.4–2.4 บาร์ |
| ประสิทธิภาพ | ความเป็นเชิงเส้น ±1%, ฮิสเทอรีซิส 0.5% |
| ระยะชักก้านวาล์วสูงสุด | 105 มม. (4.125 นิ้ว) |
| การจำแนกประเภททางไฟฟ้า (สำหรับการอัปเกรด 3582i) | Intrinsically Safe, Explosion-proof, Type n (CSA, FM, ATEX, IECEx) |
| น้ำหนัก | 2.5 กก. (5.5 ปอนด์) |
| การเชื่อมต่อแรงดัน | ทั้งหมด 1/4-18 NPT |
การใช้งาน
เหมาะสำหรับการติดตั้งใหม่หรือการปรับปรุงวาล์วควบคุมแบบสไลด์สเตมในอุตสาหกรรมเคมี, การกลั่น, โรงไฟฟ้า และโรงไฟฟ้านิวเคลียร์ เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการปรับเทียบที่บ่อยครั้งหรือการบำรุงรักษาภาคสนามที่ง่ายดาย
คำถามที่พบบ่อย
Q: ฉันจะติดตั้งตัวกำหนดตำแหน่งบนตัวขับเคลื่อนที่ไม่ใช่ของ Fisher ได้อย่างไร?
A: ใช้ตัวเว้นระยะท่อที่ตัดตามมิติ "X" ที่แสดงในรูปที่ 3 ของคู่มือ
Q: ฉันควรทำอย่างไรก่อนติดตั้งตัวแปลง 582i?
A: ตรวจสอบให้แน่ใจว่าแผ่นยึดมีรูปแบบห้ารู และช่วงอินพุตที่มีอยู่คือ 0.2–1.0 บาร์ (3–15 psig)
Q: อนุญาตให้ใช้เทปพันเกลียวกับการเชื่อมต่อแบบนิวแมติกหรือไม่?
A: ไม่ ควรใช้เฉพาะน้ำยาซีลเกลียวเท่านั้น เพื่อหลีกเลี่ยงการอุดตันช่องทางเล็กๆ
