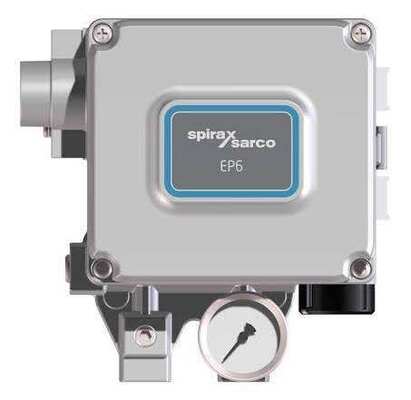

สไปแร็กซ์ ซาร์โค EP6SLS1-A เป็นโพซิชันเนอร์ไฟฟ้า-นิวแมติกที่เชื่อถือได้ ซึ่งแปลงสัญญาณควบคุม 4-20 mA ให้เป็นเอาต์พุตลมที่แม่นยำสำหรับการจัดตำแหน่งวาล์วที่ถูกต้อง ออกแบบมาสำหรับแอคทูเอเตอร์เชิงเส้นแบบทำงานครั้งเดียวที่สอดคล้องกับ NAMUR ทำให้มั่นใจได้ถึงสัดส่วนที่แน่นอนระหว่างสัญญาณอินพุตและระยะชักของวาล์ว พร้อมโครงอะลูมิเนียมหล่อขึ้นรูปที่ทนทาน เหมาะสำหรับการติดตั้งภายนอกอาคาร
| สัญญาณอินพุต | 4-20 mA (ช่วงแยกแอมพลิจูดขั้นต่ำ 8 mA) |
| อิมพีแดนซ์ | สูงสุด 250 ±15 Ω |
| แหล่งจ่ายลม | 1.4 ถึง 7.0 บาร์ (ควบคุม 5 ถึง 10 psi เหนือช่วงสปริงของแอคทูเอเตอร์) |
| คุณภาพอากาศ | ISO 8573-1:2010 คลาส 3:3:2 |
| แรงดันขาออก | 0 ถึง 100% ของแรงดันจ่าย |
| ระยะชักของแอคทูเอเตอร์ (เชิงเส้น) | 20 มม. ถึง 150 มม. |
| การทำงาน | ทำงานครั้งเดียว / ระบายอากาศเมื่อล้มเหลว |
| อุณหภูมิใช้งาน | มาตรฐาน -20 °C ถึง +70 °C |
| อัตราการไหลของอากาศ | 80 LPM @ 1.4 บาร์ |
| การใช้ลมคงที่ | 2.4 LPM @ 1.4 บาร์ |
| การเชื่อมต่อลม | 1/4" NPT หญิง |
| การเชื่อมต่อไฟฟ้า | เคเบิลแกลนด์ M20, ขั้วต่อสำหรับตัวนำ 0.5 ถึง 2.5 มม.² |
| ความไว | ±0.2% F.S. (ทำงานครั้งเดียว) |
| ฮิสเทรีซิส | ±1% F.S. |
| ความเป็นเชิงเส้น | ±1% F.S. (ทำงานครั้งเดียว) |
| การทำซ้ำ | ±0.5% F.S. |
| ระดับการป้องกัน | IP66 |
| วัสดุโครงสร้าง | อะลูมิเนียมหล่อขึ้นรูป (สีกันการกัดกร่อน RAL9016) |
| น้ำหนักขนส่ง | ประมาณ 2.8 กก. (เฉพาะโพซิชันเนอร์; ชุดติดตั้งแยกต่างหาก) |

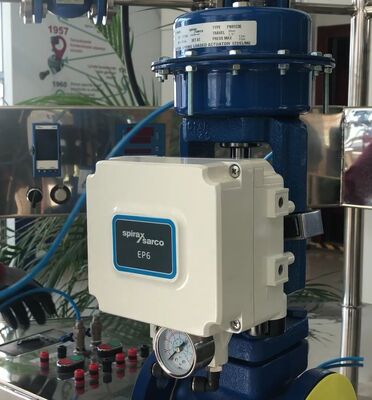

เหมาะอย่างยิ่งสำหรับการควบคุมแบบปรับได้ของวาล์วควบคุมนิวแมติกในระบบไอน้ำ วงจรทำความร้อน สายงานกระบวนการ และโรงงานอุตสาหกรรม โดยเฉพาะอย่างยิ่งกับแอคทูเอเตอร์สไปแร็กซ์ ซาร์โค เช่น PN9000, TN2000 หรือซีรีส์ PNS ซึ่งการจัดตำแหน่งที่แม่นยำช่วยเพิ่มประสิทธิภาพและการตอบสนอง
ถาม: มันทำงานร่วมกับแอคทูเอเตอร์ประเภทใดได้บ้าง?
ตอบ: แอคทูเอเตอร์นิวแมติกแบบเชิงเส้นหรือแบบหมุนที่เข้ากันได้กับ NAMUR; ระยะชักเชิงเส้น 20–150 มม.
ถาม: มันใช้พลังงานจากลูปหรือไม่?
ตอบ: ใช่ - แบบสองสาย ใช้พลังงานโดยตรงจากสัญญาณ 4-20 mA
ถาม: สามารถใช้กลางแจ้งได้หรือไม่?
ตอบ: ได้ ด้วยการป้องกัน IP66 และโครงอะลูมิเนียมที่ผ่านการบำบัดแล้ว
ถาม: ข้อกำหนดแหล่งจ่ายลมคืออะไร?
ตอบ: อากาศสะอาด แห้ง 1.4–7 บาร์ ตามมาตรฐาน ISO 8573-1:2010 คลาส 3:3:2
ถาม: มีมาตรวัดรวมอยู่ด้วยหรือไม่?
ตอบ: รุ่นมาตรฐานมักมีมาตรวัดแรงดันจ่าย/ขาออก
ทีมงานของเราสามารถช่วยในการเลือกชุดติดตั้ง การปรับขนาด หรือความพร้อมใช้งาน - ติดต่อเราเพื่อตั้งค่าวาล์วควบคุมของคุณ
พิจารณาเวอร์ชันหมุน EP6 (EPR) สำหรับแอคทูเอเตอร์แบบควอเตอร์เทิร์น หรือจับคู่กับแอคทูเอเตอร์นิวแมติกซีรีส์ PN9000 ของสไปแร็กซ์ ซาร์โค สำหรับชุดประกอบที่สมบูรณ์
