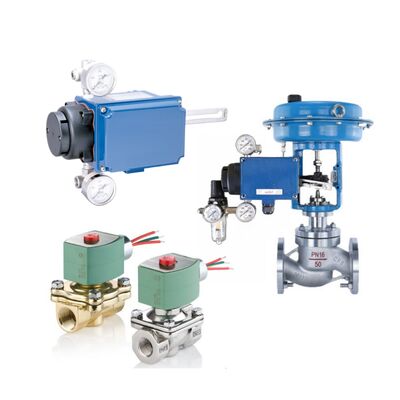

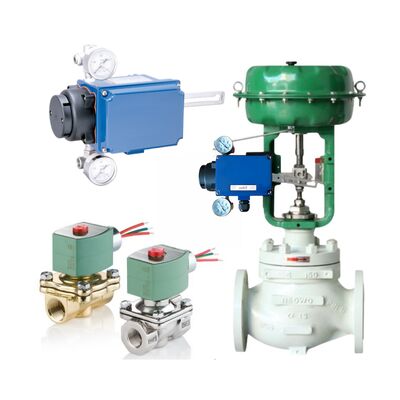

ASCO วาล์วโซเลโนอิดสปูลและ Azbil ซีรีส์ 100 รุ่น AVP100 102 Smart Valve Positioner Valve Controller

ซีรี่ย์ 100 ของ Azbil's Smart Valve Positioner (AVP100/102) เป็นอุปกรณ์ที่ใช้ไมโครคอนโทรลเลอร์ในการแปลงสัญญาณเข้าแบบ DC 4-20 mA เป็นผลิตแบบปนูเมติกเพื่อควบคุมตําแหน่งของวาล์วAVP100 เป็นแบบแอนาล็อกเท่านั้น, ขณะที่ AVP102 รวมโปรต็อกอล HART6 สําหรับการสื่อสารสองทิศทาง. มันรองรับการปรับไฟฟ้าสําหรับความสัมพันธ์ตําแหน่งวาล์วเข้า, รวมถึงเส้นโค้งการไหลแยกช่วงและการกําหนดเอง.ออกแบบสําหรับเครื่องขับเคลื่อนการทํางานแบบเดียว/สองครั้ง, มันมีการตั้งค่าอัตโนมัติสําหรับการตรวจจับและการปรับขนาดตัวขับเคลื่อน เครื่องตั้งตําแหน่งรวมถึงเซ็นเซอร์ VTD สําหรับการตอบสนอง, EPM สําหรับการแปลงไฟฟ้า-ลมการรับรองการควบคุมที่แม่นยํา ด้วยการวินิจฉัยเพื่อความน่าเชื่อถือในสถานที่อุตสาหกรรม.

• การตั้งค่าและการปรับระดับอัตโนมัติ: โปรแกรมที่ทํางานด้วยสวิทช์ตรวจจับประเภทของตัวขับเคลื่อนและปรับ 0 / span; 0 / span มือโดยใช้หมอน
• การบูรณาการ HART (AVP102): รองรับ HART communicator หรือซอฟต์แวร์ CFS100 สําหรับการตั้งค่าสัญญาณปลอม และการวินิจฉัย เช่น ระเบิดเบี่ยงเบนและระเบิดอุณหภูมิ
• การตั้งค่าการควบคุม: การตั้งค่า PARAM สําหรับขนาดของตัวขับเคลื่อน, hysteresis (LIGHT/MEDIUM/HEAVY), ปารามิเตอร์ PID สําหรับการตอบสนองที่ดีที่สุด
• ความปลอดภัยและความปลอดภัย: ตําแหน่งที่ปลอดภัยจากความล้มเหลวในกรณีความล้มเหลวที่วิกฤต, เครื่องอับอัดแรงกระตุ้น, ป้องกันสายฟ้าคะนอง (12 kV/1000 A), การก่อตั้งพื้นดินป้องกัน < 100 Ω
• ลักษณะการบํารุงรักษา: สวิตช์ A/M สําหรับการเลื่อนอากาศด้วยมือ (การกระทําเพียงครั้งเดียว) ปรับสมดุล EPM การวินิจฉัยเองสําหรับความผิดพลาด RAM/ROM/NVM
• แผนกบล็อก: การแปลงสัญลักษณ์ input, การคํานวณ PID, เครื่องขับเคลื่อน EPM, พิเล็ตรีเล่ย์, ความเห็นกลับ VTD; การให้อากาศ 140-700 kPa สําหรับการทํางานที่สมดุล
• รีเล่กลับสําหรับการกระทําสองครั้ง: รวมสําหรับผลิตความดันตรงกันข้าม, ด้วย OUT1 ผ่าน SVP และ OUT2 เบลซิ่ง

ปรับปรุงให้เหมาะกับการตั้งตําแหน่งวาล์วความแม่นยําในอุตสาหกรรมกระบวนการที่ต้องการผลงานที่แข็งแกร่ง เช่น โรงแปรรูปปิโตรเคมีและโรงไฟฟ้าฟิชเชอร์เหมาะสําหรับสถานที่อันตรายที่มีการอนุมัติกันไฟ, การสนับสนุนวงจรควบคุมในระบบที่มีการขัดขวางแม่เหล็กหรือสั่นแรงสูง

• จะทําอย่างไรถ้า VTD ผิดพลาด?ตรวจสอบเลเวอร์การตอบสนองภายในมุม ± 20 °, เครื่องเชื่อม VTD, เส้นทางเข้า; ติดต่อ Azbil หากยังคง
• HI/LO EPM OUT ความผิดพลาด?ตรวจสอบการให้อากาศ, ทางเข้า > 4 mA, A/M ในออโต้, ทําความสะอาดกระปุก/ช่อง, ปรับสมดุล EPM, ทดสอบด้วยการเข้าที่แตกต่างกัน
• ความผิดพลาด OVER TEMP?ตรวจสอบอุณหภูมิ SVP และย้ายไปยังพื้นที่เย็นกว่า
• ความผิดพลาด?ให้แน่ใจว่าสัญญาณเข้าอย่างน้อย 3.85 mA
• ACT ERR ความผิดพลาด?เพิ่มการให้อากาศ ยืนยัน 1-10 psig ผู้ลงนามใช้ ValVue ทําสัญญาณค่า

โทรศัพท์ / WeChat / WhatsApp:

+8613916209596

อีเมล:Svetama@gbsxj.com

• รีเล่ยกระตุ้น: สําหรับการเพิ่มการไหลของอากาศในตัวขับเคลื่อนขนาดใหญ่
• ซอฟต์แวร์สื่อสารสนาม CFS100: สําหรับการตั้งค่าและการวินิจฉัยอย่างละเอียด
• HART Communicator Model 375: สําหรับการปฏิบัติงาน AVP102
• เลเวอร์ขยาย: สําหรับมุมการตอบสนองที่เกิน 20°
• เครื่องปรับสายไฟฟ้า: สําหรับเชื่อมต่อไฟฟ้าในพื้นที่อันตราย
