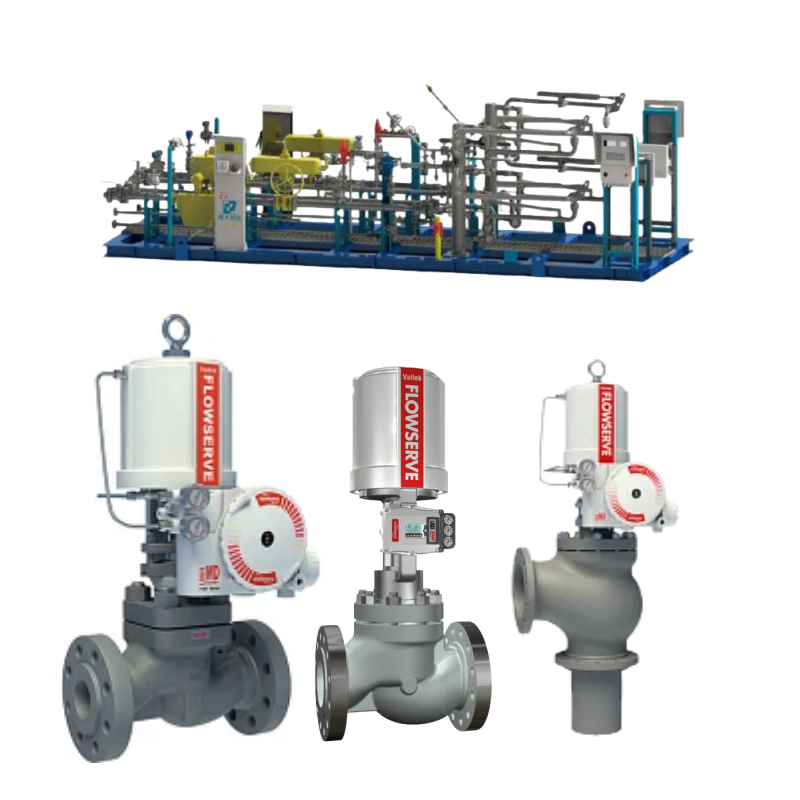

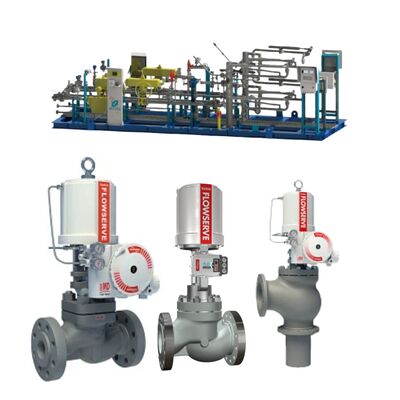

วาล์วควบคุม Flowserve Mark One พร้อม Logix 3800 3200 520 420 Digital Positioner

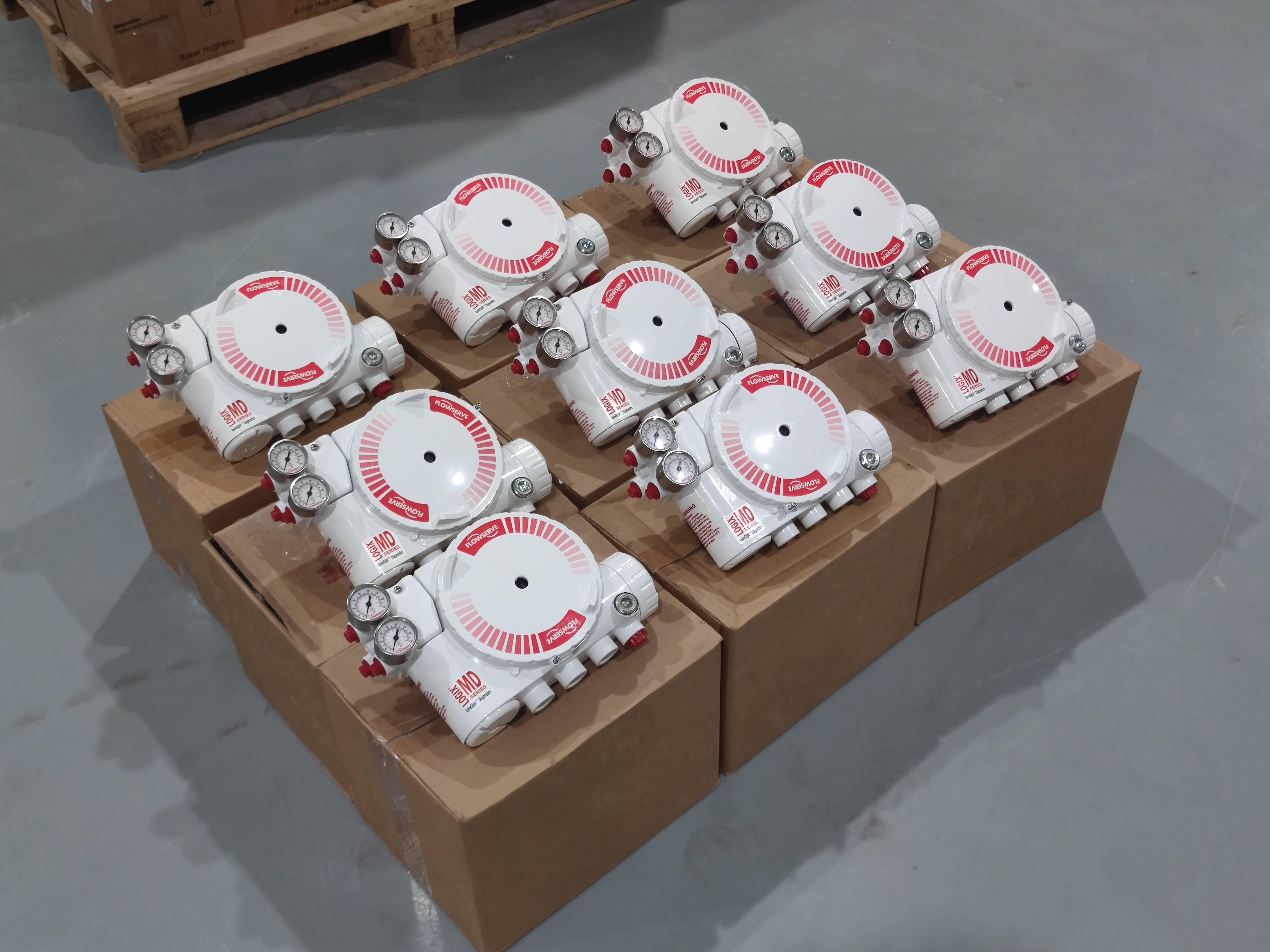

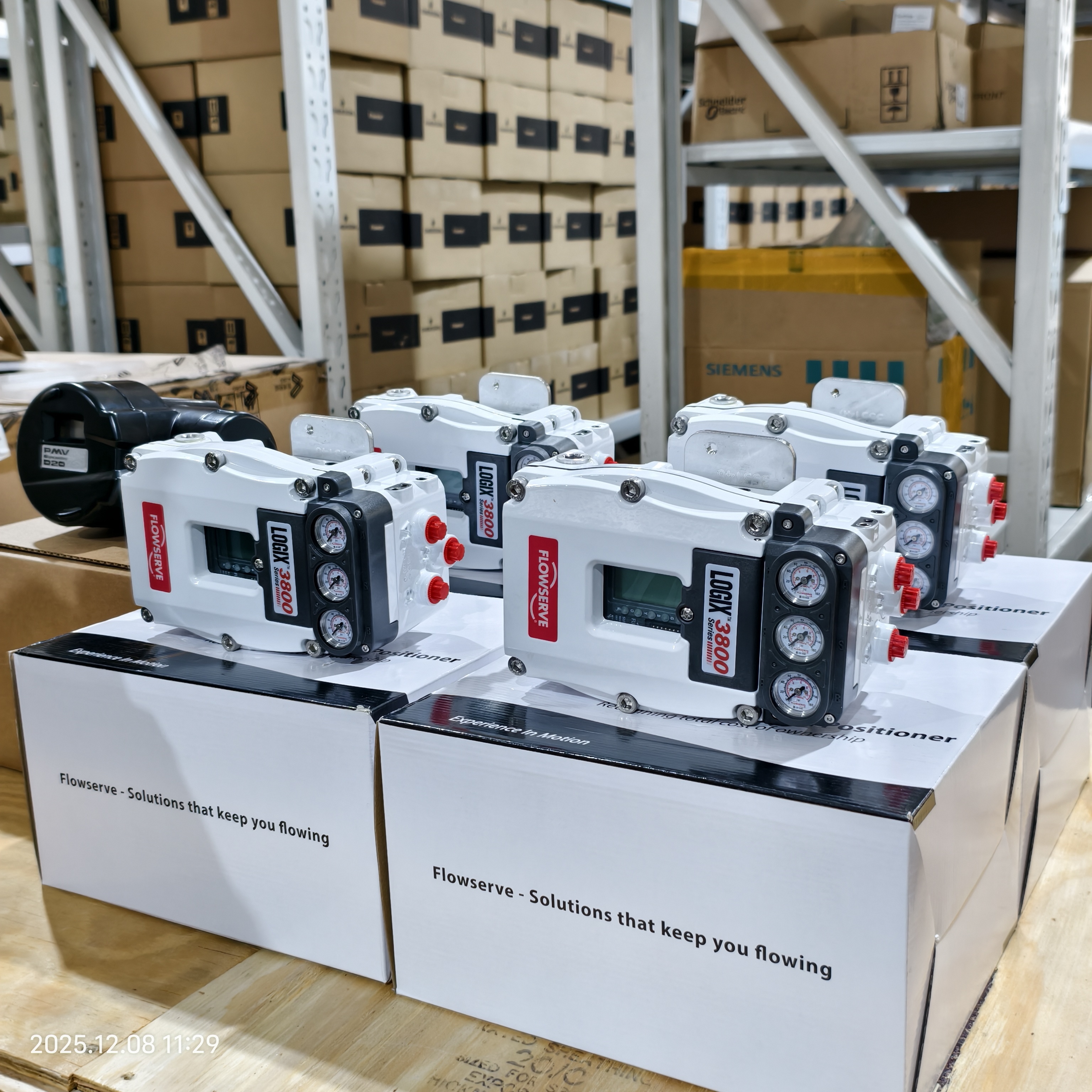

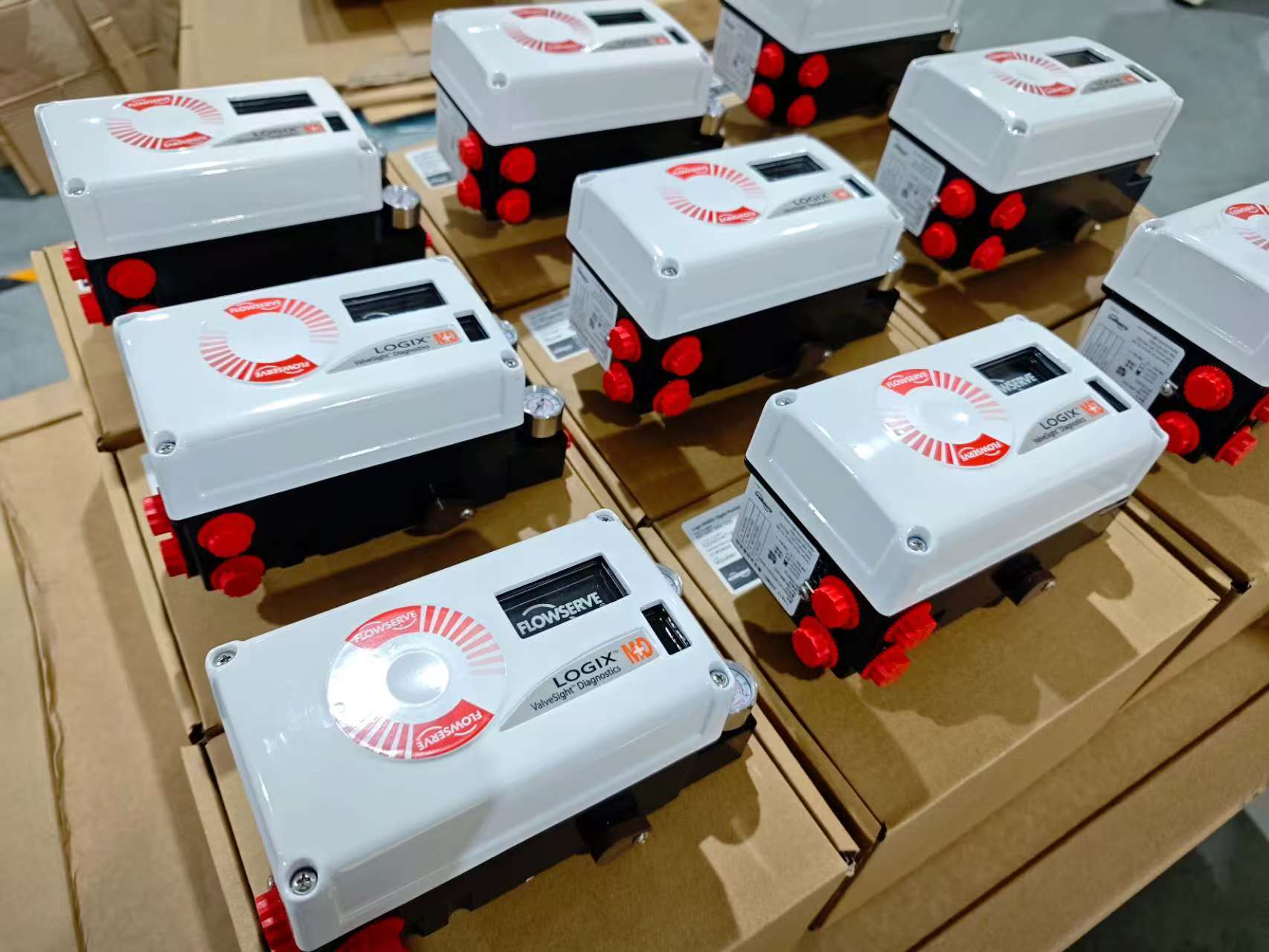

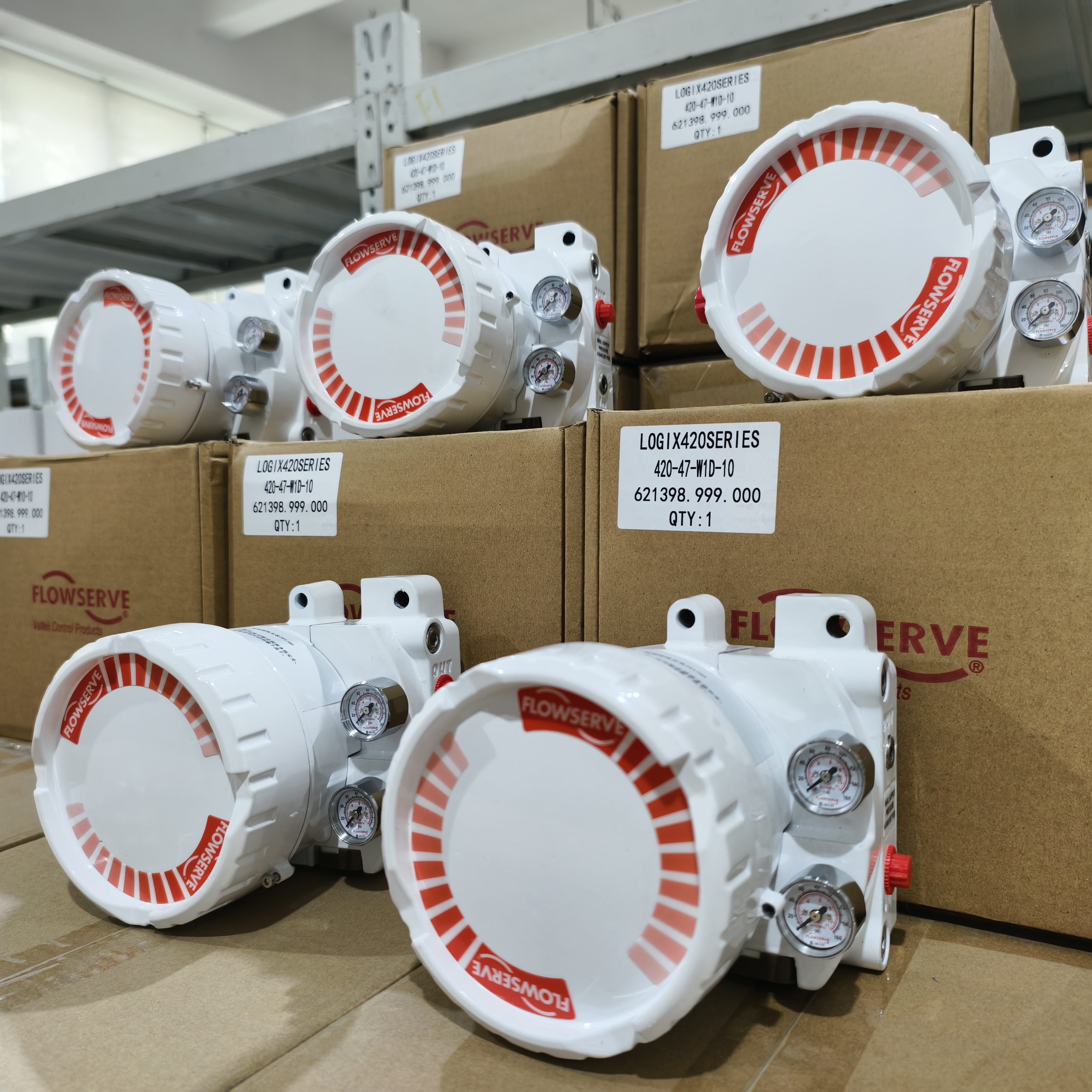

ตัวกำหนดตำแหน่งวาล์วดิจิตอล Flowserve Logix Series รวมถึง Logix 3800, Logix 3200, Logix 520 และ Logix 420 ได้รับการออกแบบมาเพื่อมอบการควบคุมวาล์วที่แม่นยำ เสถียร และเชื่อถือได้สำหรับวาล์วควบคุมนิวแมติกในระบบอัตโนมัติของกระบวนการทางอุตสาหกรรม

ตัวกำหนดตำแหน่งวาล์วอัจฉริยะเหล่านี้ใช้เทคโนโลยีไมโครโปรเซสเซอร์ขั้นสูงเพื่อให้มั่นใจในตำแหน่งวาล์วที่แม่นยำ การตอบสนองที่รวดเร็ว และประสิทธิภาพที่สม่ำเสมอภายใต้สภาวะการทำงานที่แตกต่างกัน ซีรีส์ Logix รองรับโปรโตคอลการสื่อสารแบบอะนาล็อกและดิจิทัล ทำให้เหมาะสำหรับทั้งระบบเดิมและโรงงานดิจิทัลสมัยใหม่

ตัวกำหนดตำแหน่ง Flowserve Logix ใช้กันอย่างแพร่หลายในอุตสาหกรรมน้ำมันและก๊าซ กระบวนการทางเคมี การผลิตไฟฟ้า การบำบัดน้ำ และการใช้งานทางอุตสาหกรรมทั่วไป ซึ่งจำเป็นต้องมีระบบอัตโนมัติที่เชื่อถือได้

• การควบคุมวาล์วแบบดิจิตอลความแม่นยำสูงสำหรับแอคชูเอเตอร์แบบนิวแมติก
• รองรับสัญญาณอินพุต 4–20 mA
• การสื่อสาร HART มีในรุ่นที่เลือก
• การตอบสนองที่รวดเร็วและความแม่นยำของตำแหน่งที่ยอดเยี่ยม
• การสอบเทียบอัตโนมัติเพื่อการใช้งานที่ง่ายขึ้น
• การวินิจฉัยขั้นสูงสำหรับการตรวจสอบสภาพวาล์วและแอคชูเอเตอร์
• เข้ากันได้กับวาล์วควบคุมเชิงเส้นและแบบหมุน
• ปริมาณการใช้อากาศต่ำเพื่อการทำงานที่มีประสิทธิภาพ
• ตัวเครื่องแข็งแรงทนทานเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง
• ดัดแปลงได้ง่ายสำหรับการเปลี่ยนตัวกำหนดตำแหน่งวาล์วแบบอะนาล็อก

ประเภทตัวกำหนดตำแหน่ง

ตัวกำหนดตำแหน่งวาล์วแบบดิจิตอล

สัญญาณอินพุต

กระแสตรง 4–20 มิลลิแอมป์

การสื่อสาร

HART (ขึ้นอยู่กับรุ่น)

ความเข้ากันได้ของวาล์ว

วาล์วควบคุมเชิงเส้นและแบบหมุน

ประเภทแอคชูเอเตอร์

ตัวกระตุ้นนิวแมติกแบบออกฤทธิ์เดี่ยว
ตัวกระตุ้นนิวแมติกแบบสองทาง

ความแม่นยำ

ความแม่นยำของตำแหน่งสูงพร้อมฮิสเทรีซีสต่ำ

การจ่ายอากาศ

อากาศเครื่องมือที่สะอาดและแห้ง

การติดตั้ง

ชุดติดตั้งมาตรฐานหรือแบบกำหนดเองของ NAMUR

สิ่งที่แนบมา

โครงสร้างเกรดอุตสาหกรรมสำหรับการติดตั้งทั้งภายในและภายนอก

การอนุมัติพื้นที่อันตราย

มีจำหน่ายขึ้นอยู่กับรุ่นและการกำหนดค่า

• วาล์วควบคุมอัตโนมัติในการผลิตและการกลั่นน้ำมันและก๊าซ
• การควบคุมการไหล ความดัน และระดับในโรงงานเคมีและปิโตรเคมี
• ระบบควบคุมไอน้ำและสาธารณูปโภคในการผลิตไฟฟ้า
• สิ่งอำนวยความสะดวกน้ำและบำบัดน้ำเสีย
• การควบคุมกระบวนการทางอุตสาหกรรมทั่วไปและระบบวาล์วอัตโนมัติ
• การปรับปรุงวาล์วควบคุมนิวแมติกที่มีอยู่

• ปรับปรุงความแม่นยำในการควบคุมวาล์วและการทำซ้ำ
• เพิ่มความเสถียรของกระบวนการและประสิทธิภาพการดำเนินงาน
• ลดการบำรุงรักษาด้วยการวินิจฉัยในตัว
• ลดความยุ่งยากในการทดสอบการใช้งานด้วยฟังก์ชันการตั้งค่าอัตโนมัติ
• รองรับกลยุทธ์โรงงานดิจิทัลด้วยการสื่อสาร HART
• ยืดอายุการใช้งานของวาล์วควบคุม

ตัวกำหนดตำแหน่งวาล์วดิจิตอล Flowserve Logix รับสัญญาณควบคุม 4–20 mA จากระบบควบคุม

ไมโครโปรเซสเซอร์ภายในจะเปรียบเทียบสัญญาณกับการตอบสนองตำแหน่งวาล์วจริง และปรับเอาต์พุตนิวแมติกตามนั้น

การควบคุมแบบวงปิดนี้รับประกันการวางตำแหน่งวาล์วที่แม่นยำในขณะที่ตรวจสอบประสิทธิภาพของวาล์วและแอคชูเอเตอร์อย่างต่อเนื่อง

ข้อมูลการวินิจฉัยสามารถเข้าถึงได้ทั้งภายในเครื่องหรือจากระยะไกล ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์และลดเวลาหยุดทำงาน

• ติดตั้งตัวกำหนดตำแหน่งเข้ากับวาล์วควบคุมหรือแอคชูเอเตอร์โดยใช้ชุดติดตั้งที่ถูกต้อง
• เชื่อมต่อระบบจ่ายอากาศของอุปกรณ์และท่อนิวแมติก
• ต่อสายลูปสัญญาณ 4–20 mA
• ดำเนินการปรับเทียบและตั้งค่าอัตโนมัติ
• ตรวจสอบจังหวะวาล์วและการตอบสนองระหว่างการทำงาน
