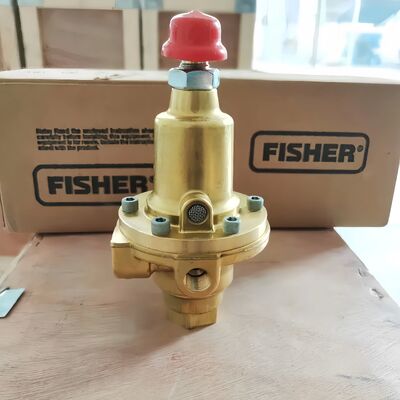

เครื่องควบคุมความดันสูง Fisher ประเภท 1301F และ 1301G เป็น เครื่องควบคุมความดันลดความดันที่ทํางานด้วยตนเองที่ออกแบบมาเพื่อจัดการกับความดันเข้าที่สูงมาก (สูงสุด 6000 psig / 414 bar) และให้ความมั่นคงความดันที่ลดลงเครื่องควบคุมเหล่านี้ถูกใช้อย่างแพร่หลายในสถานที่ที่ก๊าซความดันสูงจําเป็นต้องลดลงสําหรับการจัดส่งเครื่องบิน หรือสําหรับความดันในการบรรทุกในเครื่องควบคุมที่ใช้เครื่องบินพวกเขายังเหมาะสําหรับการลดความดันสูงทั่วไปของก๊าซต่าง ๆ และของเหลวที่เข้ากันได้.
การออกแบบที่แข็งแกร่ง, การควบคุมที่แม่นยํา และความหลากหลายของพวกเขาทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมภาระหนักทั่วน้ํามันและก๊าซ, สารเคมี, การกระจายก๊าซ, การควบคุมกระบวนการ, และอื่น ๆ อีกมากมาย
จํานวนตัวแบบสองรุ่น เพื่อตอบสนองความต้องการการใช้งาน:
| ปริมาตร | ค่า / ระยะ |
|---|---|
| ความดันทางเข้าสูงสุด | 6000 psig / 414 bar |
| ระยะความดันทางออก (1301F) | 10 225 psig / 0.69 15.5 บาร์ |
| ระยะความดันออก (1301G) | 200 500 psig / 13.8 34.5 บาร์ |
| ขนาดช่อง | 5/64 นิ้ว (≈2.0 มม.) |
| สไตล์การเชื่อมต่อ | 1/4" NPT; ตัวเลือก flange CL300, CL600, CL1500 (หรือ PN 25 RF) |
| วัสดุของแผ่นวาล์วและกาสเก็ต (มาตรฐาน) | ไนลอน (PA) ดิสก์, นีโอเพรน (CR) ก๊าซเกต; อุณหภูมิ: 20 ถึง 180 °F / 29 ถึง 82 °C |
| วัสดุของแผ่นวาล์วและก๊าซเคต (สื่อความร้อนสูง/สื่อรุนแรง) | วงจร PTFE, FKM (หรือ EPDM) ซับ; อุณหภูมิสูงสุด 400 °F / 204 °C (ขึ้นอยู่กับการสร้าง) |
| น้ําหนักประมาณ | 8 ปอนด์ / 3.6 kg |
| คออฟชั่นการไหล | Cv ≈ 0.13; Cg ≈ 5.0 (มีประโยชน์สําหรับการคํานวณขนาดและวาล์วช่วย) |
ซีรี่ย์ตัวควบคุมนี้เหมาะสําหรับกรณีเช่น
1301F เหมาะกับการปรับปรุงความดันต่ําลงในสายไฟฟ้าหรือไม่ใช่ ระยะทางออกของ 1301F ราคาเริ่มต้นที่ต่ําสุด 10 psig ทําให้มันเหมาะสําหรับการใช้งานเครื่องมือหรือเครื่องมือ
แล้วถ้าระบบของฉันต้องการความดันที่สูงขึ้น (200500 psig)ใช้รุ่น 1301G ที่รองรับความดันออกจาก 200 ถึง 500 psig
มันทํางานกับของเหลว หรือแค่ก๊าซโดยมีวัสดุแผ่นและแผ่นประปาที่เหมาะสม และภายในขอบเขตที่กําหนดไว้ ระบบควบคุมสามารถทํางานกับน้ําหรือของเหลวที่เข้ากันได้ แม้ว่าการออกแบบหลักของมันจะเป็นสําหรับก๊าซหรืออากาศ

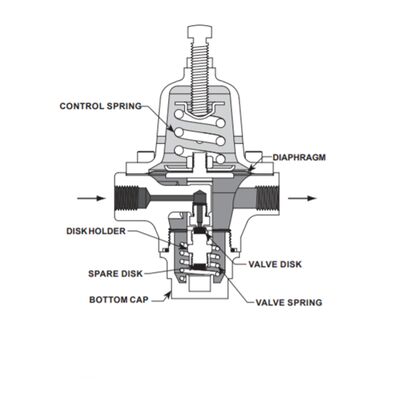

การบํารุงรักษามันยากไหมเปล่า ระบบควบคุมมีแผ่นวาล์วสํารองที่ให้บริการและการออกแบบที่นุ่มนวลสําหรับการปิดที่น่าเชื่อถือ การตรวจสอบระยะเวลาที่แนะนําขึ้นอยู่กับสภาพการใช้งาน
มีวัสดุที่เหมาะสําหรับสารเหลวที่รสหรืออุณหภูมิสูงหรือไม่ใช่ การปรับแต่งด้วยแผ่น PTFE และ FKM / EPDM gaskets สนับสนุนอุณหภูมิที่สูงขึ้นและสื่อที่รุนแรงกว่า
