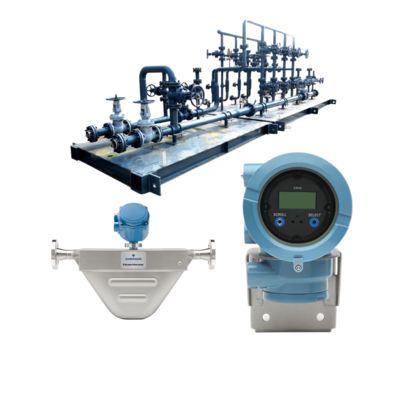

ซีรีส์ Emerson Micro Motion 1700 และ 2700 แสดงถึงวิวัฒนาการที่สำคัญในการออกแบบมิเตอร์วัดการไหลแบบ Coriolis โดยนำเสนอโซลูชันแบบบูรณาการขนาดกะทัดรัดสำหรับแอปพลิเคชันกระบวนการที่หลากหลาย ซึ่งแตกต่างจากระบบสองชิ้นแบบดั้งเดิมที่มีเซ็นเซอร์และเครื่องส่งสัญญาณแยกกัน รุ่นเหล่านี้รวมทั้งสององค์ประกอบไว้ในหน่วยเดียวที่สอดคล้องกัน การรวมนี้ช่วยปรับปรุงการติดตั้ง ลดจุดรั่วไหลที่อาจเกิดขึ้น และเพิ่มความแข็งแกร่งของระบบโดยรวม ออกแบบมาสำหรับงานทั่วไปและสุขอนามัย/สุขาภิบาล เครื่องส่งสัญญาณเหล่านี้เป็นเครื่องมือสำคัญในอุตสาหกรรมต่างๆ เช่น การแปรรูปสารเคมี อาหารและเครื่องดื่ม เภสัชกรรม และวิทยาศาสตร์เพื่อชีวิต ซึ่งมักจะมีพื้นที่จำกัด และการวัดอัตราการไหลของมวล ความหนาแน่น และอุณหภูมิที่แม่นยำและเชื่อถือได้มีความสำคัญต่อประสิทธิภาพของกระบวนการและคุณภาพของผลิตภัณฑ์
| หมวดหมู่ | รายละเอียด |
|---|---|
| ภาพรวมผลิตภัณฑ์ | เครื่องส่งสัญญาณ Emerson Micro Motion 1700 และ 2700 เป็นโซลูชันการวัดการไหลและความหนาแน่นแบบ Coriolis ที่รวมขนาดกะทัดรัดและครบวงจร พวกเขารวมทั้งเซ็นเซอร์และเครื่องส่งสัญญาณไว้ในเครื่องเดียว ลดความซับซ้อนในการติดตั้งและเพิ่มความแข็งแกร่ง ออกแบบมาสำหรับแอปพลิเคชันทั่วไปและสุขอนามัย/สุขาภิบาล |
| หลักการวัด | ขึ้นอยู่กับ ผลกระทบ Coriolis: ของเหลวกระบวนการไหลผ่านท่อสั่นสะเทือน สร้างแรง Coriolis ที่ทำให้เกิดการเปลี่ยนเฟสที่วัดได้ซึ่งเป็นสัดส่วนกับ อัตราการไหลของมวล. ความถี่ของท่อเปลี่ยนแปลงไปตามความหนาแน่นของของเหลว ทำให้สามารถวัด ความหนาแน่น ได้อย่างแม่นยำ การประมวลผลแบบดิจิทัลขั้นสูงคำนวณอัตราการไหลของมวล ความหนาแน่น อุณหภูมิ และค่าที่ได้ เช่น ความเข้มข้นและอัตราการไหลของปริมาตร |
| ปรัชญาการออกแบบ | - การออกแบบ Unibody รวมเอาอุปกรณ์อิเล็กทรอนิกส์และเซ็นเซอร์ไว้ในตัวเครื่องเดียว - กำจัดฮาร์ดแวร์การติดตั้งภายนอก ตู้ และสายเคเบิลหลายเส้น - ลดต้นทุนการติดตั้งและจุดที่อาจเกิดความล้มเหลว (เช่น การเชื่อมต่อหลวม การซึมผ่านของความชื้น) - ขนาดกะทัดรัดเหมาะสำหรับระบบสกีดหรือพื้นที่จำกัด |
| คุณสมบัติหลักและข้อดี | - ความแม่นยำและความเสถียร: อัตราการไหลของมวล ±0.10% (ของเหลว) ความหนาแน่น ±0.0005 g/cm³ - การวินิจฉัยขั้นสูง: รวมถึง Purity Assist™ สำหรับตรวจจับก๊าซที่ถูกดึงเข้ามา - การสื่อสาร: รองรับ HART® และ FOUNDATION™ Fieldbus สำหรับการรวมและการเข้าถึงระยะไกล - การออกแบบสุขาภิบาล (2700): สแตนเลสสตีลขัดเงา พื้นผิวปราศจากรอยแยก การเชื่อมต่อแบบไตรแคลมป์ เป็นไปตามแนวทาง 3-A และ EHEDG - ใช้งานง่าย: อินเทอร์เฟซในพื้นที่ (LI) พร้อมจอแสดงผล รองรับเทคโนโลยี MVD™ (Multi-Variable Digital) สำหรับการเข้าถึงตัวแปรทั้งหมดผ่านที่อยู่เดียว |
| แอปพลิเคชัน | - การฉีดสารเติมแต่งและสารยับยั้งทางเคมี - การกำหนดสูตรชุดและสูตรอาหาร - การโหลดตัวทำละลายและตัวเร่งปฏิกิริยา - การผสมและการถ่ายโอนผลิตภัณฑ์ (สารเคมี อาหาร โรงกลั่น) - การตรวจสอบ CIP (Clean-in-Place) สำหรับการไหล/ความเข้มข้นของสารละลายทำความสะอาด |
| ผลกระทบและประโยชน์ | - รวม ความแม่นยำของ Coriolis เข้ากับการออกแบบที่กะทัดรัดและบูรณาการ - การติดตั้งที่ง่ายขึ้น และลดการบำรุงรักษา - ต้นทุนรวมในการเป็นเจ้าของที่ต่ำกว่า- เชื่อถือได้และหลากหลายสำหรับ OEM และผู้ใช้ปลายทางในกระบวนการที่สำคัญ |
เทคโนโลยีหลักและปรัชญาการออกแบบ
หลักการพื้นฐานเบื้องหลังเครื่องส่งสัญญาณ 1700 และ 2700 ยังคงเป็นผลกระทบ Coriolis ที่พิสูจน์แล้ว ของเหลวกระบวนการไหลผ่านท่อวัดแบบโค้งงอหรือตรง (แตกต่างกันไปตามรุ่น) ซึ่งถูกตั้งค่าให้สั่นสะเทือนด้วยคอยล์ขับเคลื่อน เมื่อของเหลวเคลื่อนที่ผ่านท่อที่สั่น จะทำให้เกิดแรง Coriolis ซึ่งทำให้เกิดการเปลี่ยนเฟสหรือการบิดตัวที่วัดได้ในท่อ เซ็นเซอร์รับสัญญาณในตัวตรวจจับการเบี่ยงเบนนี้ ซึ่งเป็นสัดส่วนโดยตรงกับอัตราการไหลของมวล ในเวลาเดียวกัน ความถี่ธรรมชาติของท่อที่สั่นสะเทือนได้รับอิทธิพลจากความหนาแน่นของของเหลวภายใน ทำให้สามารถวัดความหนาแน่นได้อย่างแม่นยำสูง สมองดิจิทัลของเครื่องส่งสัญญาณในตัวประมวลผลสัญญาณดิบเหล่านี้แบบเรียลไทม์โดยใช้อัลกอริธึมขั้นสูงเพื่อคำนวณอัตราการไหลของมวล ความหนาแน่น อุณหภูมิ และค่าที่ได้ เช่น ความเข้มข้นและอัตราการไหลของปริมาตร
นวัตกรรมที่สำคัญของซีรีส์เหล่านี้คือ การออกแบบ unibody ด้วยการติดตั้งอุปกรณ์อิเล็กทรอนิกส์ของเครื่องส่งสัญญาณโดยตรงบนเซ็นเซอร์ Emerson จึงไม่จำเป็นต้องใช้ฮาร์ดแวร์การติดตั้งภายนอก ตู้แยกต่างหาก และสายเคเบิลหลายเส้นที่เชื่อมต่อเครื่องส่งสัญญาณระยะไกลกับเซ็นเซอร์ ซึ่งไม่เพียงแต่ช่วยลดต้นทุนการติดตั้งทั้งหมดเท่านั้น แต่ยังช่วยลดจุดที่อาจเกิดความล้มเหลว เช่น การเชื่อมต่อหลวมหรือการซึมผ่านของความชื้นในท่อร้อยสาย รูปแบบขนาดกะทัดรัดทำให้มิเตอร์เหล่านี้เหมาะสำหรับการติดตั้งในสกีดที่คับแคบหรือพื้นที่ที่มีพื้นที่แผงจำกัด
คุณสมบัติหลักและข้อดีด้านประสิทธิภาพ
แม้จะมีขนาดกะทัดรัด แต่เครื่องส่งสัญญาณ 1700 และ 2700 ก็เต็มไปด้วยคุณสมบัติที่ให้ประโยชน์ด้านประสิทธิภาพอย่างมาก:
ความแม่นยำและความเสถียรเป็นพิเศษ: ให้การวัดอัตราการไหลของมวล (โดยทั่วไป ±0.10% ของอัตราสำหรับของเหลว) และความหนาแน่น (±0.0005 g/cm³) ที่แม่นยำและเสถียรสูง ทำให้มั่นใจได้ถึงความสมบูรณ์ของข้อมูลสำหรับการประมวลผลแบบชุด การผสม และแอปพลิเคชันการถ่ายโอนการดูแล
การวินิจฉัยขั้นสูง: ฟังก์ชันการวินิจฉัยในตัว เช่น คุณสมบัติ Purity Assist™ ช่วยตรวจจับการมีอยู่ของก๊าซที่ถูกดึงเข้ามาในกระแสของเหลว แจ้งเตือนผู้ปฏิบัติงานถึงสภาวะที่อาจส่งผลกระทบต่อความถูกต้องของการวัด ซึ่งช่วยให้การจัดการกระบวนการเชิงรุก
การสื่อสารที่ยืดหยุ่น: เครื่องส่งสัญญาณรองรับโปรโตคอลการสื่อสารดิจิทัลหลัก รวมถึงโปรโตคอล HART® ที่แพร่หลายและ FOUNDATION™ Fieldbus ซึ่งช่วยให้สามารถรวมเข้ากับสถาปัตยกรรมควบคุมที่มีอยู่ได้อย่างราบรื่น และช่วยให้สามารถกำหนดค่า ตรวจสอบ และดึงข้อมูลจากระยะไกลโดยใช้เครื่องมือสื่อสารแบบมือถือหรือซอฟต์แวร์การจัดการสินทรัพย์
การออกแบบสุขอนามัยและสุขาภิบาล (ซีรีส์ 2700): เครื่องส่งสัญญาณ Micro Motion 2700 ได้รับการออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันที่ต้องการมาตรฐานสุขอนามัยที่เข้มงวด มีพื้นผิวสแตนเลสสตีลขัดเงา การออกแบบที่ปราศจากรอยแยก และการเชื่อมต่อแบบไตรแคลมป์ที่ตรงตามแนวทาง 3-A และ EHEDG ทำให้เหมาะสำหรับกระบวนการอาหาร เครื่องดื่ม นม และเภสัชกรรม ซึ่งความสามารถในการทำความสะอาดและการป้องกันการเกาะตัวของแบคทีเรียมีความสำคัญสูงสุด
การใช้งานที่เป็นมิตรกับผู้ใช้: การกำหนดค่าทำได้ง่ายขึ้นผ่านอินเทอร์เฟซในพื้นที่ (LI) ที่ใช้งานง่ายพร้อมจอแสดงผลที่ชัดเจน หรือผ่านโปรโตคอลการสื่อสารระยะไกล มิเตอร์ยังติดตั้งเทคโนโลยี Emersons MVD™ (Multi-Variable Digital) ซึ่งช่วยให้เข้าถึงตัวแปรที่วัดและคำนวณทั้งหมดผ่านที่อยู่ของอุปกรณ์เดียว
แอปพลิเคชันและผลกระทบ
ลักษณะแบบบูรณาการของ Micro Motion 1700 และ 2700 ทำให้มีความหลากหลายเป็นพิเศษ แอปพลิเคชันทั่วไป ได้แก่:
การฉีดสารเติมแต่งและสารยับยั้งทางเคมี: การจ่ายสารเคมีราคาแพงในปริมาณน้อยอย่างแม่นยำ
การกำหนดสูตรชุดและสูตรอาหาร: การรับประกันสัดส่วนที่ถูกต้องของส่วนผสมหลายอย่างในส่วนผสม
การโหลดตัวทำละลายและตัวเร่งปฏิกิริยา: การเติมสารลงในเครื่องปฏิกรณ์ในปริมาณที่แม่นยำ
การผสมและการถ่ายโอนผลิตภัณฑ์: ในแอปพลิเคชันอาหาร สารเคมี และโรงกลั่น
การตรวจสอบ CIP (Clean-in-Place): การตรวจสอบการไหลและความเข้มข้นของสารละลายทำความสะอาด
โดยสรุป เครื่องส่งสัญญาณ Emerson Micro Motion 1700 และ 2700 ประสบความสำเร็จในการรวมความแม่นยำโดยธรรมชาติของการวัด Coriolis เข้ากับข้อดีในทางปฏิบัติของการออกแบบที่กะทัดรัดและบูรณาการ พวกเขานำเสนอต้นทุนรวมในการเป็นเจ้าของที่ต่ำกว่าผ่านการติดตั้งที่ง่ายขึ้น ลดการบำรุงรักษา และประสิทธิภาพที่เชื่อถือได้ ทำให้เป็นตัวเลือกที่เหมาะสำหรับ OEM และผู้ใช้ปลายทางที่กำลังมองหาโซลูชันที่แข็งแกร่งและประหยัดพื้นที่สำหรับความท้าทายในการวัดกระบวนการที่สำคัญ
