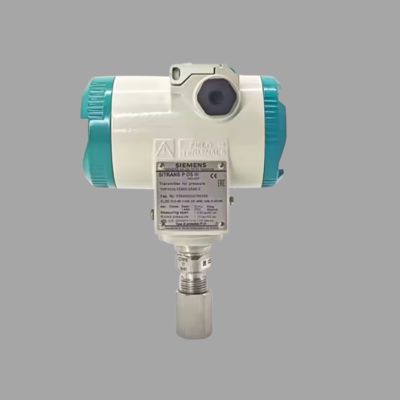

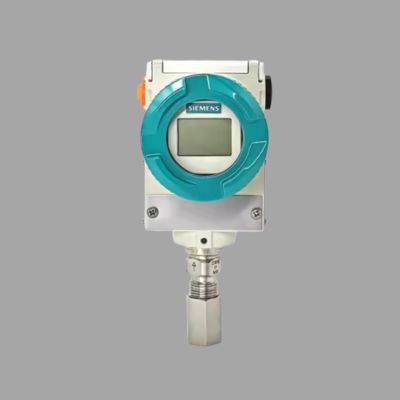

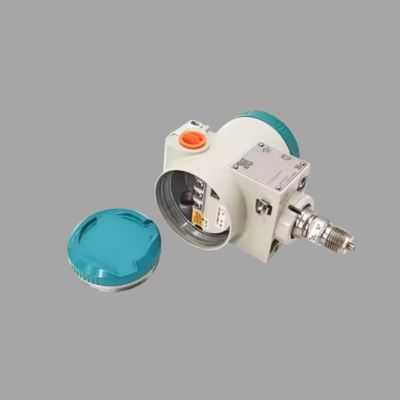

Siemens SITRANS P320 (7MF0300): เครื่องส่งสัญญาณแรงดันสัมบูรณ์ขนาดกะทัดรัดและชาญฉลาด
ซีรีส์ Siemens SITRANS P320 โดยมีรุ่น 7MF0300 ระบุถึงรุ่นเฉพาะภายในตระกูลนี้ เป็นโซลูชันที่ทันสมัย กะทัดรัด และมีความสามารถสูงสำหรับการวัดแรงดันสัมบูรณ์ในกระบวนการทางอุตสาหกรรมที่หลากหลาย ออกแบบโดยมีแกนหลักคือความเรียบง่าย ความน่าเชื่อถือ และความชาญฉลาด เครื่องส่งสัญญาณนี้ได้รับการออกแบบมาเพื่อส่งมอบการวัดที่แม่นยำและเสถียรในการใช้งานตั้งแต่การผลิตสารเคมีและเภสัชกรรมไปจนถึงอาหารและเครื่องดื่ม การบำบัดน้ำ และระบบ HVAC รุ่น 7MF0300 แสดงให้เห็นถึงความมุ่งมั่นของ Siemens ในการจัดหาเครื่องมืออเนกประสงค์ที่ติดตั้ง กำหนดค่า และบำรุงรักษาง่าย ซึ่งช่วยลดต้นทุนการเป็นเจ้าของทั้งหมด
เทคโนโลยีหลักและหลักการวัด
SITRANS P320 ใช้ เซ็นเซอร์ซิลิคอน piezoresistiveที่ทันสมัย เทคโนโลยีเซ็นเซอร์นี้เป็นที่รู้จักกันดีในเรื่องอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่สูงและการตอบสนองแบบไดนามิกที่ยอดเยี่ยม เมื่อแรงดันถูกนำไปใช้กับไดอะแฟรมซิลิคอน ความต้านทานไฟฟ้าของมันจะเปลี่ยนไปตามสัดส่วนเนื่องจากผลกระทบ piezoresistive การเปลี่ยนแปลงเล็กน้อยนี้ถูกตรวจพบโดยไมโครโปรเซสเซอร์ในตัว ซึ่งประมวลผลสัญญาณ ใช้การแก้ไขอุณหภูมิและความเป็นเชิงเส้นที่ซับซ้อน และแปลงเป็นเอาต์พุตมาตรฐาน 7MF0300 ในฐานะเครื่องส่งสัญญาณแรงดันสัมบูรณ์ จะวัดแรงดันสัมพัทธ์กับสุญญากาศที่สมบูรณ์แบบ (การอ้างอิงแรงดันเป็นศูนย์) ทำให้เหมาะสำหรับการใช้งานที่ต้องตรวจสอบแรงดันโดยไม่ขึ้นกับการเปลี่ยนแปลงของบรรยากาศ
| หมวดหมู่ | รายละเอียด |
|---|---|
| ชื่อผลิตภัณฑ์ | เครื่องส่งสัญญาณแรงดันสัมบูรณ์ Siemens SITRANS P320 |
| รุ่นย่อย | 7MF0300 |
| ซีรีส์ | SITRANS P320 |
| ประเภท | เครื่องส่งสัญญาณแรงดันสัมบูรณ์ขนาดกะทัดรัดและชาญฉลาด |
| หลักการวัด | เซ็นเซอร์ซิลิคอน Piezoresistive (วัดแรงดันสัมพัทธ์กับการอ้างอิงสุญญากาศ) |
| ความแม่นยำ | สูงสุด ±0.25% ของช่วง |
| ความเสถียร | ความเสถียรในระยะยาวดีเยี่ยม การดริฟท์น้อยที่สุด ลดความจำเป็นในการปรับเทียบใหม่ |
| เวลาตอบสนอง | รวดเร็ว เหมาะสำหรับกระบวนการแบบไดนามิก |
| สัญญาณเอาต์พุต | 4–20 mA พร้อม HART® (สัญญาณดิจิทัลซ้อนทับ) |
| อิเล็กทรอนิกส์ | การประมวลผลสัญญาณแบบใช้ไมโครโปรเซสเซอร์พร้อมการแก้ไขอุณหภูมิและความเป็นเชิงเส้น |
| ส่วนต่อประสานผู้ใช้ | จอ LCD มีไฟพื้นหลังขนาดใหญ่ ส่วนต่อประสานผู้ใช้ในพื้นที่ (LUI) แบบสามปุ่มที่ใช้งานง่าย |
| การบันทึกข้อมูล | เครื่องบันทึกข้อมูลในตัว (สูงสุด 65,000 ค่าพร้อมการประทับเวลา) |
| การสื่อสาร | โปรโตคอล HART รองรับทั้งโครงสร้างพื้นฐานแบบอะนาล็อกและการจัดการสินทรัพย์ดิจิทัล |
| การก่อสร้าง / วัสดุ | การเชื่อมต่อกระบวนการสแตนเลส ตัวเรือนน้ำหนักเบา ทนทาน |
| ระดับการป้องกัน | IP65, IP66, IP67 (ขึ้นอยู่กับการกำหนดค่า) |
| ความทนทานต่อสิ่งแวดล้อม | ทนทานต่อความชื้น ฝุ่น และบรรยากาศที่มีฤทธิ์กัดกร่อน |
| การปฏิบัติตามข้อกำหนดด้านความปลอดภัย | SIL 2 (IEC 61508) |
| การอนุมัติพื้นที่อันตราย | ATEX, IECEx (การใช้งานในบรรยากาศที่ระเบิดได้) |
| แอปพลิเคชัน | การวัดแรงดันในภาชนะ/ท่อ การวัดระดับของเหลวในถัง การตรวจสอบตัวกรอง/ปั๊ม การทดสอบการรั่วไหล |
| อุตสาหกรรม | เคมี, เภสัชกรรม, อาหารและเครื่องดื่ม, การบำบัดน้ำ, HVAC |
| ประโยชน์ | การออกแบบที่กะทัดรัด ติดตั้งและกำหนดค่าได้ง่าย การวินิจฉัยในตัว ลดต้นทุนการเป็นเจ้าของทั้งหมด |
| ข้อได้เปรียบพิเศษ | การบันทึกข้อมูลในตัว อินเทอร์เฟซที่ใช้งานง่าย การสื่อสารที่ยืดหยุ่น การป้องกันสิ่งแวดล้อมที่แข็งแกร่ง |
แพ็คเกจเซ็นเซอร์และอิเล็กทรอนิกส์ขั้นสูงนี้ให้ประโยชน์ด้านประสิทธิภาพที่สำคัญหลายประการ:
ความแม่นยำสูง: อุปกรณ์มีความแม่นยำที่น่าประทับใจ โดยทั่วไปสูงถึง ±0.25% ของช่วงที่เลือก ทำให้มั่นใจได้ถึงข้อมูลที่เชื่อถือได้สำหรับการควบคุมและตรวจสอบกระบวนการ
ความเสถียรที่ยอดเยี่ยม: การออกแบบเซ็นเซอร์ที่แข็งแกร่งและอัลกอริธึมการประมวลผลสัญญาณขั้นสูงช่วยลดการดริฟท์ในระยะยาว ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอตลอดระยะเวลาที่ยาวนานและลดความจำเป็นในการปรับเทียบใหม่บ่อยครั้ง
เวลาตอบสนองที่รวดเร็ว: การออกแบบเซ็นเซอร์โดยธรรมชาติช่วยให้เซ็นเซอร์ตอบสนองต่อการเปลี่ยนแปลงของแรงดันในกระบวนการได้อย่างรวดเร็ว ซึ่งมีความสำคัญอย่างยิ่งสำหรับกระบวนการแบบไดนามิกที่ต้องการการควบคุมอย่างเข้มงวด
คุณสมบัติการออกแบบและฟังก์ชันการทำงาน
SITRANS P320 (7MF0300) อยู่ในตัวเรือนขนาดกะทัดรัด น้ำหนักเบา แต่แข็งแกร่ง ซึ่งออกแบบมาเพื่อการจัดการและการติดตั้งที่ง่ายดาย ปรัชญาการออกแบบเน้นความเป็นมิตรกับผู้ใช้โดยไม่ลดทอนความทนทานหรือประสิทธิภาพ
คุณสมบัติหลัก ได้แก่:
ส่วนต่อประสานผู้ใช้ที่ใช้งานง่าย: เครื่องส่งสัญญาณติดตั้งจอ LCD มีไฟพื้นหลังขนาดใหญ่และชัดเจน และส่วนต่อประสานผู้ใช้ในพื้นที่ (LUI) แบบสามปุ่มที่ใช้งานง่าย ซึ่งช่วยให้กำหนดค่า วินิจฉัย และแก้ไขปัญหาได้ง่ายในสถานที่โดยไม่จำเป็นต้องใช้เครื่องมือหรืออุปกรณ์ภายนอก
การบันทึกข้อมูลในตัว: คุณสมบัติเด่นคือฟังก์ชันเครื่องบันทึกข้อมูลในตัว สามารถบันทึกค่าการวัดได้สูงสุด 65,000 ค่าพร้อมการประทับเวลา ซึ่งมีคุณค่าอย่างยิ่งสำหรับการเพิ่มประสิทธิภาพกระบวนการ การแก้ไขปัญหาเป็นระยะๆ และการจัดทำเอกสารเพื่อวัตถุประสงค์ในการประกันคุณภาพ
การสื่อสารที่ยืดหยุ่น: เครื่องส่งสัญญาณรองรับโปรโตคอล HART ที่มีอยู่ทั่วไป (4...20 mA พร้อมสัญญาณดิจิทัลซ้อนทับ) ทำให้มั่นใจได้ถึงการผสานรวมที่ราบรื่นเข้ากับทั้งโครงสร้างพื้นฐานการเดินสายแบบอะนาล็อกที่มีอยู่และระบบการจัดการสินทรัพย์ดิจิทัลที่ทันสมัย ซึ่งช่วยให้สามารถกำหนดค่าและตรวจสอบระยะไกลได้โดยใช้เครื่องมือสื่อสารแบบมือถือหรือซอฟต์แวร์ระบบควบคุม
โครงสร้างที่แข็งแกร่ง: ด้วยการเชื่อมต่อกระบวนการสแตนเลสคุณภาพสูงและตัวเรือนที่ให้ระดับการป้องกัน IP65, IP66 หรือ IP67 เครื่องส่งสัญญาณจึงถูกสร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง รวมถึงการสัมผัสกับความชื้น ฝุ่น และบรรยากาศที่มีฤทธิ์กัดกร่อน
ความปลอดภัยและการรับรอง: SITRANS P320 ได้รับการออกแบบและรับรองตามมาตรฐานสากลด้านความปลอดภัย (SIL 2 ตาม IEC 61508) และสำหรับการใช้งานในบรรยากาศที่อาจเกิดการระเบิด (ATEX, IECEx)
แอปพลิเคชัน
เครื่องส่งสัญญาณแรงดันสัมบูรณ์ Siemens SITRANS P320 7MF0300 มีความหลากหลายเป็นพิเศษ แอปพลิเคชันทั่วไป ได้แก่:
การวัดแรงดันในภาชนะปิด: การตรวจสอบและควบคุมแรงดันในถัง ปฏิกิริยา และท่อ
การวัดระดับของเหลว: การคำนวณระดับของเหลวในถังที่ไม่ได้รับแรงดันหรือปิดภายใต้สภาวะกระบวนการที่แตกต่างกัน
การตรวจสอบตัวกรอง: การระบุสถานะการอุดตันของตัวกรองและปั๊มโดยการวัดแรงดันตกคร่อม
การทดสอบการรั่วไหล: ให้การวัดแรงดันสัมบูรณ์ที่แม่นยำสำหรับการทดสอบความสมบูรณ์ของระบบที่ปิดสนิท
โดยสรุป Siemens SITRANS P320 (7MF0300) เป็นเครื่องส่งสัญญาณแรงดันสัมบูรณ์ที่ชาญฉลาด กะทัดรัด และเชื่อถือได้สูง ซึ่งผสมผสานเทคโนโลยีเซ็นเซอร์ขั้นสูงเข้ากับการออกแบบที่เน้นผู้ใช้เป็นศูนย์กลาง การผสมผสานระหว่างความแม่นยำ ความสามารถในการวินิจฉัย เช่น การบันทึกข้อมูล และการสื่อสารที่ยืดหยุ่น ทำให้เป็นตัวเลือกที่เหนือกว่าและพร้อมสำหรับอนาคตสำหรับงานวัดแรงดันทางอุตสาหกรรมที่หลากหลาย
