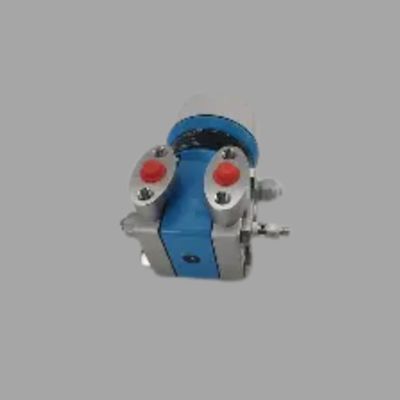

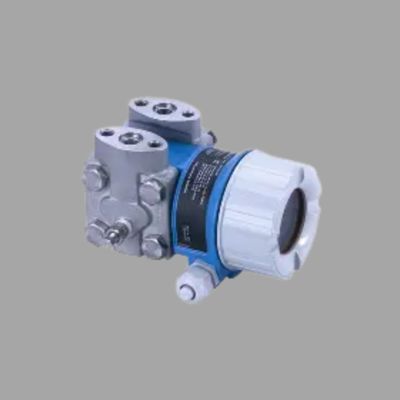

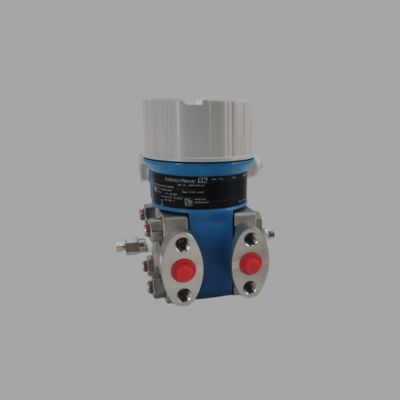

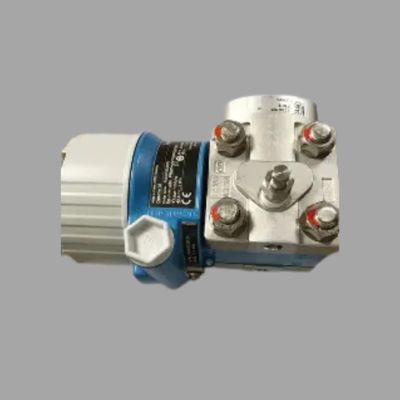

The Endress+Hauser Cerabar PMD55B เป็นเครื่องส่งสัญญาณความดันแตกต่างที่ซับซ้อนซึ่งออกแบบมาสำหรับการใช้งานในกระบวนการที่สำคัญซึ่งต้องการความแม่นยำและความน่าเชื่อถือในการวัดผลเป็นพิเศษ ในฐานะที่เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์เครื่องมือระดับพรีเมียมของ Endress+Hauser อุปกรณ์นี้ผสมผสานเทคโนโลยีเซ็นเซอร์ขั้นสูงเข้ากับฟังก์ชันการทำงานอัจฉริยะเพื่อมอบประสิทธิภาพที่เหนือกว่าในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ PMD55B ได้รับการออกแบบมาโดยเฉพาะสำหรับการวัดความแตกต่างของแรงดันที่แม่นยำในแอปพลิเคชันต่างๆ รวมถึงการวัดการไหล การตรวจจับระดับในถังปิด และการตรวจสอบตัวกรองในอุตสาหกรรมต่างๆ เช่น น้ำมันและก๊าซ การแปรรูปสารเคมี การผลิตกระแสไฟฟ้า และการผลิตยา
หัวใจสำคัญของ Cerabar PMD55B คือ เทคโนโลยีเซ็นเซอร์ Ceracore ที่ได้รับการพิสูจน์แล้วของ Endress+Hauser ซึ่งมีองค์ประกอบเซ็นเซอร์ซิลิคอนคริสตัลเดี่ยว เซ็นเซอร์ขั้นสูงนี้ทำงานบนหลักการ piezoresistive ซึ่งความเครียดที่เกิดจากแรงดันในโครงสร้างคริสตัลซิลิคอนทำให้เกิดการเปลี่ยนแปลงที่วัดได้ในความต้านทานไฟฟ้า เซ็นเซอร์ประกอบด้วยไดอะแฟรมซิลิคอนบางและยืดหยุ่นพร้อมเกจวัดความเครียดในตัวที่จัดเรียงในรูปแบบสะพาน Wheatstone เมื่อใช้แรงดันแตกต่างกันทั่วไดอะแฟรม การเสียรูปที่เกิดขึ้นจะสร้างสัญญาณเอาต์พุตไฟฟ้าตามสัดส่วน เทคโนโลยีนี้ให้ความแม่นยำเป็นพิเศษ การตอบสนองแบบไดนามิกที่ยอดเยี่ยม และความไวต่ออุณหภูมิน้อยที่สุด ชุดประกอบเซ็นเซอร์แบบเชื่อมทั้งหมดและปราศจากน้ำมันช่วยให้มั่นใจได้ถึงความเสถียรในระยะยาวและกำจัดจุดรั่วไหลที่อาจเกิดขึ้น ทำให้เหมาะสำหรับการจัดการกับสื่อที่มีฤทธิ์กัดกร่อนและรักษาความสมบูรณ์ของการวัดในช่วงระยะเวลาที่ยาวนาน
ประสิทธิภาพการวัดที่ยอดเยี่ยม: PMD55B ให้ความแม่นยำที่โดดเด่น โดยทั่วไปภายใน ±0.04% ของช่วงที่สอบเทียบแล้ว พร้อมตัวเลือกสำหรับความแม่นยำที่สูงขึ้น อุปกรณ์ยังคงรักษาความเสถียรและความสามารถในการทำซ้ำได้ดีเยี่ยม โดยมีลักษณะการดริฟท์ในระยะยาวน้อยกว่า 0.1% ของ URL ต่อปี ความสามารถในการประมวลผลสัญญาณขั้นสูงช่วยให้มั่นใจได้ถึงการวัดที่เชื่อถือได้แม้ภายใต้สภาวะที่ท้าทาย รวมถึงการเปลี่ยนแปลงแรงดันอย่างรวดเร็ว ความผันผวนของอุณหภูมิ และคุณสมบัติของสื่อกระบวนการที่แตกต่างกัน
ความปลอดภัยและการรับรองขั้นสูง: เครื่องส่งสัญญาณได้รับการออกแบบมาเพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยที่เข้มงวดที่สุด โดยได้รับการรับรอง SIL 2 ตามมาตรฐาน IEC 61508/61511 มีการวินิจฉัยตนเองในตัวที่ครอบคลุมซึ่งตรวจสอบสุขภาพของอุปกรณ์และสภาวะของกระบวนการอย่างต่อเนื่อง โครงสร้างที่แข็งแกรวมถึงตัวเรือนสแตนเลสสตีลแบบเชื่อมและตัวเลือกไดอะแฟรมหลายแบบ (Hastelloy, tantalum, gold) เพื่อต้านทานการกัดกร่อน อุปกรณ์มีการรับรองระดับสากลสำหรับการใช้งานในพื้นที่อันตราย (ATEX, IECEx, FM) และเป็นไปตามคำแนะนำของ NAMUR สำหรับการใช้งานในอุตสาหกรรมกระบวนการ
ฟังก์ชันการทำงานและการวินิจฉัยอัจฉริยะ: PMD55B รวม เทคโนโลยี Heartbeat ของ Endress+Hauser ซึ่งให้ความสามารถในการตรวจสอบและตรวจสอบตนเองอย่างต่อเนื่อง ซึ่งรวมถึงการตรวจจับความผิดปกติของเซ็นเซอร์ ความล้มเหลวของอุปกรณ์อิเล็กทรอนิกส์ และความผิดปกติของกระบวนการ เช่น การอุดตันของท่อส่งสัญญาณหรือการรั่วไหล เทคโนโลยีนี้ช่วยให้กลยุทธ์การบำรุงรักษาเชิงคาดการณ์ ลดเวลาหยุดทำงาน และรับประกันการปฏิบัติตามข้อกำหนดของระบบเครื่องมือความปลอดภัยโดยไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง
การสื่อสารและการรวมระบบที่ยืดหยุ่น: รองรับโปรโตคอลการสื่อสารดิจิทัลหลักทั้งหมด รวมถึง 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus และ MODBUS RS485 PMD55B ช่วยให้มั่นใจได้ถึงการรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติใดๆ ได้อย่างราบรื่น อุปกรณ์มีจอแสดงผล LCD คอนทราสต์สูงแบบหมุนได้พร้อมการนำทางเมนูที่ใช้งานง่ายและการรองรับหลายภาษา การกำหนดค่าสามารถทำได้ในพื้นที่โดยใช้ปุ่มกดแม่เหล็กหรือจากระยะไกลผ่านระบบการจัดการสินทรัพย์โดยใช้ไฟล์ Device Description (DD) หรือ EDDL
ความสามารถเฉพาะแอปพลิเคชัน: เครื่องส่งสัญญาณมีฟังก์ชันพิเศษสำหรับสถานการณ์การใช้งานต่างๆ สำหรับการวัดการไหล จะให้การสกัดรากที่สองและเส้นโค้งลักษณะเฉพาะที่ปรับแต่งได้ สำหรับแอปพลิเคชันระดับ จะมีอัลกอริธึมการชดเชยความหนาแน่นและการแก้ไขอุณหภูมิในตัว อุปกรณ์รองรับแรงดันแตกต่างกันหลากหลายตั้งแต่ไม่กี่ mbar ถึง 400 bar พร้อมความสามารถในการคงที่ของแรงดันไฟฟ้าสูงถึง 400 bar ANSI และช่วงอุณหภูมิตั้งแต่ -40 ถึง 120°C อุณหภูมิกระบวนการ
PMD55B มีลักษณะทางเทคนิคที่น่าประทับใจ รวมถึงข้อผิดพลาดในการทำงานทั้งหมด ≤ ±0.15% ของช่วง (รวมถึงผลกระทบของอุณหภูมิ แรงดันไฟฟ้าคงที่ และฮิสเทรีซิส) เวลาตอบสนองที่กำหนดค่าได้ตั้งแต่ 100 ms ถึง 36 วินาที และอัตราส่วนการลดลง 100:1 อุปกรณ์ยังคงรักษาความแม่นยำในการอ้างอิง 0.04% ภายใต้สภาวะอ้างอิง โดยมีการป้องกันแรงดันเกินที่ยอดเยี่ยมสูงถึง 400% ของช่วงที่สอบเทียบแล้ว
| หมวดหมู่ | รายละเอียด |
|---|---|
| คำอธิบายทั่วไป | เครื่องส่งสัญญาณความดันแตกต่างความแม่นยำสูงที่ออกแบบมาสำหรับการใช้งานในกระบวนการที่สำคัญซึ่งต้องการความแม่นยำและความน่าเชื่อถือเป็นพิเศษ ใช้ในการตรวจสอบการไหล ระดับ และตัวกรองในอุตสาหกรรมน้ำมันและก๊าซ เคมี พลังงาน และเภสัชกรรม |
| เทคโนโลยีหลัก | เทคโนโลยีเซ็นเซอร์ซิลิคอน Ceracore (หลักการ piezoresistive) ไดอะแฟรมซิลิคอนคริสตัลเดี่ยวพร้อมเกจวัดความเครียดสะพาน Wheatstone สำหรับเอาต์พุตไฟฟ้าที่แม่นยำตามสัดส่วนกับแรงดันแตกต่างที่ใช้ ชุดประกอบเซ็นเซอร์แบบเชื่อมทั้งหมดและปราศจากน้ำมันเพื่อความเสถียรในระยะยาว |
| ประสิทธิภาพการวัด | - ความแม่นยำ: ±0.04% ของช่วง (มีตัวเลือกความแม่นยำสูงกว่า)- ข้อผิดพลาดในการทำงานทั้งหมด: ≤ ±0.15% (รวมถึงอุณหภูมิ แรงดันไฟฟ้าคงที่ ฮิสเทรีซิส)- การดริฟท์ในระยะยาว: <0.1% ของ URL/ปี- เวลาตอบสนอง: 100 ms – 36 s (กำหนดค่าได้)- อัตราส่วนการลดลง: 100:1 |
| ความปลอดภัยและการรับรอง | - ได้รับการรับรอง SIL 2 (IEC 61508/61511)- การวินิจฉัยตนเองอย่างต่อเนื่อง- ตัวเรือนสแตนเลสสตีลที่แข็งแกร่งพร้อมตัวเลือกวัสดุไดอะแฟรม: Hastelloy, tantalum, gold- การอนุมัติพื้นที่อันตราย: ATEX, IECEx, FM- สอดคล้องกับ NAMUR |
| ฟังก์ชันอัจฉริยะ | - เทคโนโลยี Heartbeat (การตรวจสอบและตรวจสอบตนเอง)- การตรวจจับความล้มเหลวของเซ็นเซอร์/อุปกรณ์อิเล็กทรอนิกส์และความผิดปกติของกระบวนการ (เช่น การอุดตันของท่อส่งสัญญาณ การรั่วไหล)- การสนับสนุนการบำรุงรักษาเชิงคาดการณ์ |
| การสื่อสารและอินเทอร์เฟซ | - โปรโตคอล: 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus, MODBUS RS485- จอแสดงผล LCD คอนทราสต์สูงแบบหมุนได้พร้อมการรองรับหลายภาษา- การกำหนดค่าในพื้นที่ผ่านปุ่มกดแม่เหล็ก- การกำหนดค่าระยะไกลผ่านไฟล์ DD/EDDL |
| ความสามารถในการใช้งาน | - การไหล: การสกัดรากที่สอง เส้นโค้งลักษณะเฉพาะที่ปรับแต่งได้- ระดับ: การชดเชยความหนาแน่น การแก้ไขอุณหภูมิ- ช่วงแรงดันแตกต่างกว้าง: ไม่กี่ mbar ถึง 400 bar- แรงดันไฟฟ้าคงที่: สูงถึง 400 bar ANSI- อุณหภูมิกระบวนการ: -40…+120 °C |
| ไฮไลท์ทางเทคนิค | - ความแม่นยำในการอ้างอิง: ±0.04%- การป้องกันแรงดันเกิน: สูงถึง 400% ของช่วงที่สอบเทียบแล้ว- การออกแบบที่กะทัดรัดและน้ำหนักเบาเพื่อการติดตั้งที่ยืดหยุ่น |
| การติดตั้งและการบำรุงรักษา | - ติดตั้งง่ายด้วยตัวเลือกการติดตั้งหลายแบบ- การบำรุงรักษาน้อยที่สุดเนื่องจากเซ็นเซอร์ปราศจากน้ำมันและการออกแบบที่แข็งแกร่ง- การวินิจฉัยตนเองช่วยลดการตรวจสอบด้วยตนเอง- การแก้ไขปัญหาอย่างง่ายผ่านจอแสดงผลการวินิจฉัย |
| บทสรุป | Cerabar PMD55B ให้การวัดความดันแตกต่างที่ดีที่สุดในระดับเดียวกันด้วยความแม่นยำ ความน่าเชื่อถือ และความปลอดภัยที่โดดเด่น การออกแบบเซ็นเซอร์ที่แข็งแกร่ง การวินิจฉัยขั้นสูง และความยืดหยุ่นในการสื่อสารทำให้เหมาะสำหรับการใช้งานในกระบวนการที่สำคัญ ทำให้มั่นใจได้ถึงประสิทธิภาพสูงสุด ความปลอดภัยของโรงงาน และลดต้นทุนการเป็นเจ้าของ |
PMD55B ได้รับการออกแบบมาเพื่อให้ติดตั้งง่ายและบำรุงรักษาน้อยที่สุด โดยมีการออกแบบที่กะทัดรัด น้ำหนักเบา พร้อมตัวเลือกการติดตั้งที่ยืดหยุ่น ความสามารถในการวินิจฉัยและตรวจสอบตนเองอย่างต่อเนื่องช่วยลดความต้องการในการบำรุงรักษาอย่างมาก ในขณะเดียวกันก็รับประกันความน่าเชื่อถือในการวัดอย่างต่อเนื่อง เมื่อต้องการบริการ อินเทอร์เฟซที่ใช้งานง่ายและข้อมูลการวินิจฉัยที่ครอบคลุมจะช่วยลดความยุ่งยากในการแก้ไขปัญหาและลดเวลาหยุดทำงาน
Endress+Hauser Cerabar PMD55B แสดงถึงจุดสุดยอดของเทคโนโลยีการวัดความดันแตกต่าง โดยผสมผสานความแม่นยำที่ไม่มีใครเทียบได้เข้ากับการก่อสร้างที่แข็งแกร่งและฟังก์ชันการทำงานอัจฉริยะ เทคโนโลยีเซ็นเซอร์ขั้นสูง คุณสมบัติด้านความปลอดภัยที่ครอบคลุม และความสามารถในการวินิจฉัยที่ซับซ้อนทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานในกระบวนการที่ต้องการมากที่สุด ซึ่งความน่าเชื่อถือในการวัดและความปลอดภัยของโรงงานเป็นสิ่งสำคัญที่สุด ไม่ว่าจะใช้ในระบบเครื่องมือความปลอดภัย แอปพลิเคชันการถ่ายโอนการดูแล หรือวงจรควบคุมกระบวนการที่สำคัญ PMD55B ให้ประสิทธิภาพที่ยอดเยี่ยมซึ่งช่วยเพิ่มประสิทธิภาพของกระบวนการ รับประกันความปลอดภัยในการปฏิบัติงาน และเพิ่มความพร้อมของโรงงานสูงสุด ในขณะเดียวกันก็ลดต้นทุนการเป็นเจ้าของทั้งหมดผ่านความต้องการในการบำรุงรักษาน้อยที่สุดและความเสถียรในระยะยาว
