ภาพรวม
Masoneilan 535H (ไม่สมดุล) และ 536H (สมดุล)วาล์วควบคุมกลมที่มีนั่งเดียวที่ออกแบบมาสําหรับการใช้งานที่หนักในอุตสาหกรรมหลายสาย, รวมถึงน้ํามันและก๊าซ, การชําระน้ํามัน, ปิโตรเคมี, การผลิตพลังงาน, และการแปรรูปเคมีวาล์วเหล่านี้ถูกออกแบบมาเพื่อให้บริการการควบคุมของเหลวที่แม่นยําและน่าเชื่อถือได้ ภายใต้สภาพความดันอย่างมาก, อุณหภูมิและการไหลผ่าน พวกเขาถูกสร้างขึ้นเพื่อตอบโจทย์เช่น cavitation ระดับเสียงสูงและการกระพริบ ทําให้พวกเขาเป็นทางออกที่เชื่อถือได้สําหรับกระบวนการที่สําคัญที่ความปลอดภัย,และอายุยืนเป็นสิ่งสําคัญที่สุด.
| ประเภท | คําอธิบาย |
|---|---|
| การตั้งตําแหน่งในชุด | วาล์วควบคุมกลมขนาดเดียวที่มีประสิทธิภาพสูงซีรี่ย์ 53000, ออกแบบมาเพื่อการใช้งานที่รุนแรง ( ΔP สูง, เสียงดัง, cavitation, flashing) |
| การจําแนกแบบ | 535H (ไม่สมดุล)สําหรับความดันลดปานกลาง; ความดันกระบวนการเต็มทํางานบนพล็อก → ต้องการตัวขับเคลื่อนขนาดใหญ่; ให้การปิดแน่น (ANSI IV, V, VI)536H (การปรับความสมดุล):สําหรับการใช้งานการลดความดันสูง; ปุ่มปรับความดันด้วยแหวนปุ่มลดแรงไดนามิก → เครื่องขับเคลื่อนขนาดเล็ก, ความมั่นคงมากขึ้น, ประหยัดที่ดีกว่า |
| ความดันระดับ | ประเภท ASME 600 ถึง 4500 |
| ตัวเลือกของวัสดุ | โลหะคาร์บอน โลหะไร้ขัดเหล็ก โลหะสกัดเหล็ก (มีวัสดุพิเศษที่ทนทานต่อการกัดกร่อน / การกัดกร่อน) |
| ป้องกันการหลุม / เสียงตัด | -การปรับแต่งแบบนําขัง:ให้ความมั่นคงของพล็อกMicro-NotchTM ทริม:การลดความดันหลายระยะ ปกป้องการกระชับกระแส กระชับกระแส และเสียงดังการปรับปรุงเครื่องกระจายเส้นทางการไหลเวียนแบบ Labyrinth, ลดความเร็วและเสียง; เหมาะสําหรับการบริการควาย / ก๊าซ |
| การขับเคลื่อน | อุปกรณ์ขับเคลื่อนสปริง-แดนเปลือกน้ําอากาศ (การกระทําโดยตรงหรือกลับกลับ) ปลอดภัยจากความล้มเหลว (เปิดหรือปิดความล้มเหลว) การปรับความสมดุล (536H) ลดความต้องการขนาดของอุปกรณ์ขับเคลื่อนอย่างสําคัญ |
| ความเหมาะสมทางดิจิทัล | รองรับกับเครื่องตั้งตําแหน่งดิจิตอล Masoneilan SVITM: จําหน่ายระบบวินิจฉัยที่ฉลาด การปรับขนาดดิจิตอล การบํารุงรักษาแบบคาดการณ์ และการบูรณาการ DCS / การจัดการสินทรัพย์ |
| การใช้งานทั่วไป | - สถานีลดความดันสูง (ตัวอย่าง ปั๊มปั๊มหมุนเวียนปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปปั๊มปปั๊มป ปั๊มปปปั๊มปปั๊การดึงดูดกลับ- การใช้งานที่ยากลําบาก (คลุม, แสงสว่าง, น้ํายาที่รุนแรง, เสียงดังสูง) |
| ข้อดีสําคัญ | -ความน่าเชื่อถือ:การออกแบบที่แข็งแกร่งสําหรับการใช้งานที่รุนแรง ลดเวลาหยุดทํางานผลการควบคุม:การดึงดูดที่แม่นยํา การทํางานที่มั่นคงความหลากหลาย:จํานวนมากของเครื่องปรับปรุง, วัสดุ, และ actuators.-ค่าบริการที่ต่ํากว่าการปรับแต่งที่สมดุลลดต้นทุนของเครื่องขับเคลื่อน; การปรับแต่งที่ทันสมัยขยายอายุการใช้งาน.-ปลอดภัยต่ออนาคตความพร้อมทางดิจิตอลสนับสนุนอุตสาหกรรม 4.0 และระบบการจัดการทรัพย์สิน |
การสร้างที่แข็งแรง:วาล์ว 535H/536H มีการออกแบบร่างกายที่แข็งแกร่งและหนัก สามารถทนความดันสูง (ASME Class 600 ถึง 4500) และอุณหภูมิสแตนเลส, และสแตนเลสเหล็กที่มีวัสดุอื่น ๆ ที่มีให้เหมาะสมกับการทํางานเฉพาะเจาะจงที่รุนแรงหรือรุนแรง
ตัวเลือกการออกแบบการปรับแต่ง (ตัวแยกหลัก)
535H (ไม่สมดุล)การออกแบบนี้มักถูกเลือกสําหรับความดันที่ตกน้อยกว่า ปั๊มและที่นั่งถูกออกแบบให้ปิดแน่น (ANSI Class IV, V, หรือ VI)ในขณะที่ความดันกระบวนการกระทําบนด้านล่างทั้งหมดของพล็อก, มันสร้างแรงลดสูงขึ้น, จําเป็นต้องมีตัวขับเคลื่อนขนาดใหญ่สําหรับการตั้งตําแหน่ง.
536H (การปรับความสมดุล):นี่คือการออกแบบที่สําคัญสําหรับการใช้งานการลดความดันสูง มันรวมตัวพัสดุและวงแหวนประปาที่มีประตูเพื่อทําให้ความดันเหนือและล่างของคู่นําพัสดุเท่ากันการปรับสมดุลนี้ลดลงอย่างมากแรงไดนามิคสุทธิที่กระทําบน stem วาล์ว, ทําให้สามารถใช้เครื่องขับเคลื่อนขนาดเล็กและประหยัดมากขึ้น และให้ความมั่นคงและการควบคุมที่ดีกว่า

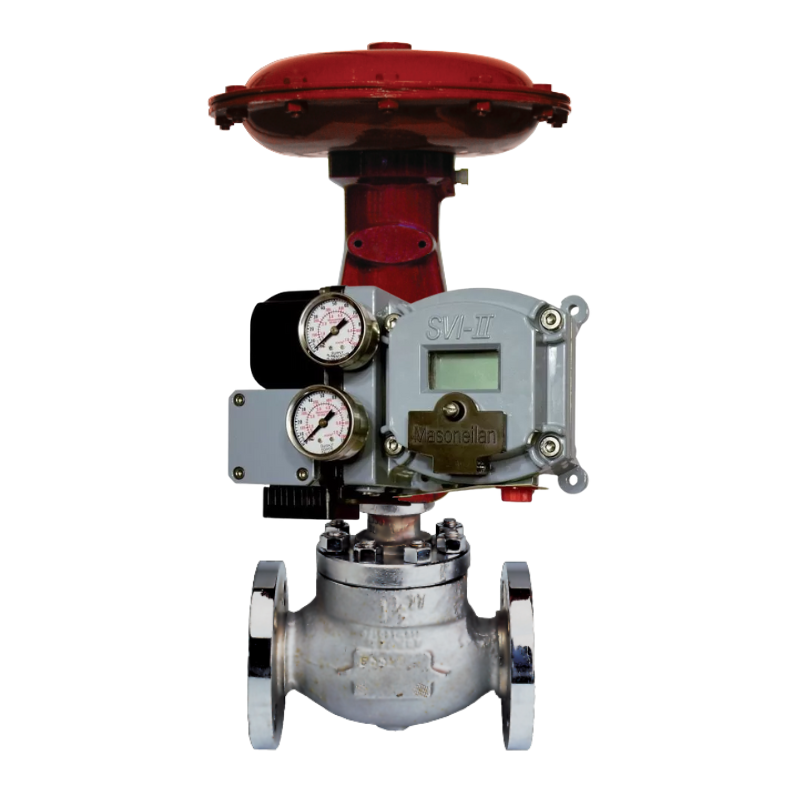

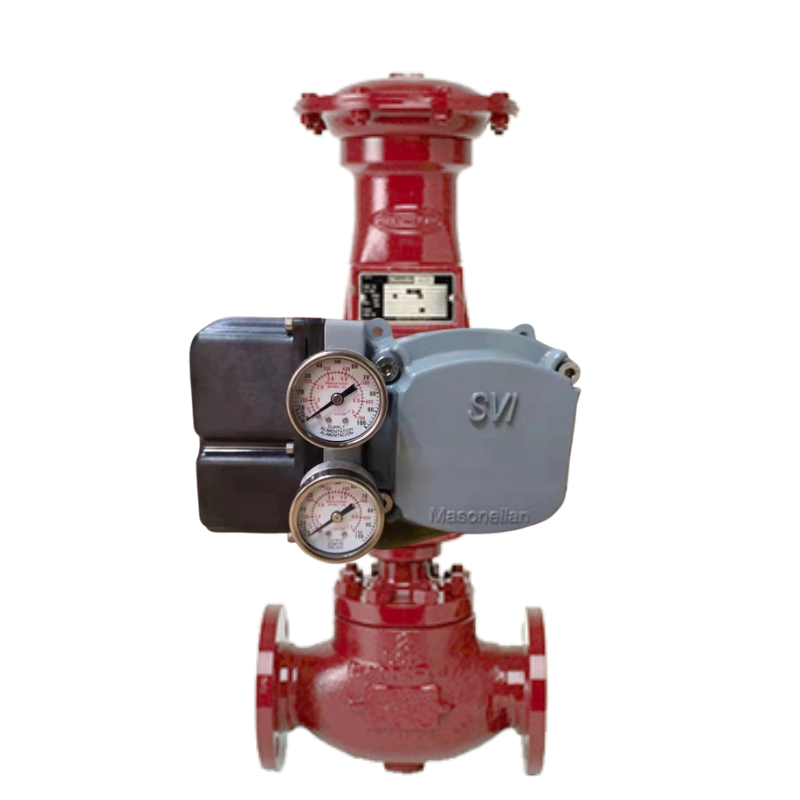

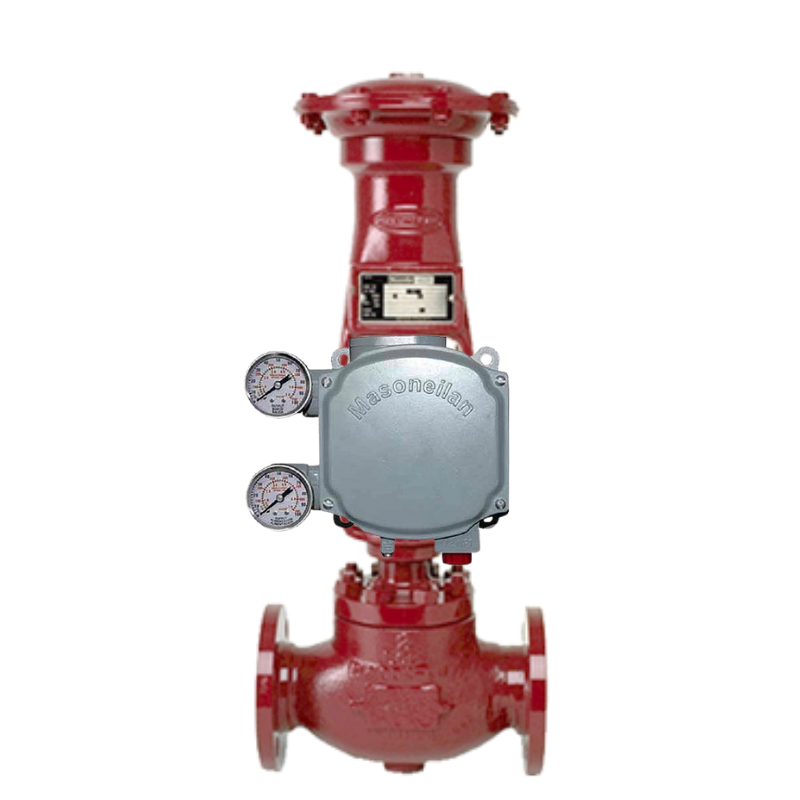

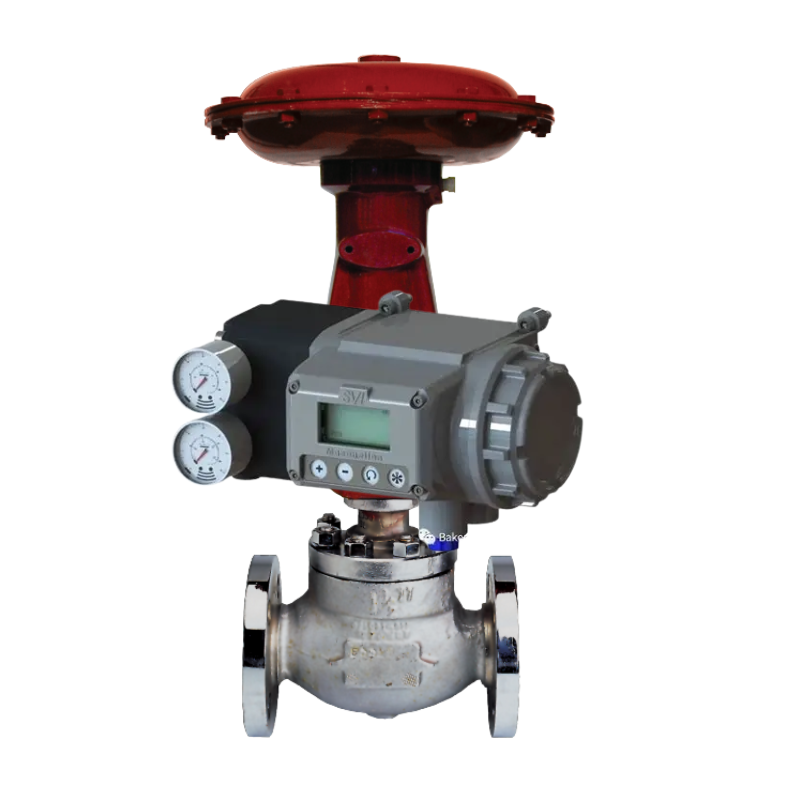

SVITM (Smart Valve Interface) เครื่องตั้งตําแหน่งดิจิตอล พร้อม:ขณะที่มักจะนํามาพร้อมกับเครื่องขับเคลื่อนปนูเมติก การออกแบบ 535H/536H เป็นที่เข้ากันได้อย่างสมบูรณ์แบบกับเครื่องตั้งตําแหน่งดิจิตอล SVI ของ Masoneilanทําให้การวินิจฉัยที่ทันสมัย, การปรับขนาดดิจิทัล, ข้อมูลการบํารุงรักษาแบบคาดการณ์ และการบูรณาการอย่างต่อเนื่องกับระบบควบคุมดิจิทัล (DCS) และแพลตฟอร์มการจัดการทรัพย์สินที่ทันสมัย
การปรับปรุงความรุนแรงและความรุนแรงเหตุผลหลักในการเลือกวงกลัดนี้คือความสามารถในการจัดการกับปรากฏการณ์ของสารเหลวที่ทําลายล้าง
การปรับแต่งแบบนําขัง:กรงมาตรฐานให้ความมั่นคงและนําสายพับ
Micro-NotchTM ทริม:ใช้หลุมเล็กหลายหลุมและห้อง เพื่อแยกความดันสูงลงเป็นหลุมเล็กๆและเสียงดังมากเกินไป.
การปรับปรุงเครื่องกระจายมีเส้นทางแบบหลุมสับสนสําหรับของเหลว, ลดความเร็วและเสียงดังอย่างมีประสิทธิภาพ. นี่คือทางออกที่ดีสําหรับการใช้งานก๊าซและควายที่ลดเสียงคือความต้องการที่สําคัญ
การทํางานแบบยืดหยุ่น:วาล์วสามารถปรับแต่งได้ด้วยเครื่องขับเคลื่อนปนูเมติกหลากหลายแบบ (ทํางานตรงหรือกลับ) เพื่อตอบสนองความต้องการแรงผลักยนและโหมดความปลอดภัยจากความล้มเหลว (เปิดหรือปิดความล้มเหลว)การปรับความสมดุลของรุ่น 536H ลดขนาดตัวขับเคลื่อนที่จําเป็นสําหรับการใช้งานที่ได้รับการกําหนด.
สถานีลดความดันสูง:ตัวอย่างเช่น การควบคุมน้ําอุดหนุนในโรงไฟฟ้า หรือการระบายน้ําแบบปั๊มอุดหนุน (BFPT)
การลดความดันควัน:สายควายหลัก หมุนเวียนทูไบน์
การควบคุมกระบวนการสําคัญ:อาหารตัวปฏิกิริยา, คอลัมน์การดิสติลเลชั่น และเครื่องปรับอากาศ
งานหนัก:การใช้งานที่เกี่ยวข้องกับ cavitation, flashing, น้ํายาที่รุนแรง, หรือระดับเสียงสูง
ความน่าเชื่อถืออย่างพิเศษสร้างให้ใช้งานได้นาน ในสภาพแวดล้อมที่รุนแรง ลดค่ารักษา และเวลาหยุดทํางานที่ไม่ได้วางแผน
ผลงานการควบคุมที่ดีกว่า:การดึงดูดและความมั่นคงที่แม่นยํา ทั่วช่วงควบคุมทั้งหมด
ความหลากหลาย:มีการปรับปรุงเครื่องใช้งานให้เหมาะสม
ลดต้นทุนการครอบครองทั้งหมด:การออกแบบการปรับปรุงที่สมดุลลดต้นทุนของตัวขับเคลื่อน ขณะที่เทคโนโลยีปรับปรุงที่ทันสมัยขยายอายุการใช้งานของส่วนภายในของวาล์วโดยการต่อสู้กับการสกัดจาก cavitation และการละลาย
การออกแบบที่ป้องกันอนาคตความเหมาะสมกับเครื่องตั้งตําแหน่งดิจิทัล และระบบจัดการทรัพย์สินสนับสนุนการเริ่มต้นอุตสาหกรรม 4.0
สรุปคือ Masoneilan 535H และ 536H เป็นการออกแบบแบบคลาสสิก ที่ผ่านการพิสูจน์ และมีการพัฒนาเพื่อรวมเทคโนโลยีที่ทันสมัยพวกเขายังคงเป็นมาตรฐานสําหรับผลงานและความยาวนานในการใช้งานของแวลล์ควบคุมการทํางานที่รุนแรง, รับประกันความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือในกระบวนการอุตสาหกรรมที่สําคัญที่สุดในโลก
