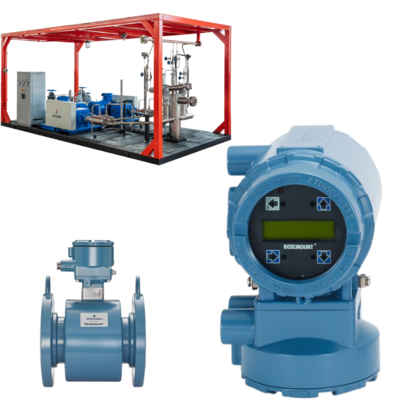

โรซมอนท์ 8732E เป็นเครื่องยิงเต็มขนาด two-wire magnetic flowmeter (magmeter) engineered by Emerson for highly accurate and reliable volumetric flow measurement of conductive liquids across a vast spectrum of industrial process applicationsในฐานะสมาชิกของซีรีส์โรซมอนท์ 8700 ที่ได้รับความนับถือรุ่น 8732E มีความแตกต่างด้วยการให้ผลงานและความสามารถในการวินิจฉัยของแม่เหล็กเมตรสี่สายแบบดั้งเดิม แต่ภายในแพลตฟอร์มสองสายที่นวัตกรรมและมีประสิทธิภาพ. This design significantly reduces installation costs and complexity while providing the trusted measurement principles that have made magnetic flowmeters a cornerstone of process instrumentation in industries ranging from water and wastewater to chemical processing and power generation.
8732E ทํางานตามหลักการพื้นฐานของกฎของฟาราเดย์ของอิเล็กทรอมแกนติก อินดูชั่นและชุดของอิเล็กตรอดที่ตรวจจับความกระชับกําลังที่ผลิตภายในท่อการไหลของไฟฟ้า, สายโค้ลไฟฟ้าเป็นพลังงาน, สร้างสนามแม่เหล็กตั้งตรงกับทิศทางการไหลของไฟฟ้า.ในขณะที่ของเหลวนําเคลื่อนผ่านสนามแม่เหล็กนี้อิเล็กตรอดที่ติดตั้งอยู่บนผนังภายในของแผ่นกล่องตรวจจับสัญญาณความดันเล็กน้อยนี้ที่ติดตั้งเป็นส่วนหนึ่งบนท่อระบาย, จากนั้นก็ประมวลผลสัญญาณนี้ โดยคํานวณความเร็วการไหลและแปลงมันเป็นอัตราการไหลขนาดที่แม่นยําข้อดีสําคัญของการออกแบบนี้คือการวัดไม่ได้ถูกส่งผลกระทบโดยการเปลี่ยนแปลงของอุณหภูมิของเหลว, ความหนาแน่น, ความแน่น, หรือความดัน, โดยเงื่อนไขว่าของเหลวมีการนําไฟฟ้าขั้นต่ํา (โดยทั่วไป > 5 μS / cm)
คุณลักษณะที่โดดเด่นที่สุดของ Rosemount 8732E คือการทํางาน 2 สายไม่เหมือนแม่เหล็กขนาด 4 สายที่ใช้สายไฟแยกกัน8732E ได้รับพลังงานการทํางานและส่งสัญญาณออกของมันผ่านวงจรแบบมาตรฐานสองสาย 4-20 mA เดียวกันที่ใช้โดยเครื่องส่งความดันและอุณหภูมิ. นี้ทําให้การติดตั้งง่ายขึ้นโดยการกําจัดความจําเป็นของการใช้พลังงาน AC หรือ DC ที่มุ่งมั่นกับแต่ละเมตร, ลดค่าสายไฟ, สายไฟ, และค่าแรงงาน.มันมีประสิทธิภาพที่เท่ากันกับเครื่องสี่สาย.
อุปกรณ์นี้พร้อมกับพลังงานเทคโนโลยีหัวใจเต้นTM, ชุดวินิจฉัยที่จํากัด ที่ให้การตรวจสอบที่ไม่มีคู่แข่งของสุขภาพและผลงานของเครื่องวัดการตรวจสอบตามคําสั่ง โดยไม่จําเป็นต้องหยุดกระบวนการสามารถตรวจพบปัญหา เช่น การเคลือบอิเล็กทรอนด์ ความเสียหายของผนัง, ปัญหาการเชื่อมต่อไฟฟ้า และการเปลี่ยนแปลงในความสามารถในการนําของของเหลว, ทําให้การบํารุงรักษาแบบคาดการณ์และรับประกันความมั่นใจในการวัด.ความสามารถนี้มีความสําคัญมากสําหรับการอํานวยการโอนการฝากและสําหรับกระบวนการที่ความแม่นยําไม่สามารถต่อรองได้.
| ประเภท | รายละเอียด |
|---|---|
| การตั้งตําแหน่งสินค้า | เครื่องวัดกระแสแม่เหล็ก 2 สาย ขนาดเต็มหลุมความสามารถในการใช้สี่สายในการออกแบบสองสายที่เรียบง่าย สมาชิกของซีรีย์ Rosemount 8700 ที่ได้รับการปรับปรุงให้มีประสิทธิภาพในค่าใช้จ่ายและความแม่นยําสูงในการวัดของเหลวที่นํา |
| หลักการปฏิบัติงาน | จากกฎหมายของฟาราเดย์เกี่ยวกับการผลักดันไฟฟ้าแม่เหล็ก:- สนามแม่เหล็กที่ใช้ตั้งตรงกับทิศทางการไหล.- น้ําเหลวที่นําไฟฟ้าสร้างความกระชับกําลังที่สัดส่วนกับความเร็ว- อิเล็กทรอดตรวจจับความแรงกดแรง → โทรส่งกระบวนการในอัตราการไหลของขนาด.- การวัดที่ไม่ได้รับผลกระทบจากอุณหภูมิ ความหนาแน่น ความแน่น หรือความดัน(ต้องการการนําไฟ > 5 μS/cm) |
| ลักษณะสําคัญและการออกแบบใหม่ | -การทํางาน 2 สาย: แรงไฟฟ้าและสัญญาณแบ่งปันวงจร 4 หมุน 20 mA → ยกเลิกสายไฟฟ้าแยกกัน.-ประสิทธิภาพเท่ากับแม่เหล็กเมตร 4 สาย. -การวินิจฉัย Heartbeat TechnologyTM: • การตรวจสอบต่อเนื่อง/ตามความต้องการ •ตรวจพบเคลือบอิเล็กทรอนด์, ความเสียหายของกล่อง, ความผิดพลาดของสายไฟ, การเปลี่ยนแปลงความสามารถในการนําไฟ •รองรับการบํารุงรักษาแบบคาดการณ์วัสดุสําหรับเครื่องเคลือบ(PFA, เซรามิก, โพลีอุเรธาน) และวัสดุไฟฟ้า(316L SS, Hastelloy C, ไททานีม) - การสร้างที่แข็งแกร่งสําหรับเหลวบด/บด/บด-ตัวเลือกผลิต: 4?? 20 mA + HART®, FOUNDATION TM สนามบัส |
| ข้อดีด้านการทํางาน | - ความแม่นยําในการวัดสูง - น่าเชื่อถือแม้กระทั่งกับน้ํายากระบวนการที่ท้าทาย - ลดต้นทุนการติดตั้งทั้งหมด (การเชื่อมต่อสายไฟน้อยกว่า, สายไฟ, และแรงงาน) - รับประกันความมั่นใจระดับการโอน-การรักษา |
| การใช้งาน | -น้ําและน้ําเสีย: น้ําดื่ม น้ําระบายน้ําสารเคมี: กรด, สารคาวสติก, สารสลาย.-การผลิตพลังงาน: น้ําเย็น ผงปูน ผงปูนสับและกระดาษ: น้ําเหล้าสีดํา น้ําเหล้าสีเขียวอาหารและเครื่องดื่ม: สารสกัด, เตรียม, CIP น้ํายา |
| อุตสาหกรรม | น้ําและน้ําเสีย สารเคมี พลังงาน ผงและกระดาษ อาหารและเครื่องดื่ม |
| ข้อดีทั่วไป | - รวมกันความเรียบง่าย 2 สายด้วยความสามารถในการใช้สี่สาย- การวินิจฉัยที่ก้าวหน้าลดเวลาหยุดทํางานและการบํารุงรักษา - ตัวเลือกวัสดุที่ยืดหยุ่นสําหรับสภาพแวดล้อมที่ต้องการ - การบูรณาการอย่างต่อเนื่องกับระบบควบคุม- ให้ข้อมูลการไหลที่น่าเชื่อถือสําหรับประสิทธิภาพการดําเนินงานและความน่าเชื่อถือ. |
นอกจากนี้ 8732E ได้ถูกออกแบบมาเพื่อความทนทานและความยืดหยุ่นอย่างยอดเยี่ยมและพอลิอุเรธาน) และวัสดุไฟฟ้า (เช่น 316L SS, Hastelloy C, และไทเทเนียม) เพื่อจัดการกับของเหลวที่บด, กัดสลาย, หรือกัดสลายรวมถึงสัญญาณแบบแอนาล็อกมาตรฐาน 4-20 mA พร้อมโปรโตคอล HART® หรือ FOUNDATIONTM Fieldbus สื่อสารดิจิทัลที่ผ่อนคลายเพื่อการบูรณาการอย่างต่อเนื่องกับสถาปัตยกรรมการควบคุมที่ทันสมัย.
โรซมอนท์ 8732E เหมาะสําหรับการใช้งานที่หลากหลาย
น้ําและน้ําเสีย:การวัดแม่นยําของน้ําดื่ม, น้ําเสียสด, น้ําล้างที่ได้รับการบําบัด, และ sludge
อุตสาหกรรมเคมี:การจัดการกับกรดเกรด, คาวสติกส์, และสลูเรซิสบราซิฟ
การผลิตพลังงาน:การวัดกระแสของน้ําเย็น, ผงปูน, และสารปฏิกิริยาในการลดน้ําซัลฟูรี่จากก๊าซควัน (FGD)
ผงและกระดาษ:ติดตามเหล้าสีดํา, เหล้าสีเขียว และสารเคมีกระบวนการอื่นๆ
อาหารและเครื่องดื่ม:การวัดความสะอาดของส่วนประกอบ, เตรียม, และ CIP (สะอาดในที่) น้ํายา
สรุปแล้ว โรซมอนท์ 8732E เป็นความก้าวหน้าที่สําคัญในเทคโนโลยีเครื่องวัดระบายน้ํามันนําไปผสมผสานความสําเร็จ ค่าติดตั้งที่ลดลงและความเรียบง่ายของระบบสองสายโดยการให้ข้อมูลที่น่าเชื่อถือและความรู้ในสุขภาพของเครื่องวัดมันทําให้พืชสามารถปรับปรุงกระบวนการ, ปรับปรุงประสิทธิภาพ ลดต้นทุนการบํารุงรักษา และรับประกันความสมบูรณ์ของการวัดการไหลที่สําคัญที่สุดของพวกเขา
