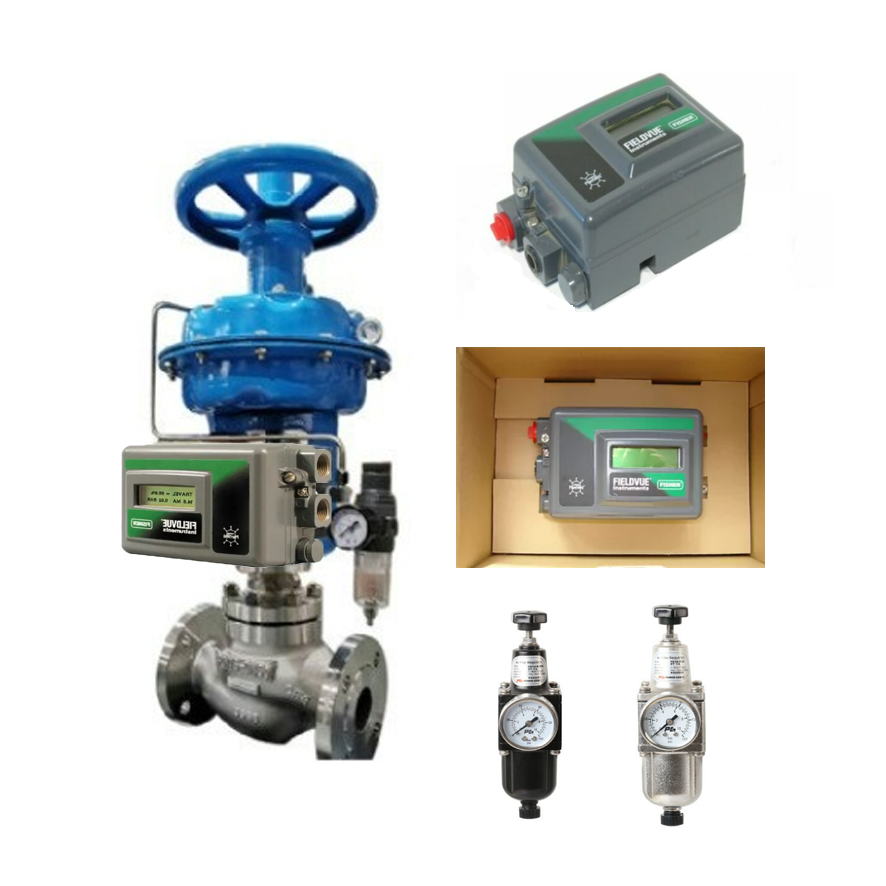

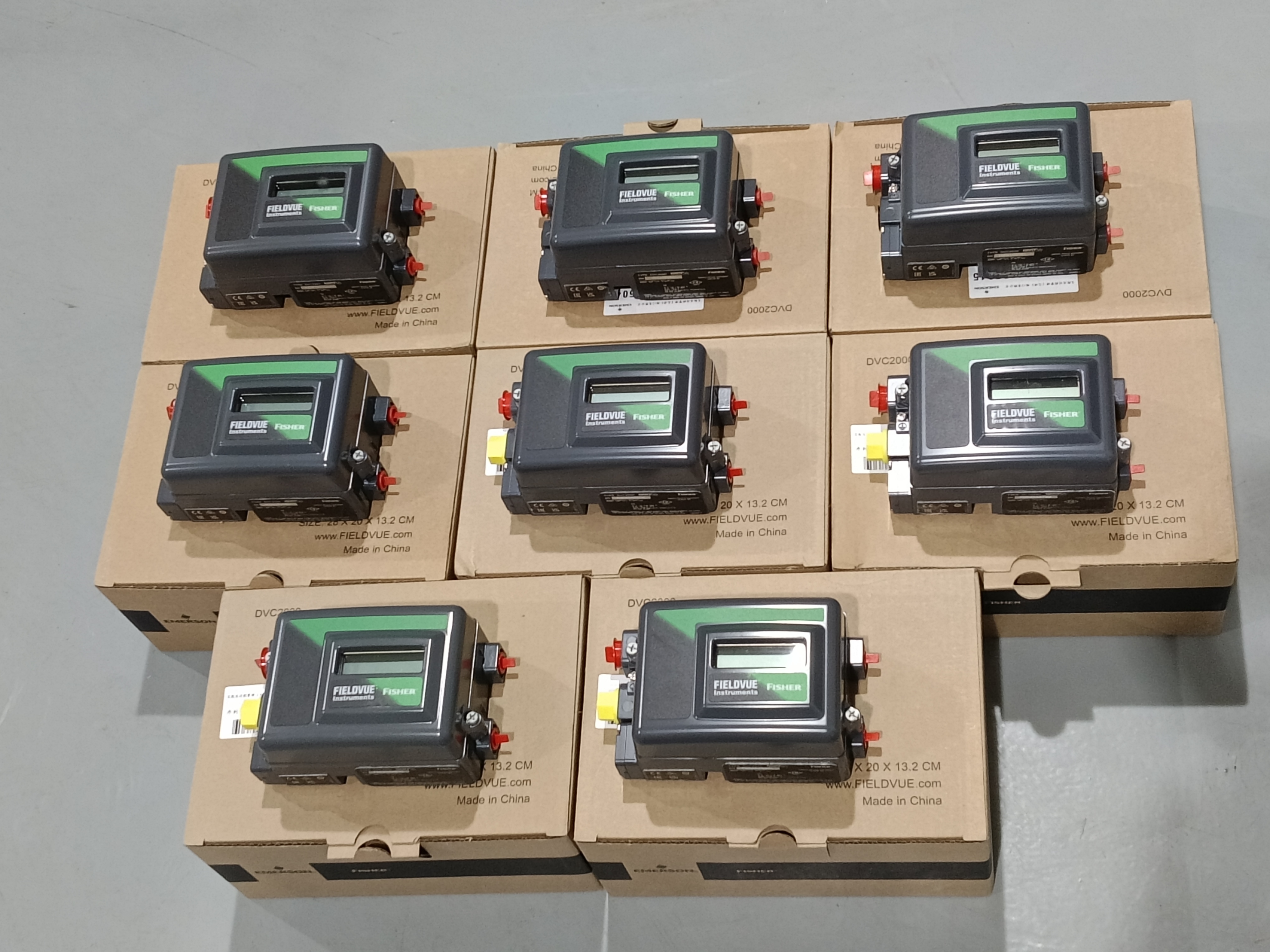

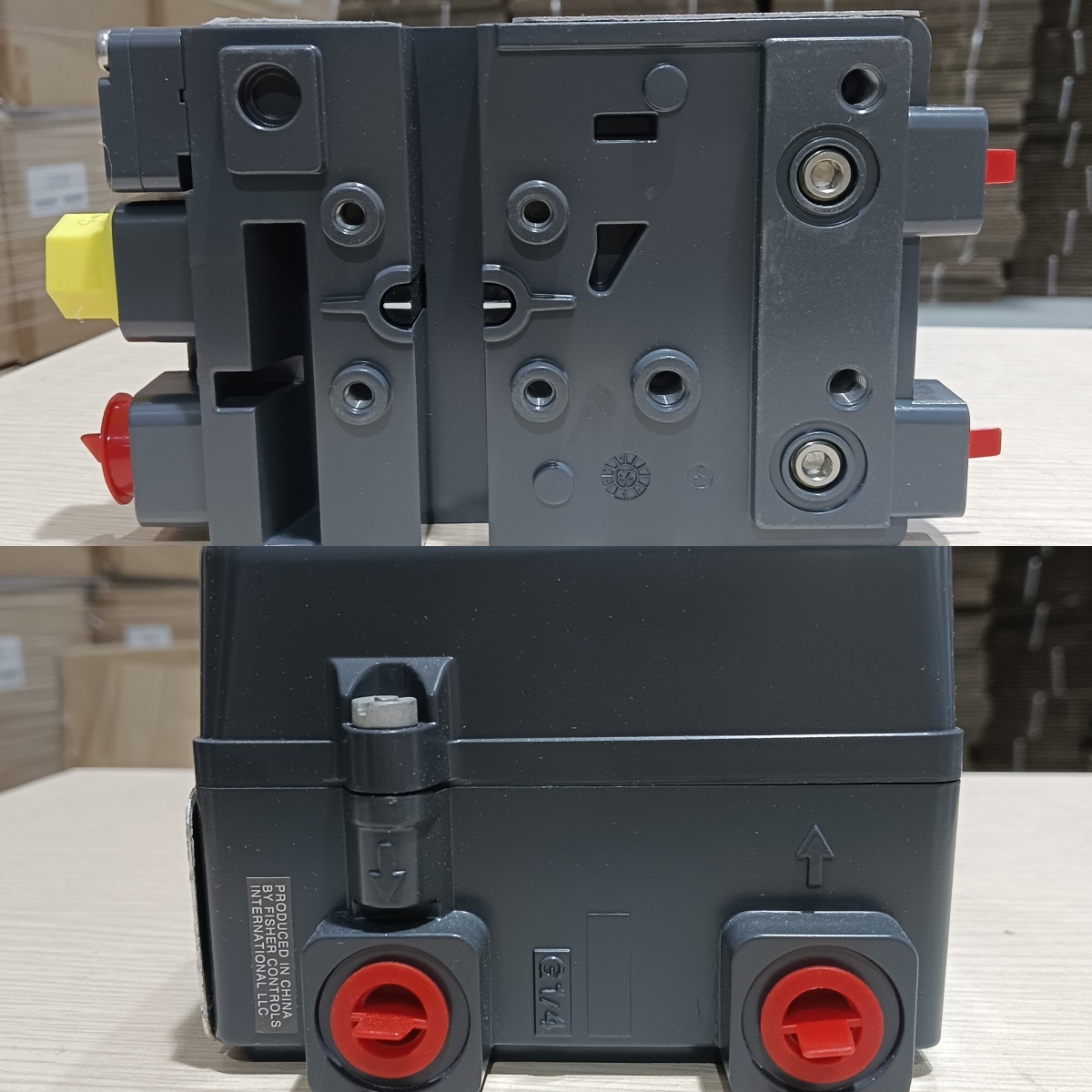

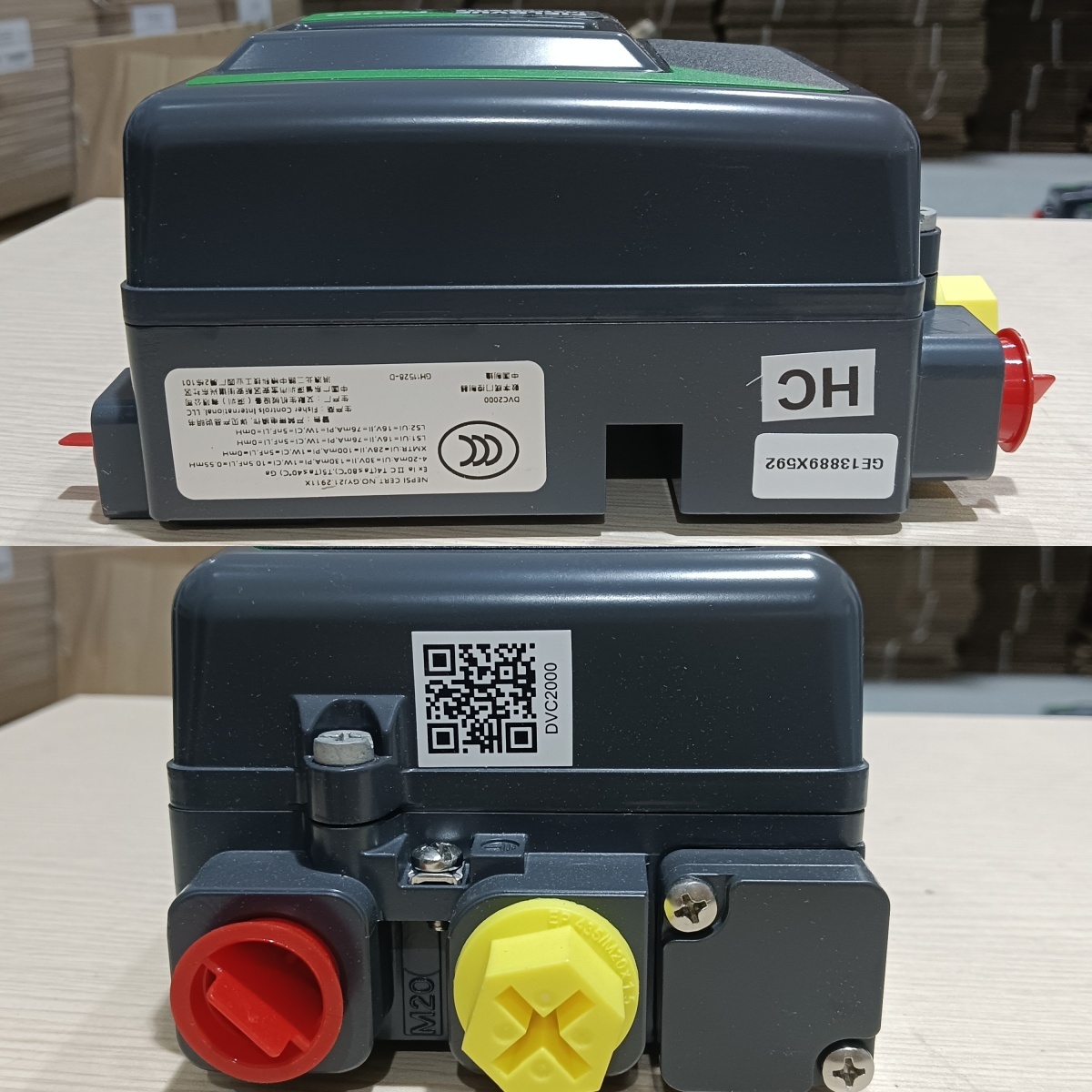

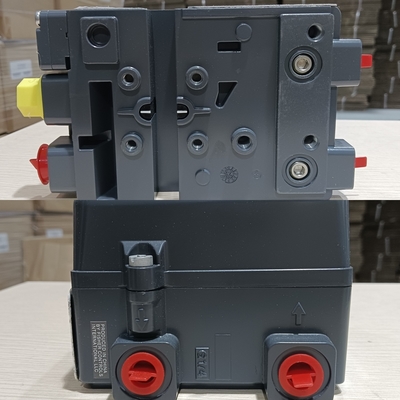

ตัวควบคุมวาล์วดิจิทัล FIELDVUE DVC2000 ใช้งานง่าย ขนาดกะทัดรัด และออกแบบมาเพื่อการติดตั้งที่ง่ายดาย โดยจะแปลงสัญญาณอินพุต 4-20 mA เป็นสัญญาณเอาต์พุตแบบนิวเมติก ซึ่งป้อนให้กับแอคทูเอเตอร์วาล์วควบคุม การตั้งค่าเครื่องมือทำได้ด้วยปุ่มกดแบบปิดและอินเทอร์เฟซจอแสดงผลคริสตัลเหลว (LCD) อินเทอร์เฟซรองรับหลายภาษา มีให้เลือกสองตัวเลือกชุดภาษา DVC2000 ใช้การออกแบบตัวปรับตำแหน่งสองขั้นตอน ขั้นตอนพรีแอมพลิฟายเออร์ให้เกนสแตติกสูงสำหรับการตอบสนองต่อการเปลี่ยนแปลงเล็กน้อยในสัญญาณอินพุต ขั้นตอนเพาเวอร์แอมพลิฟายเออร์ส่งมอบปริมาณอากาศที่เหมาะสมไปยังแอคทูเอเตอร์ โดยผสมผสานประสิทธิภาพแบบไดนามิกที่เหนือกว่าเข้ากับการใช้อากาศในสภาวะคงที่น้อยที่สุด
| ช่วงความดัน | 5-100 psi (35-700 kPa), (0.35-7 bar) |
|---|---|
| การรับรอง | PED, CUTR, ATEX |
| พิกัดแรงดันขาเข้า | 210 psi (1.5 MPa, 15 bar) สูงสุด |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน |
| การเชื่อมต่อ | โซลินอยด์ |
| การใช้งาน | อุตสาหกรรมก๊าซและน้ำมัน |
หลักการทำงาน DVC2000 (รูปที่ 1 และ 2) รับค่าจุดตั้งต้น 4-20 mA และวางตำแหน่งวาล์วโดยการเพิ่มหรือลดเอาต์พุตอากาศไปยังแอคทูเอเตอร์ สัญญาณอินพุตให้พลังงานไฟฟ้าและจุดตั้งต้นพร้อมกัน สัญญาณ 4-20 mA ถูกส่งไปยังขั้วต่อผ่านสายไฟคู่บิด บอร์ดหลักของเครื่องมีไมโครโปรเซสเซอร์ที่ทำงานตามอัลกอริธึมการควบคุมแบบดิจิทัลอย่างต่อเนื่อง อัลกอริธึมนี้สร้าง "สัญญาณไดรฟ์" ไปยังตัวแปลง I/P ชุดตัวแปลง I/P (หรือพรีแอมพลิฟายเออร์) เชื่อมต่อกับแรงดันจ่ายและแปลง "สัญญาณไดรฟ์" อิเล็กทรอนิกส์เป็น "สัญญาณแรงดัน" แบบนิวเมติก สัญญาณแรงดันนี้เป็นอินพุตไปยังชุดรีเลย์แบบนิวเมติก รีเลย์ (หรือเพาเวอร์แอมพลิฟายเออร์) ยังเชื่อมต่อกับแรงดันจ่ายและขยายสัญญาณแรงดันขนาดเล็กจากตัวแปลง I/P เป็นสัญญาณเอาต์พุตแรงดันที่ใหญ่กว่าซึ่งใช้โดยแอคทูเอเตอร์ การเปลี่ยนแปลงแรงดันเอาต์พุตรีเลย์ไปยังแอคทูเอเตอร์ทำให้วาล์วเคลื่อนที่ มีตัวเลือกรีเลย์สองแบบ รีเลย์แรงดันต่ำทำงานกับแอคทูเอเตอร์ที่ต้องการอากาศจ่ายน้อยกว่า 3.5 บาร์ (50 psi) รีเลย์แรงดันสูงทำงานกับแอคทูเอเตอร์ที่ต้องการอากาศจ่าย 3.5 ถึง 7.0 บาร์ (50 ถึง 100 psi) ตำแหน่งวาล์วถูกตรวจจับผ่านระบบป้อนกลับแบบไม่มีการเชื่อมต่อ เซ็นเซอร์การเดินทางเชื่อมต่อทางไฟฟ้ากับแผงวงจรพิมพ์เพื่อให้สัญญาณป้อนกลับการเดินทางที่ใช้ในอัลกอริธึมการควบคุม วาล์วยังคงเคลื่อนที่ต่อไปจนกว่าจะถึงตำแหน่งที่ถูกต้อง
