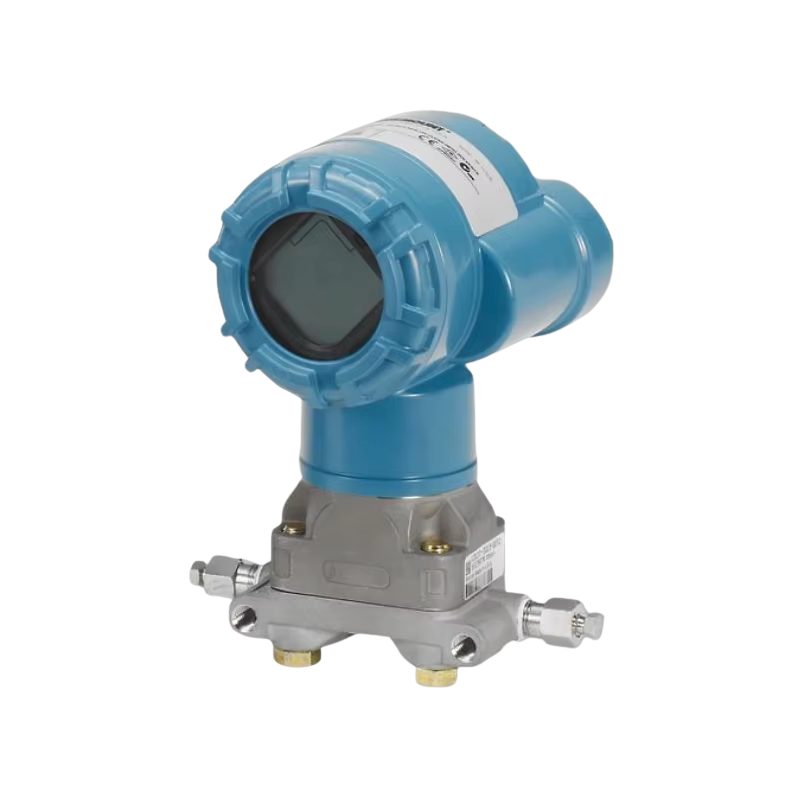

Rosemount 2051 Coplanar™ Pressure Transmitter เป็นเครื่องส่งสัญญาณความดันแตกต่าง (DP) ที่มีความเชี่ยวชาญสูงและเป็นนวัตกรรมใหม่จาก Emerson Automation Solutions ซึ่งออกแบบมาเพื่อจัดการกับความท้าทายเฉพาะในด้านการวัดกระบวนการสมัยใหม่ แม้ว่าจะสร้างขึ้นจากความน่าเชื่อถือและประสิทธิภาพที่พิสูจน์แล้วของแพลตฟอร์ม Rosemount 2051 แบบคลาสสิก แต่การออกแบบ Coplanar™ ได้นำเสนอการกำหนดค่าทางกายภาพที่ไม่เหมือนใครซึ่งช่วยเพิ่มเสถียรภาพในการวัด ลดความซับซ้อนในการติดตั้ง และลดการบำรุงรักษาอย่างมาก โดยเฉพาะอย่างยิ่งในการใช้งานที่ต้องการและมีการสั่นสะเทือนสูง
ลักษณะเฉพาะของการส่งสัญญาณ 2051 Coplanar™ คือการออกแบบที่ติดตั้งหน้าแปลนแบบบูรณาการ ซึ่งแตกต่างจากเครื่องส่งสัญญาณ DP ทั่วไปที่มีหน้าแปลนกระบวนการแยกต่างหากที่เชื่อมต่อผ่านท่อแรงดันหรือหลอดฝอยไปยังซีลระยะไกล การออกแบบ Coplanar™ ได้รวมเซ็นเซอร์ความดันและหน้าแปลนกระบวนการเข้าด้วยกันในตัวเรือนเดียว ขนาดกะทัดรัด และเป็นหนึ่งเดียว คำว่า "Coplanar" หมายถึงความจริงที่ว่าไดอะแฟรมของเซ็นเซอร์ความดันถูกติดตั้งแบบเรียบเสมอกันและอยู่ในระนาบเดียวกับหน้าแปลนกระบวนการ การกำหนดค่าที่เป็นนวัตกรรมใหม่นี้เป็นการตอบสนองโดยตรงต่อปัญหาทั่วไปที่พบในการติดตั้งแบบดั้งเดิม เช่น ความจำเป็นในการวางท่อจำนวนมาก จุดรั่วไหลที่อาจเกิดขึ้น และผลกระทบด้านลบของความเครียดทางกลและการขยายตัวทางความร้อนต่อความแม่นยำในการวัด
ข้อได้เปรียบหลักของการออกแบบแบบบูรณาการนี้คือการกำจัดการเกิดความเครียดทางกลที่ทำให้เกิดข้อผิดพลาด ในระบบซีลระยะไกลแบบเดิม ท่อฝอยและฮาร์ดแวร์สำหรับติดตั้งสามารถส่งผ่านความเครียดของท่อและการสั่นสะเทือนไปยังเซ็นเซอร์ ทำให้เกิดสัญญาณรบกวนและการเบี่ยงเบนในการวัด โครงสร้างแบบแข็งของตัวเครื่อง 2051 Coplanar™ ช่วยแยกเซ็นเซอร์ออกจากแรงภายนอกเหล่านี้ ส่งผลให้การวัดมีความเสถียรและทำซ้ำได้เป็นพิเศษ แม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง เช่น สถานีคอมเพรสเซอร์ ท่อระบายของปั๊ม หรือระบบท่อขนาดใหญ่ เสถียรภาพนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่สำคัญ เช่น การควบคุมป้องกันการกระชากของคอมเพรสเซอร์ หรือการตรวจสอบตัวกรองที่แม่นยำ
นอกจากนี้ การออกแบบ Coplanar™ ยังช่วยลดความซับซ้อนในการติดตั้งและลดต้นทุนรวมในการเป็นเจ้าของได้อย่างมาก การติดตั้ง DP แบบเดิมที่มีซีลระยะไกลต้องใช้ส่วนประกอบจำนวนมาก: ท่อแรงดัน ท่อ วาล์ว แมนิโฟลด์ และตัวรองรับ การเชื่อมต่อแต่ละครั้งเป็นจุดรั่วไหลที่อาจเกิดขึ้น โดยเฉพาะอย่างยิ่งกับของเหลวที่เป็นอันตรายหรือมีค่า 2051 Coplanar™ ต้องใช้การเชื่อมต่อหน้าแปลนโดยตรงเพียงครั้งเดียวกับกระบวนการ ซึ่งช่วยลดจำนวนเส้นทางรั่วไหลที่อาจเกิดขึ้นได้อย่างมาก สิ่งนี้ไม่เพียงแต่ช่วยเพิ่มความปลอดภัยเท่านั้น แต่ยังช่วยลดเวลาในการติดตั้งและต้นทุนวัสดุได้ถึง 50% การบำรุงรักษาก็ง่ายขึ้นเช่นกัน เนื่องจากไม่มีสายฝอยให้เติมหรือไล่อากาศ และสามารถให้บริการหรือสอบเทียบทั้งหน่วยได้อย่างง่ายดาย
หัวใจของเครื่องส่งสัญญาณยังคงเป็นเทคโนโลยีเซ็นเซอร์ที่เชื่อถือได้และได้รับการพิสูจน์แล้วซึ่งพบได้ในซีรีส์ 2051 ใช้เซ็นเซอร์สแตนเลสสตีลแบบเชื่อมทั้งหมดแบบ capacitive ซึ่งให้การป้องกันแรงดันเกินที่ดีเยี่ยมและความทนทานในระยะยาว อุปกรณ์ให้ความแม่นยำสูง โดยทั่วไปดีกว่า ±0.1% ของช่วงที่สอบเทียบแล้ว ทำให้มั่นใจได้ถึงการวัดที่แม่นยำสำหรับการควบคุมและเพิ่มประสิทธิภาพกระบวนการ มันถูกบรรจุอยู่ในตัวเรือนอะลูมิเนียมหล่อที่ทนทานซึ่งมีพิกัด NEMA 4X (IP66) ซึ่งออกแบบมาเพื่อทนต่อสภาพแวดล้อมที่รุนแรง
การสื่อสารจัดการผ่านมาตรฐานอุตสาหกรรม เอาต์พุตอะนาล็อก 4-20 mA พร้อมโปรโตคอล HART. สิ่งนี้ช่วยให้สามารถรวมเข้ากับระบบควบคุมที่มีอยู่ได้อย่างง่ายดาย และเปิดใช้งานการกำหนดค่า การสอบเทียบ และการวินิจฉัยระยะไกลโดยใช้เครื่องมือสื่อสาร HART แบบมือถือหรือซอฟต์แวร์การจัดการสินทรัพย์ เช่น AMS Suite ของ Emerson การวินิจฉัยขั้นสูงให้การแจ้งเตือนสำหรับปัญหาที่อาจเกิดขึ้น รองรับกลยุทธ์การบำรุงรักษาเชิงคาดการณ์
| หมวดหมู่ | รายละเอียด |
|---|---|
| ชื่อผลิตภัณฑ์ | Emerson Rosemount 2051 Coplanar™ Differential Pressure Transmitter |
| ซีรีส์/แพลตฟอร์ม | อิงตามแพลตฟอร์ม Rosemount 2051 พร้อม การออกแบบ Coplanar™ ที่ติดตั้งหน้าแปลน |
| คุณสมบัติที่กำหนด | หน้าแปลนกระบวนการแบบบูรณาการ + เซ็นเซอร์ในตัวเครื่องขนาดกะทัดรัด- ไดอะแฟรมเซ็นเซอร์เรียบเสมอกันและอยู่ในระนาบเดียวกับหน้าแปลน - ขจัดความจำเป็นในการวางท่อแรงดัน หลอดฝอย และฮาร์ดแวร์เพิ่มเติม |
| ข้อดีหลัก | - แยกเซ็นเซอร์ออกจาก ความเครียดของท่อ การสั่นสะเทือน และความเครียดจากความร้อน- เสถียรภาพและความสามารถในการทำซ้ำได้เป็นพิเศษ ในการใช้งานที่มีการสั่นสะเทือนสูง- ลดต้นทุนและเวลาในการติดตั้งได้ถึง 50%- จุดรั่วไหลน้อยลง → เพิ่มความปลอดภัย |
| ประสิทธิภาพ | - ความแม่นยำ: โดยทั่วไป ±0.1% ของช่วง- เซ็นเซอร์สแตนเลสสตีลแบบเชื่อมทั้งหมดแบบ Capacitive - การป้องกันแรงดันเกินที่ดีเยี่ยม - ความทนทานและเสถียรภาพในระยะยาว |
| ประโยชน์ในการติดตั้ง | - ต้องใช้เพียง การเชื่อมต่อหน้าแปลนโดยตรงหนึ่งครั้ง- ไม่มีหลอดฝอยให้ไล่อากาศหรือเติมใหม่ - ส่วนประกอบน้อยลง (ไม่มีท่อแรงดัน แมนิโฟลด์ ท่อ) - บริการและการสอบเทียบที่ง่ายขึ้น |
| การก่อสร้างและการป้องกัน | - ตัวเรือนอะลูมิเนียมหล่อที่ทนทาน- ระดับการป้องกัน: NEMA 4X (IP66)- สร้างขึ้นสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง |
| การสื่อสาร | - เอาต์พุตอะนาล็อก 4–20 mA พร้อมโปรโตคอล HART- การกำหนดค่า การสอบเทียบ และการวินิจฉัยระยะไกล - เข้ากันได้กับ Emerson AMS Suite สำหรับการบำรุงรักษาเชิงคาดการณ์ |
| แอปพลิเคชัน | - สถานีคอมเพรสเซอร์ (การควบคุมป้องกันการกระชาก) - ท่อระบายของปั๊ม- การตรวจสอบตัวกรอง- ระบบท่อที่มีการสั่นสะเทือนสูงหรือขนาดใหญ่ |
| การใช้งานในอุตสาหกรรม | น้ำมันและก๊าซ การแปรรูปสารเคมี การผลิตไฟฟ้า และอุตสาหกรรมอื่นๆ ที่ต้องการ การวัดความดันที่เสถียร ปลอดภัย และแม่นยำ |
| สรุปโดยรวม | เครื่องส่งสัญญาณ DP แบบพิเศษ พร้อม การออกแบบ Coplanar™ ที่ติดตั้งหน้าแปลน มอบเสถียรภาพที่เหนือกว่า การติดตั้งที่ง่ายขึ้น จุดรั่วไหลน้อยลง และต้นทุนรวมในการเป็นเจ้าของที่ต่ำกว่า เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการ มีการสั่นสะเทือนสูง และมีความปลอดภัยสูง |
โดยสรุป Rosemount 2051 Coplanar™ Pressure Transmitter เป็นโซลูชันที่สร้างขึ้นโดยมีวัตถุประสงค์ซึ่งเหนือกว่าความสามารถของเครื่องส่งสัญญาณ DP มาตรฐาน การออกแบบที่ติดตั้งหน้าแปลนแบบบูรณาการไม่ใช่แค่ความสะดวกสบายเท่านั้น แต่เป็นการปรับปรุงพื้นฐานที่ให้เสถียรภาพในการวัดที่เหนือกว่าโดยการแยกเซ็นเซอร์ออกจากความเครียดทางกล ด้วยการลดความซับซ้อนในการติดตั้ง จุดรั่วไหลที่อาจเกิดขึ้น และข้อกำหนดในการบำรุงรักษาอย่างมาก จึงมีต้นทุนรวมในการเป็นเจ้าของที่ต่ำกว่าอย่างมาก เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ท้าทายในอุตสาหกรรมต่างๆ เช่น น้ำมันและก๊าซ การแปรรูปสารเคมี และการผลิตไฟฟ้า ซึ่งการวัดความดันที่เชื่อถือได้และเสถียรเป็นสิ่งสำคัญยิ่งต่อความปลอดภัย ประสิทธิภาพ และผลกำไร
