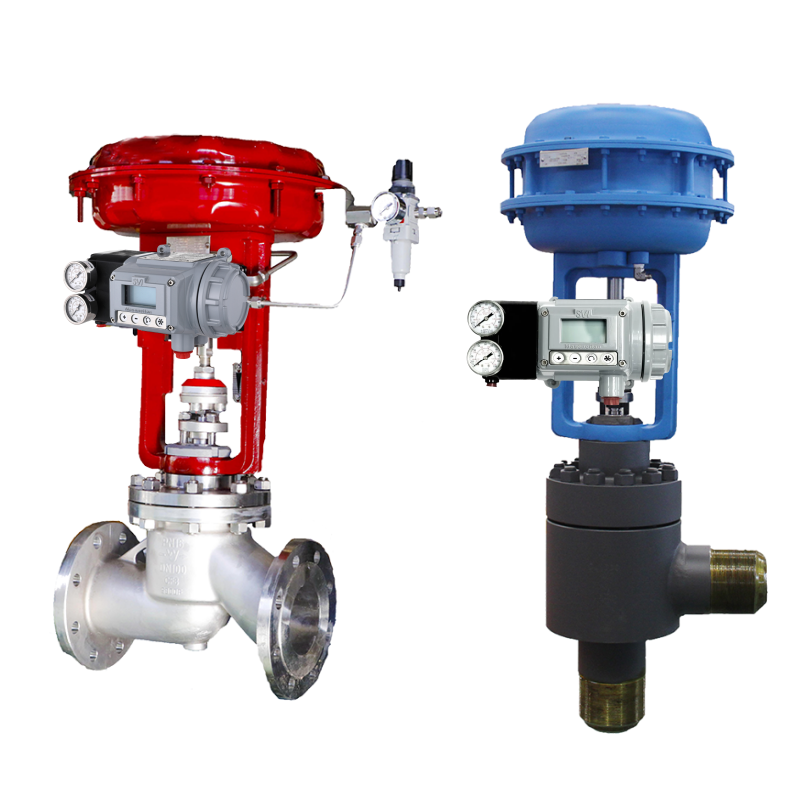

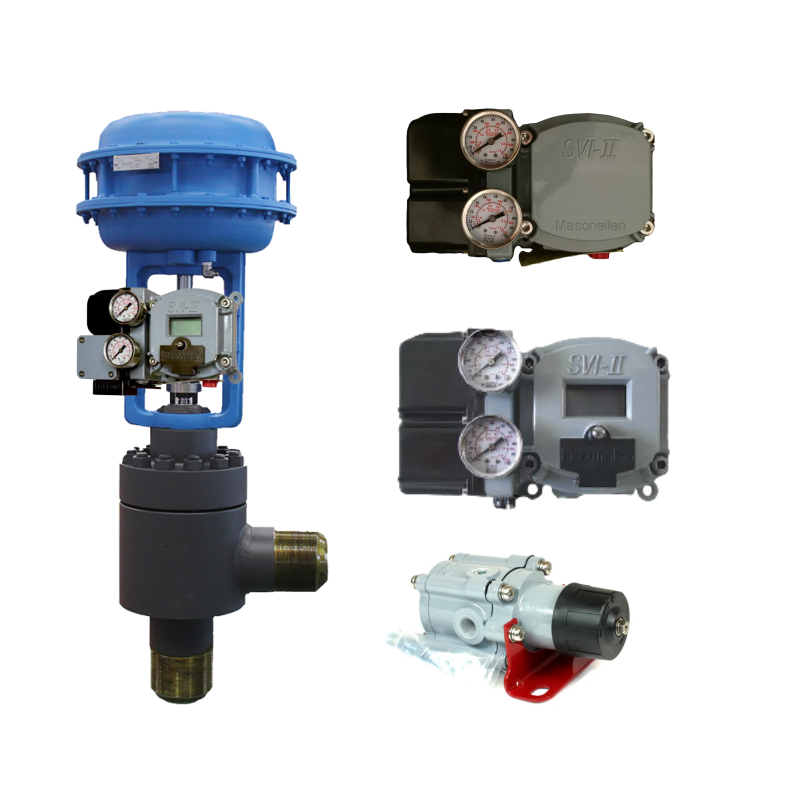

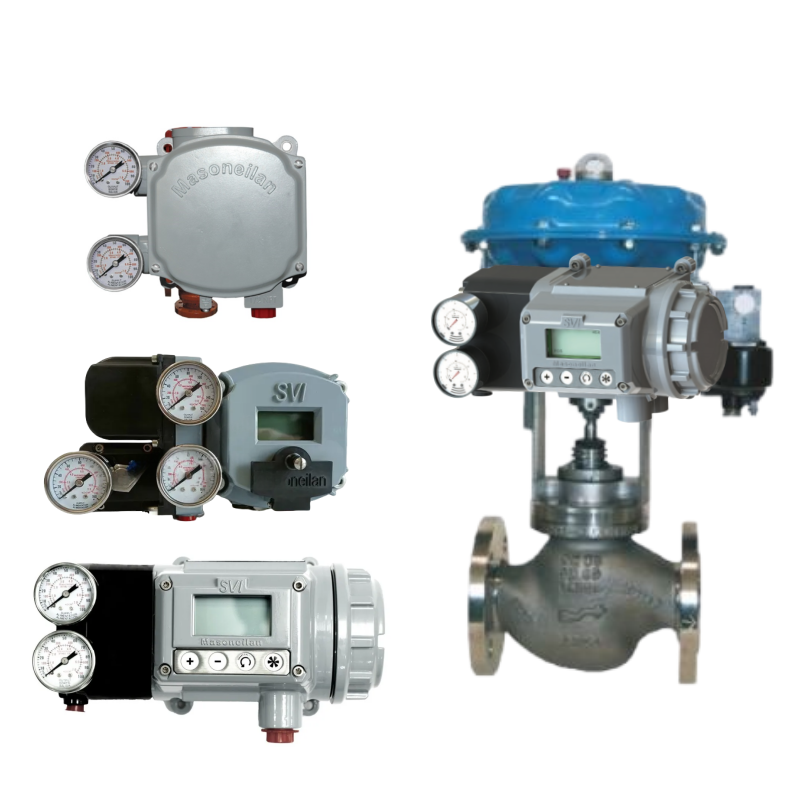

เครื่องควบคุมตำแหน่งวาล์วอัจฉริยะ Masoneilan SVI2 พร้อมวาล์วจากประเทศจีน

Masoneilan SVI2 อินเทลเลนท์ วาล์ววางตําแหน่งกับวาล์วจีน

การนําเสนอสินค้า

Masoneilan SVI2 เป็นเครื่องวางตําแหน่งวาล์วที่มีความสามารถสูง เมื่อคู่กับวาล์วจีน มันสามารถควบคุมได้อย่างแม่นยําและน่าเชื่อถือได้ สําหรับการใช้งานในอุตสาหกรรม

รายละเอียดเทคนิค

ผลงาน

- Hysteresis + Deadband: ± 0.2%
- ความซ้ํา: ± 0.2%
- ความรู้สึก: ± 0.2%
- ความสอดคล้อง: ± 0.3%
- ความแม่นยํา: ± 0.5% (ปกติ + 0.25%)

พลังการเข้าและสัญญาณ

- สัญญาณ: 4 - 20mA ด้วยโปรโตคอลการสื่อสาร HART®
- พลังงานไฟฟ้า: ถอนมาจาก 4 - 20mA สัญญาณควบคุม
- ความดันปลายทางขั้นต่ํา: 11.2 โวลต์ DC
- สัญญาณปัจจุบันขั้นต่ํา: 3.6mA

สภาพการทํางาน

- ระยะอุณหภูมิการทํางาน: - 58 °F ถึง + 185 °F (- 50 °C ถึง + 85 °C)
- ความดันอากาศ:
- การกระทําเพียงครั้งเดียว: 20 - 100 psi (1.4 - 6.9 bar)
- ดับเบิ้ล - การกระทํา: 20 - 150 psi (1.4 - 10.3 บาร์)

- การบริโภคอากาศ:
ละครเดี่ยว
- 30 psi (2.1 bar): 0.22 sqm (8/m)
- 60 psi (4.2 bar): 0.282 ตารางวา (81/ม)
- 90 psi (6.3 bar): 0.424 ตารางวา (21/ม)

คู่ละคร:
- 30 psi (2.1 bar): 0.424 ตารางเมตร (21/ม)
- 60 psi (4.2 bar): 0.565 sqm (61/m)
- 90 psi (6.3 bar): 0.847 ตารางวา (241/ม)
- 120 psi (8.4 bar): 10.6 ซีคฟม (301/ม)

วัสดุ และ การ สร้าง

- บ้าน: บ้านแบบมาตรฐานอลูมิเนียม, เหล็กไร้ขัดมีตามคําขอ
- การเคลือบ: โพลียูเรธานสีเทา ตาม ISO 12944 - 2 ประเภท C4

การรับรองและความสอดคล้อง

- โปรต็อกอล HART: รองรับโปรต็อกอล HART รีวิชั่น 5 หรือ 7
- มาตรฐาน EMC: สอดคล้องกับ EN 61000 - 4 - 2, 3, 5, 6, 8 และ IEC 8014 - 2, - 3, - 4
- การรับรองความปลอดภัย: FM, FMA, FIX, IECEx
- การรับรองภูมิภาค: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- ระดับการป้องกันบ้าน: NEMA 4X/IP66
- การตรา CE: ตรงกับ EC6I508 ส่วน 2 - 3 สําหรับ SIL2

การ ตรวจ ยา และ ลักษณะ

- เครื่องตรวจจับความดัน 5 เครื่อง: สําหรับการตรวจสอบและตรวจสอบ
- การนับชัก: บันทึกจํานวนทั้งหมดของชักวาล์ว
- ระยะเวลาการทํางานของวาล์ว: ระยะเวลาบันทึกที่ใช้ในการเปิด ปิด และใกล้ปิดตําแหน่ง
- Offline Control Valve Signature: รองรับการลงนามของวาล์วควบคุมออฟไลน์โดยใช้ VarVue Suite หรือ Advanced DTM
- ติดตามการคดกันออนไลน์: ติดตามการคดกันออนไลน์ผ่าน Valve Aware
- การวินิจฉัยที่สามารถปรับปรุงได้: สนาม - ระดับการวินิจฉัยที่สามารถปรับปรุงได้ตามความต้องการของผู้ใช้

การสื่อสารและผลิต

- ส่งตําแหน่ง: 4 - 20mA, สองสายวงจรพลังงาน, กับ 10 - 24 Vdc ความกระชับกําลังมาตรฐาน
- ติดต่อดิจิทัลที่สามารถตั้งค่าได้: สวิทช์แบบตั้งค่าได้ 2 ตัว และติดตั้งในระบบซอลิดสเตทที่โดดเดี่ยว

ระยะการเคลื่อนไหวของตัวขับเคลื่อน

- การเคลื่อนไหวเชิงเส้น: 0.25 นิ้ว (6.4 มม) ถึง 6 นิ้ว (การติดตั้งแบบมาตรฐาน) มากกว่า 6 นิ้ว (150 มม) ต้องการการติดตั้งยืด
- การเคลื่อนไหวหมุน: 18 - 140 องศา
- ความละเอียดของเซ็นเซอร์การกระแทก: 0.0015%

ลักษณะ

- การออกแบบทั่วไป: เหมาะสําหรับการใช้งานของวาล์วเส้นตรงและหมุน
- เครื่องตรวจจับตําแหน่งที่ไม่ติดต่อ: เทคโนโลยีตรวจจับตําแหน่งที่ไม่ติดต่อที่พิสูจน์
- จอและการควบคุมในท้องถิ่น: LCD ภายนอกและปุ่มกดเพื่อการทํางานง่ายในสถานที่
- Setup Wizard: การใช้งานที่รวดเร็วและง่ายด้วย Setup Wizard
- การวินิจฉัยออฟไลน์และออนไลน์: ฟังก์ชันการวินิจฉัยที่ครบวงจรสําหรับทั้งออฟไลน์และออนไลน์
- สองสวิทช์ที่สามารถตั้งค่าได้: สองสวิทช์ที่สามารถตั้งค่าได้และถูกสร้างขึ้น - ในสวิทช์ที่แยกแยก
- การสื่อสาร HART: รองรับโปรโตคอลการสื่อสาร HART สําหรับการบูรณาการกับระบบควบคุมต่าง ๆ
- บ้านทนทาน: บ้านแข็งแรงจากอะลูมิเนียม anodized

การใช้งาน

การผสมผสานนี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรม เช่น น้ํามันและก๊าซ, การผลิตพลังงาน, การชําระ, น้ํามันเคมี, น้ํามันและก๊าซกลางสาย, น้ํามันและก๊าซด้านบน, เป็นต้นมันเหมาะสําหรับการใช้งานต่าง ๆ รวมถึงเครื่องผลิตหินสูบควาย, เครื่องปรับความหนาว, หอคอยปรับความเย็น, อาคารปฏิกิริยา, อาคารตุร์บีน, สถานที่โรงงานปฏิกิริยา & BOP, เครื่องปรับความหนาว, เครื่องปรับความหนาว, เครื่องปรับความหนาวการประมวลผลน้ํา, การปรับปรุง, การแตก, การผสมผสานทางสอง, การดับและการแยกส่วน, การบดก๊าซชาร์จ, การแยกแยก, การดําเนินงานความสมบูรณ์แบบของท่อ, การขาดน้ํา, การเย็น, การผสมผสาน, การบรรทุก/การขนส่งการปรับปรุงน้ํามัน, การขาดน้ํา / การรักษา, การบด, ฯลฯ

ประโยชน์

- การใช้งานที่รวดเร็ว: การตั้งและใช้งานที่รวดเร็ว ลดเวลาหยุดทํางานและปรับปรุงประสิทธิภาพ
- การตั้งตําแหน่งที่แม่นยํา: รับประกันตําแหน่งวาล์วที่แม่นยําสําหรับการควบคุมกระบวนการที่ดีที่สุด
- การสื่อสารสองทิศ: สะดวกในการตั้งค่าและการติดตามในท้องถิ่นหรือทางไกล
- การบูรณาการกับระบบควบคุม: สามารถใช้งานกับระบบควบคุมและโปรแกรมจัดการทรัพย์สินได้มากมาย
- ผลงานดีที่สุด: ส่งผลการควบคุมวาล์วที่มีประสิทธิภาพสูง ไม่ว่าขนาดของตัวขับเคลื่อน
