สถานที่กำเนิด:
China
ชื่อแบรนด์:
SCHUNK
ได้รับการรับรอง:
Provide
หมายเลขรุ่น:
PHL 25-045
ติดต่อเรา
ข้อมูลทั่วไป:
- สล็อคต่อปาก45 มม
- น้ําหนัก:1.89 กิโลกรัม
- น้ําหนักของชิ้นงานที่แนะนํา:2.5 กิโลกรัม
- ปริมาตรของกระป๋องต่อสองจังหวะ:107 ซม.
- ความยาวนิ้วที่อนุญาตสูงสุด:200 มม.
- น้ําหนักสูงสุดที่อนุญาตต่อนิ้ว1 กิโลกรัม
- ประเภทการป้องกัน IP:41
- อุณหภูมิบริเวณภายในอย่างน้อย:5 °C
- อุณหภูมิบริเวณสูงสุด:90 °C
- ย้ําความแม่นยํา:0.02 มิลลิเมตร
ประสิทธิภาพ:
- แรงปิด:500 N(มีความยาวนิ้วของ 0 mm:508 N)
- พลังเปิด:500 N(มีความยาวนิ้วของ 0 mm:508 N)
- เวลาปิด:0.15 s
- เวลาเปิด:0.15 s
- จุด Mx แม็กซ์:29 Nm
- เดี๋ยวก่อน120 นิเมตร
- จุด Mzmax:33 นิเมตร
- แรงแกนสูงสุด Fz แรงสูงสุด1000 N
ปริมาตรการทํางาน:
- ความดันการทํางานขั้นต่ํา:2 บาร์
- ความดันทํางานสูงสุด:8 บาร์
- ความดันการทํางานชื่อ:6 บาร์
การคํานวณแรงจับ:กองกําลังจับรวมคํานวณโดยการรวมกําลังที่ใช้ในแต่ละปาก เพื่อความชัดเจนในการวัดแรงเหล่านี้ในระยะ Pโปรดดูภาพด้านล่าง.
ความยาวของนิ้วมือจับจะกําหนดโดยวัดจากพื้นผิวอ้างอิงถึงระยะ P ตรงกับแกนหลักความยาวนี้ไม่ควรเกินความยาวสูงสุดที่กําหนดไว้เมื่ออยู่ในความดันการทํางานการเพิ่มความดันใด ๆ มากกว่าขั้นต่ํานี้จําเป็นต้องมีการลดความยาวนิ้วเทียบเท่าการเพิ่มความดันจากสภาพนามิชั่น
ความแม่นยําในการซ้ําในกรอบของกลไกนี้แสดงออกด้วยการเปลี่ยนแปลงตําแหน่งที่สังเกตเห็นในช่วงชุดของ 100 วงจรไม่ต่อเนื่อง
น้ําหนักของชิ้นงานที่เหมาะสําหรับการจับแรงที่เหมาะสมจะถูกคํานวณโดยใช้สัดส่วนการขัดสัดสัดสัดสัดสัดสัดสัดของ 01การคํานวณนี้ยังรวมตัวประกอบความปลอดภัย 2 ให้ช่องว่างต่อการสลิดลีก ภายใต้การเร่งเนื่องจากแรงโน้มถ่วง (g)น้ําหนักของชิ้นงานที่ยอมรับได้สูงขึ้นมาก.
ระยะเวลาการปิดและเปิดที่เผยแพร่ในที่นี้เกี่ยวข้องเพียงกับการเคลื่อนไหวของปากฐาน และไม่รวมการเพิ่มเวลาใด ๆ ที่เกี่ยวข้องกับการเปลี่ยนแปลงนิ้วจับองค์ประกอบเวลาเพิ่มเติม, เช่นเวลาสลับซัฟล์, ระยะเวลาการเติมเชือก, และระยะเวลาปฏิกิริยาของ PLC, ยังถูกยกเว้นจากการคํานวณเหล่านี้และควรได้รับการพิจารณาในระหว่างการประเมินเวลาวงจร
การทํางานของระบบนี้ถูกสร้างขึ้นจากหลักการการทํางานของโครงสร้างพิสตันแรคและพีเนี่ยนคู่
ร่างส่วนใหญ่ของผลิตภัณฑ์ถูกสร้างขึ้นโดยใช้อลูมิเนียมโดยเฉพาะอย่างยิ่งผ่านเทคนิคโปรไฟล์ extruded ซึ่งรับประกันความทนทานและการจบที่มีคุณภาพสูง
ช่องคานฐานถูกผลิตจากความแข็งแรงอลูมิเนียมและถูกทําสําเร็จด้วยกระบวนการ anodizing ให้ความทนทานเพิ่มเติมและชั้นป้องกันจากการสกัดและการกัดกร่อน
ผลิตภัณฑ์นี้มีสายทางรถไฟฟ้าแบบโปรไฟล์ระบบที่ทําให้การเคลื่อนไหวเรียบร้อยและแม่นยําที่จําเป็นสําหรับการใช้งานที่มีประสิทธิภาพสูง
การทํางานของสินค้านี้คือปนูเมติกขับเคลื่อนและต้องการอากาศดันที่กรอง ซึ่งตรงกับมาตรฐาน ISO 8573-1:2010 โดยมีระดับความบริสุทธิ์ [7:4[4].
การจัดตั้งการรับประกัน 24 เดือนให้ความสงบใจและบริการที่น่าเชื่อถือสําหรับผลิตภัณฑ์ในระยะยาว
เมื่อซื้อแพ็คเกจจะรวมเครื่องเคลื่อนยาง, O-ring ที่เหมาะสําหรับการเชื่อมต่อตรงและรายละเอียดคําแนะนําการประกอบนอกจากนี้ คู่มือการปฏิบัติงาน พร้อมประกาศการจัดตั้ง สามารถเข้าถึงออนไลน์ได้อย่างง่ายดายเพื่อความสะดวกของคุณ
การปรับปรุงในการรักษาแรงจับได้ สามารถติดตั้งอุปกรณ์ได้ทั้งหน่วยการรักษาแรงจับกล หรือวาล์วรักษาความดันSDV-Pการประกันผลประกอบการที่สม่ําเสมอ ภายใต้สภาพต่าง ๆ

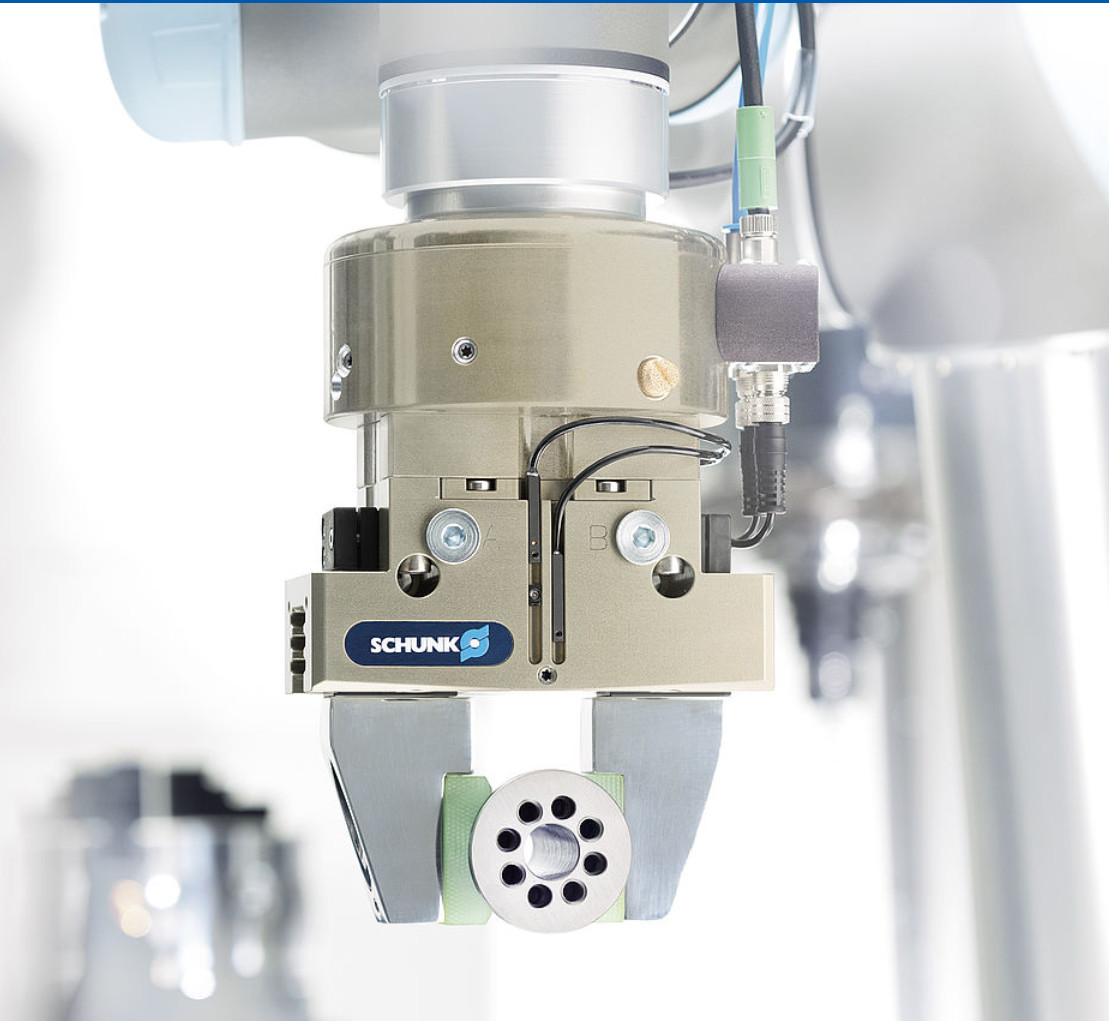

ชิ้นส่วนของแขนหุ่นยนต์ SCHUNK PHL 25-045 เป็นส่วนประกอบที่จําเป็นสําหรับระบบจับยึดที่ซับซ้อนในสถานที่อุตสาหกรรมต่างๆมันมีการออกแบบที่แข็งแกร่ง ที่ได้รับการรับรองว่าตรงกับมาตรฐานที่เข้มงวดด้วยชื่อเสียงของแบรนด์ SCHUNK ในด้านวิศวกรรมความแม่นยํารูปแบบ PHL 25-045 สามารถบูรณาการได้อย่างต่อเนื่องในส่วนต่างๆ ของอุปกรณ์อุตสาหกรรม.
ออกแบบมาสําหรับจํานวนการสั่งซื้อขั้นต่ําหนึ่ง และมีราคาที่ 2600 ดอลลาร์ ระบบ gripper นี้สามารถเข้าถึงสําหรับการปฏิบัติงานขนาดเล็กและขนาดใหญ่แพ็คเกจมาตรฐานรับประกันว่าผลิตภัณฑ์จะมาถึงอย่างปลอดภัย และพร้อมสําหรับการใช้งานทันทีด้วยเวลาในการจัดส่งในเวลาที่ถูกต้อง และเงื่อนไขการชําระเงินที่ยืดหยุ่นผ่าน T / T หรือ Link, SCHUNK ให้ความสะดวกและประสิทธิภาพแก่ลูกค้าความสามารถในการจัดจําหน่ายของชิ้นส่วนแขนหุ่นยนต์เหล่านี้เพียงพอที่จะตอบสนองความต้องการของอุตสาหกรรมต่างๆ, รับประกันว่าการดําเนินงานสามารถปรับขนาดได้โดยไม่ต้องกังวลเกี่ยวกับความพร้อมของส่วน
PHL 25-045 มี Ocv ของ 63.7V และมีระยะเวลาทําความสะอาดที่เปลี่ยนแปลง ซึ่งมีความสําคัญในการรักษาผลงานและอายุยืนของระบบกริปเปอร์ระดับการป้องกันของ IP65 หมายถึงว่าผลิตภัณฑ์ได้รับการป้องกันดีจากฝุ่นเข้าและเจ็ตน้ําความดันต่ําจากทิศทางใด ๆทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงคุณสมบัติเหล่านี้ทําให้ SCHUNK PHL 25-045 เป็นส่วนประกอบของระบบอัตโนมัติหรือครึ่งอัตโนมัติใด ๆ ที่ต้องการความสามารถการจับที่น่าเชื่อถือและแม่นยํา.
โอกาสและกรณีการใช้งานสําหรับ SCHUNK PHL 25-045 ประกอบด้วยเส้นประกอบอัตโนมัติ, การดูแลเครื่องจักร, การจัดการวัสดุ, และการบรรจุในภาค เช่น การผลิตรถยนต์,อิเล็กทรอนิกส์การปรับปรุงและความละเอียดของมันทําให้มันเป็นองค์ประกอบที่คุ้มค่าของอุปกรณ์อุตสาหกรรมการเพิ่มประสิทธิภาพและประสิทธิภาพของระบบจับในหลายรูปแบบการใช้งาน.
ไม่ว่าจะเป็นสําหรับโรงงานเล็กหรือโรงงานผลิตขนาดใหญ่ เครื่อง SCHUNK PHL 25-045 ให้ผลงานและความน่าเชื่อถือที่อุตสาหกรรมที่ทันสมัยต้องการด้วยความสามารถในการจัดจําหน่ายที่กว้างขวาง และความมุ่งมั่นในคุณภาพ, SCHUNK รับประกันว่าระบบจับของมันยังคงเป็นตัวเลือกที่ดีที่สุดสําหรับธุรกิจที่มองหาการปรับปรุงการดําเนินงานของพวกเขาด้วยชิ้นส่วนอุปกรณ์อุตสาหกรรมชั้นนํา
ชื่อแบรนด์SCHUNK
เลขรุ่น:PHL 25-045
สถานที่กําเนิด:จีน
การรับรอง:ให้
จํานวนการสั่งซื้อขั้นต่ํา:1
ราคา:2600 ดอลลาร์
รายละเอียดบรรจุ:แพ็คเกจมาตรฐาน
ระยะเวลาการจัดส่ง:ในเวลาที่ถูกต้อง
เงื่อนไขการชําระเงินT / T, ลิงค์
ความสามารถในการจําหน่าย:พอแล้ว
การกระแทกต่อปาก:45 มม
ระยะเวลาในการทําความสะอาด:ตัวแปร
ความแรงเปิด:500 N
รุ่น:PHL 25-045
ประเภทสินค้า:เครื่องจับหุ่นยนต์
เครื่องจับหุ่นยนต์ของเราเข้ากันได้กับระบบหุ่นยนต์หลายชนิดแขนหุ่นยนต์ประกอบ,แขนหุ่นยนต์จีนและABB หุ่นยนต์แขนมันคือส่วนประกอบที่หลากหลาย ที่ถูกออกแบบมาเพื่อความแม่นยําและความน่าเชื่อถือ
ผลิตภัณฑ์ Robotic Arm Parts ของเราพร้อมกับการสนับสนุนและบริการทางเทคนิคที่ครบถ้วน เพื่อรับประกันความพึงพอใจของคุณ และการทํางานที่ดีที่สุดของแขนหุ่นยนต์ของคุณการสนับสนุนของเรารวมถึงเอกสารสินค้ารายละเอียด, ส่วน FAQ ที่แข็งแรงในเว็บไซต์ของเรา และเข้าถึงการอัพเดทฟอร์มแวร์และเครื่องมือซอฟต์แวร์เพื่อการเขียนโปรแกรมและวินิจฉัยเรายังให้คําแนะนําด้านการบํารุงรักษา และแนวทางที่ดีที่สุด สําหรับการดูแลส่วนประกอบของแขนหุ่นยนต์ของคุณ. กรุณาสังเกตว่าบริการสนับสนุนทางเทคนิคโดยตรงจะถูกให้บริการในช่วงเวลาทําการมาตรฐานและอาจแตกต่างกันตามภูมิภาคทีมงานผู้เชี่ยวชาญทางเทคนิคของเราพร้อมที่จะช่วยคุณด้วยการแนะนําอย่างละขั้นตอน. กรุณาดูเว็บไซต์ของเราเพื่อหาแหล่งรวมและเอกสารสนับสนุนเพิ่มเติม
การบรรจุสินค้าสําหรับชิ้นส่วนแขนหุ่นยนต์:
ส่วนประกอบทั้งหมดของชิ้นส่วนแขนหุ่นยนต์ ถูกปิดไว้อย่างมั่นคงในเครื่องใส่ฟองป้องกันที่เหมาะสมเพื่อให้มั่นคงระหว่างการขนส่งแต่ละส่วนถูกห่อเป็นส่วนตัวในวัสดุที่ต่อต้านสแตตติกเพื่อป้องกันความเสียหายจากการปล่อยไฟฟ้าการบรรจุภายนอกประกอบด้วยกล่องกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
คําแนะนําการขนส่งสําหรับชิ้นส่วนแขนหุ่นยนต์:
สิ้นส่วนหุ่นยนต์ที่บรรจุไว้ จะถูกส่งไปในกล่องกระดาษกระดาษลวดที่ปิดไว้ ด้วยสติ๊กเกอร์การจัดการที่เปราะบางกล่องจะถูกปิดแน่นด้วยเทปการขนส่งแรงเพื่อป้องกันการเปิดระหว่างการขนส่งสลิปบรรจุรายละเอียดจะติดต่อด้านนอกในกระเป๋ากันน้ํา, รายการส่วนประกอบทั้งหมดและปริมาณที่เกี่ยวข้อง.การจัดส่งจะดําเนินการผ่านผู้ให้บริการโลจิสติก ที่ได้รับความไว้วางใจ โดยมีประกันภัยครอบคลุมค่าของสินค้าทั้งหมด, และข้อมูลการติดตามจะถูกให้บริการเมื่อส่ง
