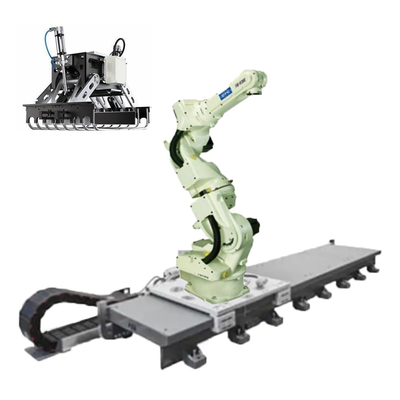

แขนหุ่นยนต์ OTC FD-V20S แขนหุ่นยนต์ 6 แกนพร้อมกริปเปอร์หุ่นยนต์และตัวติดตามเชิงเส้นสำหรับการหยิบและวาง
รายละเอียดสินค้า
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| จำนวนแกน | 7 |
| ความจุน้ำหนักบรรทุกสูงสุด | 20 กก |
| การทำซ้ำตำแหน่ง | +/- 0.08 มม. (หมายเหตุ 1) |
| การเข้าถึงในแนวนอน | 1710มม |
| การเข้าถึงในแนวตั้ง | 2913มม |
| ความจุไดรฟ์ | 6600W |
| ช่วงการทำงาน, แขน, J1 (การหมุน) | +/- 170° |
| ช่วงการทำงาน, แขน, J2 (แขนท่อนล่าง) | -145°~ +70° |
| ช่วงการทำงาน, แขน, J3 (แขนท่อนบน) | -170°~ +160° |
| ระยะการทำงาน ข้อมือ J4 (สวิง) | +/- 180° |
| ช่วงการทำงาน, ข้อมือ, J5 (ดัด) | -50°~ +230° (หมายเหตุ 2) |
| ช่วงการทำงาน, ข้อมือ, J6 (บิด) | +/- 360° (หมายเหตุ 2) |
| ความเร็วสูงสุด, แขน, J1 (การหมุน) | 3.40 เรเดียด/วินาที {195°/วินาที} |
| ความเร็วสูงสุด, แขน, J2 (แขนท่อนล่าง) | 3.32 เรเดียด/วินาที {190°/วินาที} |
| ความเร็วสูงสุด, แขน, J3 (ต้นแขน) | 3.14 เรเดียด/วินาที {180°/วินาที} |
| ความเร็วสูงสุด, ข้อมือ, J4 (สวิง) | 6.98 เรเดียด/วินาที {400°/วินาที} |
| ความเร็วสูงสุด, ข้อมือ, J5 (การดัด) | 6.98 เรเดียด/วินาที {400°/วินาที} |
| ความเร็วสูงสุด ข้อมือ J6 (บิด) | 10.5 เรเดียด/วินาที {600°/วินาที} |
| โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J4 (สวิง) | 43.7 นิวตันเมตร |
| โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J5 (การดัด) | 43.7 นิวตันเมตร |
| โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J6 (บิด) | 19.6 น. * ม |
| โหลดข้อมือ, โมเมนต์ความเฉื่อยที่อนุญาต, J4 (สวิง) | 1.09 กก.*ม.^2 |
| โหลดข้อมือ, โมเมนต์ความเฉื่อยที่อนุญาต, J5 (การดัด) | 1.09 กก. *ม.^2 |
| โหลดข้อมือ, โมเมนต์ความเฉื่อยที่อนุญาต, J6 (บิด) | 0.24 กก. *ม.^2 |
| พื้นที่หน้าตัดการทำงานของแขน | 3.91 ม.^2 x 340° |
| สภาวะแวดล้อม | 0 ~ 45°C, 20 ~ 80 %RH (ไม่มีการควบแน่น) |
| มวล | 321 กก |
| ความจุน้ำหนักบรรทุกของต้นแขน | 20 กก. (หมายเหตุ 3) |
| ประเภทการติดตั้ง | ประเภทพื้น |
| สีเพ้นท์ | สีขาว (มุนเซล 10GY9/1) |
หุ่นยนต์ 7 แกน FD-V20S ของเรานำเสนอน้ำหนักบรรทุกที่ใหญ่ที่สุดในประเภทหุ่นยนต์ และเหมาะอย่างยิ่งสำหรับการเชื่อมอาร์ค การตัดด้วยอากาศพลาสม่า และการจัดการวัสดุ
• การหมุนแกนที่ 7 ทำให้สามารถหลีกเลี่ยงสัญญาณรบกวนได้โดยไม่ต้องเปลี่ยนตำแหน่งและ/หรือทัศนคติของเครื่องมือปลายแขน
• รักษามุมและทัศนคติที่เหมาะสมของเครื่องมือปลายแขนตลอดเวลา ส่งผลให้คุณภาพการเชื่อมดีขึ้นและง่ายต่อการตั้งโปรแกรม
• มีช่วงการทำงานที่กว้างด้วยแขนที่แยกอิสระ
• การเชื่อมต่อแบบดิจิตอลที่ราบรื่นกับอุปกรณ์จ่ายไฟสำหรับเชื่อมยี่ห้อ OTC DAIHEN ทั้งหมด
• การควบคุมการสั่นสะเทือนที่ได้รับการปรับปรุงช่วยให้การเคลื่อนไหวของหุ่นยนต์เป็นไปอย่างราบรื่น
• เซ็นเซอร์วัดแรงสั่นสะเทือนในตัว
• เทคโนโลยีแหล่งเดียว – ส่วนประกอบทั้งหมดผลิตโดย OTC DAIHEN
• การออกแบบอเนกประสงค์สูงรองรับงานเชื่อมส่วนใหญ่
• สถาปัตยกรรมแบบเปิดที่ใช้ Windows XP
• ความจุหน่วยความจำขนาดใหญ่และสัญญาณควบคุม 40 Input / 40 Output
• ฟังก์ชัน PLC ขั้นสูงช่วยให้แก้ไขไดอะแกรมแลดเดอร์ได้โดยตรงผ่านปุ่มสอน
• ความสามารถของเครือข่าย – เชื่อมต่อกับการเชื่อมต่อ Ethernet, DeviceNet และ PROFIBUS (อาจต้องใช้ฮาร์ดแวร์เพิ่มเติม)
• การแสดงไอคอนช่วยในการสอนที่รวดเร็วและง่ายดาย
• หน้าจอสี VGA 640×480 พร้อมไฟพื้นหลัง LED หน้าจอสี 65536
• สวิตช์เปิดการทำงาน 3 ตำแหน่งช่วยเพิ่มความปลอดภัย
• ฟังก์ชั่นหลายหน้าจอช่วยให้ผู้ใช้สามารถดูหน้าจอได้สูงสุด 4 หน้าจอพร้อมกัน
• ฟังก์ชั่นช่วยเหลือบนหน้าจอพร้อมคู่มือการใช้งานฉบับสมบูรณ์
• จอสัมผัสมาตรฐานพร้อมการใช้งาน jog dial
