เครื่องตั้งตําแหน่งมีบทบาทสําคัญในการประกันความสัมพันธ์ที่กําหนดไว้ก่อนระหว่างสัญญาณเข้าและตําแหน่งของวาล์วมันอํานวยความสะดวกในการมอบตัวแปรที่ควบคุม x ให้กับตัวแปรที่ระบุ wการทําเช่นนี้โดยการเปรียบเทียบสัญญาณการเข้าที่เกิดจากระบบควบคุมกับการเคลื่อนไหวของวาล์วควบคุม
เครื่องตั้งตําแหน่งจะส่งสัญญาณแรงดัน pst ออก ซึ่งตรงกับการเคลื่อนไหวของวาล์ว ถ้าระบบควบคุมและการเคลื่อนไหวของวาล์วไม่ตรงกันเครื่องตั้งตําแหน่งจะปรับความดันสัญญาณจนกว่าตําแหน่งของวาล์วที่ต้องการจะบรรลุ.
หากตัวขับเคลื่อนมีผลการทํางานสองครั้ง เครื่องตั้งตําแหน่งจะใช้เครื่องกระตุ้นการย้อนกลับเพื่อสร้างแรงกดสัญญาณที่ตรงกันข้ามสองครั้งนี้ทําให้แน่ใจว่าวาล์วสามารถเคลื่อนไหวทั้งด้านในและด้านนอก.
ผลิตภัณฑ์มีตําแหน่งการติดตั้งหลายแบบเพื่อตอบสนองความต้องการที่แตกต่างกัน และสามารถใช้ในการทํางานปกติหรือแบ่งระยะมันมีการตอบสนองแบบไดนามิกที่ดีและการมีอิทธิพลอย่างน้อยของอากาศอุปทาน. ระยะสัดส่วน (P ระยะ) สามารถปรับและความจุออกอากาศสามารถปรับเพื่อตอบสนองความต้องการเฉพาะเจาะจงทําให้มันเป็นทางเลือกที่ประหยัดนอกจากนี้ มันถูกออกแบบให้ไม่รู้สึกต่อการสั่นสะเทือนทางกล และการออกแบบที่คอมพักทัดของมันคือการดูแลที่ต่ํา
ผลิตภัณฑ์นี้มีให้เลือกในรุ่นที่เหมาะสําหรับการใช้ในพื้นที่อันตราย รุ่นเหล่านี้มีประเภทการป้องกันความปลอดภัยภายใน II 2G Ex ia IIC T6 หรือ II 3G Ex nA II T6 สําหรับโซน 2

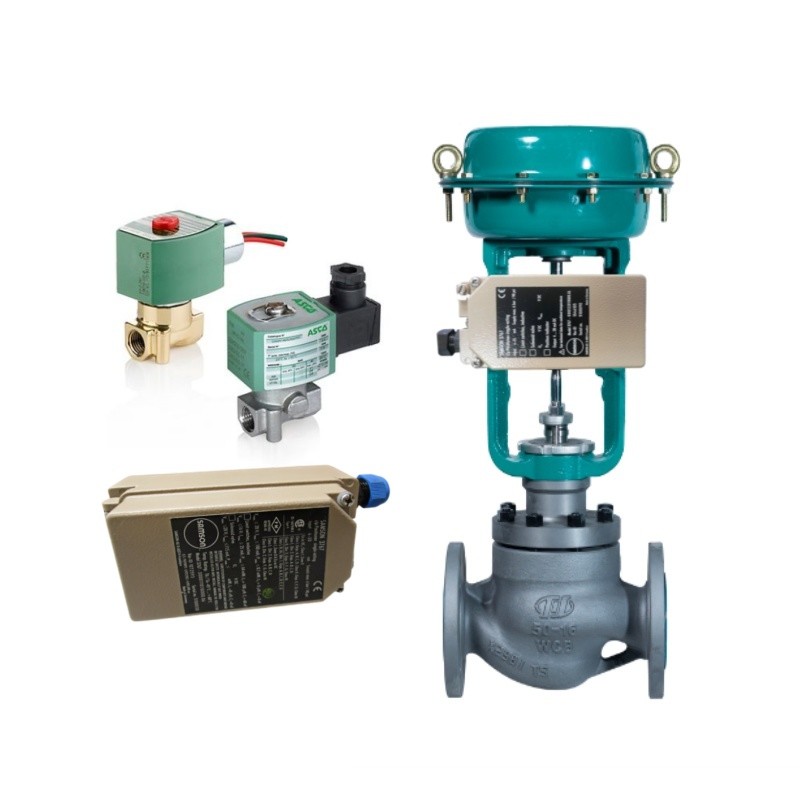

สําหรับคนที่ต้องการการป้องกันไฟได้ สินค้ามีด้วยชนิดการป้องกัน Ex d ซึ่งประกอบด้วย เครื่องตั้งตําแหน่งประเภท 3766 และ เครื่องแปลงไฟประเภท 6116 ตามที่แสดงในรูป 2

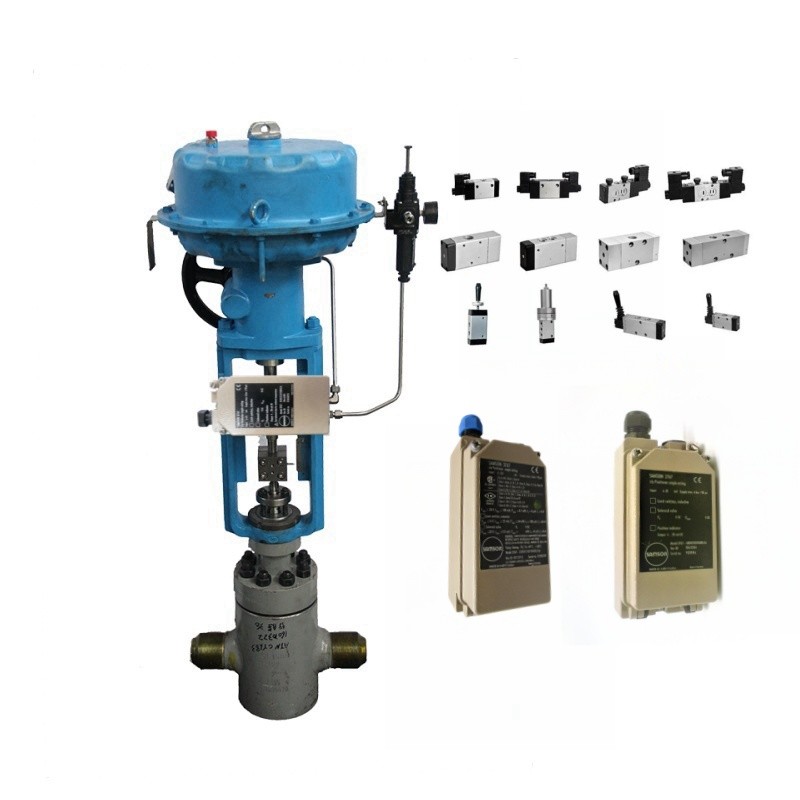

ผลิตภัณฑ์สามารถติดตั้งได้โดยตรงกับเครื่องขับเคลื่อนประเภท 3277 ตามที่แสดงในรูป 3 หรือสามารถติดตั้งกับเครื่องขับเคลื่อนตาม IEC 60534-6 สําหรับผู้ใช้เครื่องขับเคลื่อนหมุนสามารถติดตั้งได้ตาม VDI/VDE 3845.
| ชื่อสินค้า: | ซัมสัน 3767 |
| สินค้า: | เครื่องตั้งตําแหน่งอิเล็กตรอนิวเมติก |
| การแสดง: | ละครเดี่ยวหรือละครคู่ |
| ระบบควบคุม: | 4 ถึง 20 MA |
| การสื่อสาร | โดยไม่มี |
| การวินิจฉัย: | โดยไม่มี |
| วัสดุ | อลูมิเนียม |
| การสนับสนุนที่กําหนดเอง: | OEM |
| การใช้งาน: | เวลา การ ขนส่ง ที่ ท้าทาย และ สภาพ ภาย กลาง |
| การรับประกัน | 1 ปี |
เครื่องตั้งตําแหน่งสําหรับวาล์วควบคุมแบบปนูเมติกมีทั้งในรุ่นการกระทําเดียวและการกระทําสองครั้งอุปกรณ์เหล่านี้ถูกออกแบบเพื่อติดตั้งกับวาล์วควบคุมเพื่อช่วยในการตั้งตําแหน่งแม่นยําและน่าเชื่อถือของวาล์ว.
เครื่องตั้งตําแหน่งที่มีการกระทําเพียงครั้งเดียวใช้แรงกดอากาศในการเคลื่อนย้ายวาล์วไปยังตําแหน่งที่ต้องการ เมื่อสัญญาณการเข้าถูกถอนออก สปริงจะนําวาล์วกลับไปยังตําแหน่งเดิมเครื่องวางตําแหน่งที่มีผลการกระทําสองครั้งใช้แรงกดอากาศในการเคลื่อนย้ายวาล์วในทั้งสองทิศทางซึ่งทําให้การควบคุมและความแม่นยําในการตั้งตําแหน่งของวาล์วได้มากขึ้น
ทั้งสองประเภทของเครื่องตั้งตําแหน่งถูกใช้ทั่วไปในสถานที่อุตสาหกรรมที่การควบคุมที่แม่นยําของปารามิเตอร์กระบวนการเป็นสิ่งจําเป็นมันมีประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ต้องการความแม่นยําสูงหรือที่กระบวนการมีการเปลี่ยนแปลงอย่างต่อเนื่องในกรณีเหล่านี้ เครื่องวางตําแหน่งช่วยให้แน่ใจว่า วาล์วควบคุมจะอยู่ในตําแหน่งที่ถูกต้องเสมอ เพื่อรักษาสภาพกระบวนการที่ดีที่สุด
โดยรวมแล้ว เครื่องตั้งตําแหน่งเป็นองค์ประกอบสําคัญของระบบควบคุมแบบลม และมีบทบาทสําคัญในการรักษาผลงานและความน่าเชื่อถือของระบบจะเลือกเครื่องวางตําแหน่งที่มีการกระทําเพียงครั้งเดียวหรือสองครั้ง จะขึ้นอยู่กับความต้องการเฉพาะของการใช้งานของคุณ.
