การประยุกต์ใช้งาน:
•การระบายความร้อน•เครื่องอัดอากาศ / ก๊าซและปั๊ม•ก๊าซทางเทคนิคและโรงงาน CO2 •ขั้วก๊าซ LPG / LNG ผู้ขน
เส้นผ่านศูนย์กลางที่กำหนดขาเข้า - ด้าย:
1/2" - 1 1/2" | 1/2 "- 1 1/2" | 1/2" - 1 1/2"
เส้นผ่านศูนย์กลางที่กำหนดขาเข้า - หน้าแปลน:
DN 15 - DN 25 | ดีเอ็น 15 - ดีเอ็น 25 | 1/2" - 1" 1/2 "- 1&qu
เส้นผ่านศูนย์กลางปากจริงd₀:
9 - 17.5 mm | 9 - 17.5 มม. | 0.354 - 0.689 in 0.354 - 0.689 นิ้ว
พื้นที่ปากจริงA₀:
63.6 - 241 mm² | 63.6 - 241 มม. ² | 0.099 - 0.374 in² 0.099 - 0.374 นิ้ว²
ความดัน:
0.2 - 250 bar | 0.2 - 250 บาร์ | 2.9 - 3626 psig 2.9 - 3626 psig
ช่องให้คะแนนหน้าแปลน:
PN 40 - PN 400 | PN 40 - PN 400 | CL150 - CL2500 CL150 - CL2500
อุณหภูมิ (ตาม DIN EN):
-273 to 450 °C | -273 ถึง 450 ° C | -459 to 842 °F -459 ถึง 842 ° F
อุณหภูมิ (nach ASME):
-196 to 450 °C | -196 ถึง 450 ° C | -321 to 842 °F -321 ถึง 842 ° F
วัสดุตัวเครื่อง:
1.0619, 1.4408, 0.7043 | 1.0619, 1.4408, 0.7043 | SA 216 WCB, SA 351 CF8M, Duktil G
วัสดุขาเข้า:
1.4104, 1.4404 | 1.4104, 1.4404 | SA 479 430, SA 479 316L SA 479 430, SA 479
การเชื่อมต่อวาล์ว:
Thread acc. เธรดตาม to DIN ISO 228-1, ISO 7-1 / BS 21 or ASME B1.20.1, Flange acc.<
วัสดุสูบลม (ไม่จำเป็น):
เหล็กกล้าไร้สนิมอีลาสโตเมอร์และเฮสเทลลอย
ประเภทโหลด:
สปริงอัด
เน้น:
DN15 สปริงลดแรงดันวาล์ว

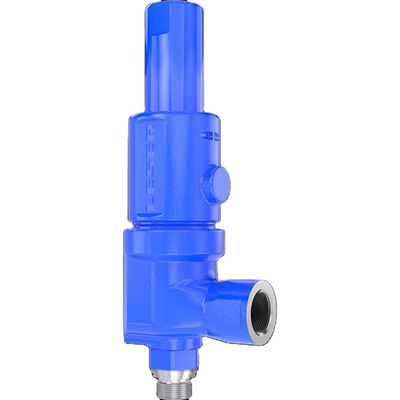

, ประเภท 459 วาล์วนิรภัยแรงดัน
, PN400 วาล์วนิรภัยความดันเกลียว
