การดำเนินการ: | Single-Acting หรือ Double-Acting, Spring-Return หรือ Springless | ประเภทการควบคุม: | เปิด / ปิด, การควบคุมปริมาณ, การวางตำแหน่ง |
---|---|---|---|
อุณหภูมิในการทำงาน: | อุณหภูมิมาตรฐาน | แหล่งพลังงาน: | นิวเมติก |
การควบคุมกระบวนการ: | เปิด / ปิด, การควบคุมปริมาณ, การวางตำแหน่ง | ประเภทของวาล์ว: | แองเกิลวาล์ววาล์วโลก |
แรงดันใช้งานสูงสุด (PSI): | 12 บาร์ (174 psig) | ความดันใช้งาน: | 2.7 บาร์ (40 psig) ~ 12 บาร์ (174 psig) |
ความสามารถในการแทง: | ดูตารางที่ 2, 5 และ 6 | การเชื่อมต่อแรงดัน: | 3/4 NPT |
แสงสูง: | 3/4 NPT ตัวกระตุ้นลูกสูบนิวเมติก,สปริงกลับตัวกระตุ้นนิวเมติก,แอคชูเอเตอร์นิวเมติก LNG |
บทนำเกี่ยวกับตัวเลือกบางประการของอุปกรณ์ลดแรงดันและอุปกรณ์ป้องกันความปลอดภัยในการควบคุมการจ่ายก๊าซ

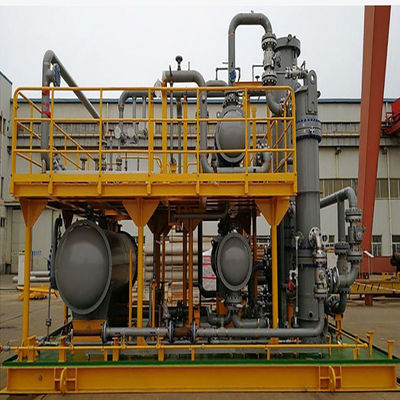

ก๊าซธรรมชาติเหลว (LNG) เป็นพลังงานสะอาดที่ใช้กันอย่างแพร่หลายในช่วงไม่กี่ปีที่ผ่านมาด้วยการยอมรับและการใช้ LNG ในตลาดอย่างกว้างขวางทำให้เกิดการพัฒนาอย่างต่อเนื่องของอุปกรณ์ลื่นไถลในสถานีระเหย LNG และสถานีเติม
มีการรวมกันของหน่วยงานกำกับดูแลและการป้องกันความปลอดภัยที่เกี่ยวข้องหลายชุด
อุปกรณ์ที่ใช้ทั่วโลก - และไม่มีประเภทใดที่เหมาะกับการใช้งานทั้งหมด

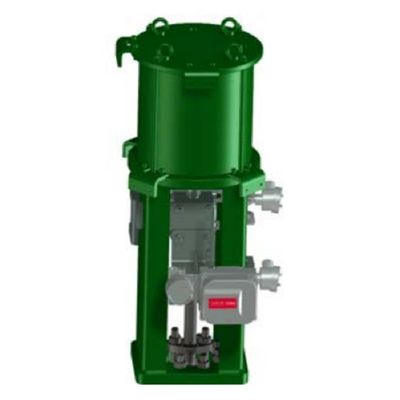

785C เป็นตัวกระตุ้นลูกสูบที่ให้แรงขับที่แม่นยำและมีแรงขับสูงสำหรับการใช้งานในการเดินทางที่หลากหลายแอคชูเอเตอร์นี้สามารถใช้งานได้ทั้งแบบเดี่ยวหรือแบบสองทางและแบบสปริงรีเทิร์นหรือแบบสปริงโดยมีตัวเลือกสปริงล้มเหลวให้เลือกมากมายตระกูล 785C ได้รับการออกแบบมาเพื่อใช้กับวาล์วควบคุมก้านเลื่อน Fisher ที่หลากหลายมีให้เลือกหลายรูปแบบเพื่อให้ครอบคลุมข้อกำหนดการใช้งานที่หลากหลาย
คุณสมบัติ
•ความสามารถในการรับแรงขับสูง - สามารถผลิตแรงขับได้สูงถึง 1600 kN (359,000 lbf) สำหรับสปริงแบบ double acting และ 540 kN (121,000 lbf) สำหรับการคืนสปริง
•การครอบคลุมการใช้งานที่กว้าง - โครงสร้างมาตรฐานเสนอการเดินทางได้ถึง 203 มม. (8 นิ้ว) และเส้นผ่านศูนย์กลางกระบอกสูบสูงสุด 685 มม. (27 นิ้ว)ข้อเสนอโครงสร้างพิเศษเดินทางได้ถึง 610 มม. (24 นิ้ว)สำหรับการเดินทางที่มากกว่า 610 มม. (24 นิ้ว) โปรดปรึกษาสำนักงานขายของ Emerson
•โครงสร้างแบบไม่ใช้สปริงสองชั้น - แรงกดทั้งสองด้านของลูกสูบส่งผลให้ตำแหน่งแข็งและแม่นยำ
• Single-Acting Spring Return - อนุญาตให้ปิด ANSI / FCI 70-2 CL V เต็มรูปแบบเมื่อสูญเสียอากาศโดยไม่ต้องใช้ถังปริมาตร
•แรงเสียดทานต่ำ - ซีลลูกสูบแรงเสียดทานต่ำและกระบอกสูบชุบนิกเกิลแบบไม่ใช้ไฟฟ้าช่วยลดแรงเสียดทานและการสึกหรอของการเลื่อน
•ช่วงอุณหภูมิกว้าง - โครงสร้างมาตรฐานมีช่วงอุณหภูมิ -20 ถึง 100C (-4 ถึง 212F) อย่างไรก็ตามอุณหภูมิที่ต่ำกว่าทำได้โครงสร้างอุณหภูมิต่ำมีช่วง -40 ถึง 100C (-40 ถึง 212F) หรือ -60 ถึง 100C (-76 ถึง 212F)โครงสร้างที่มีอุณหภูมิสูงมีช่วง -20 ° C ถึง 200 ° C (-4 ° F ถึง 392 ° F)
•โหมด Mechanical Fail - สปริงอคติภายในจะบังคับให้แกนลูกสูบหดหรือยืดออกเมื่อสูญเสียแรงดันจ่าย
•การแทนที่ด้วยตนเอง - แฮนด์วีลที่ติดตั้งด้านบนหรือปั๊มมือที่ติดตั้งด้านข้างซึ่งเป็นอุปกรณ์เสริมสามารถขยายหรือหดตัวกระตุ้นได้ด้วยตนเอง
