สิ้นสุดการเชื่อมต่อ: | BUTT WELD | วัสดุ: | เหล็กกล้าคาร์บอน |
---|---|---|---|
ระดับความดัน: | ASME, PN | คลาสปิดเครื่อง: | คลาส V (FCI 70-2) |
ขนาดวาล์ว: | NPS 6 / DN 150, NPS 4 / DN 100, NPS 3 | ขนาดวาล์วมาตรฐาน: | NPS, DN |

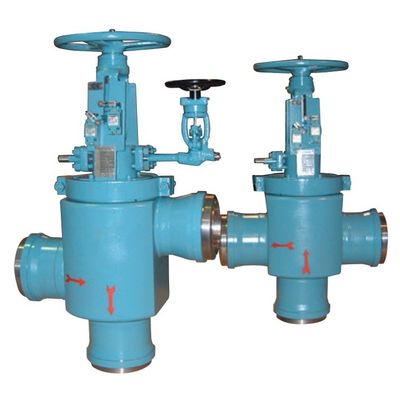

ประเภทของวาล์ว: | วาล์วสามทางลูกโลกผลิตภัณฑ์ทางวิศวกรรม | เช็ควาล์ว: | AVS 4 |
วาล์วสามทาง: | AVS 5 | เหล็กหลอม: | DIN - PN 160 - 500 |
ท่อควบคุม: | DIN - DN 15 | ||
แสงสูง: | วาล์วควบคุมนิวเมติกป้องกันเครื่องอุ่น,วาล์วควบคุมนิวเมติก ASME,วาล์วควบคุมนิวเมติก DN150 |
•ตัวถังทำจากเหล็กหลอม
•ร่างกายในรูปแบบชิ้นส่วนเพื่อลดจำนวนรอยเชื่อมและอุปกรณ์
•ตัวถังยังมีจำหน่ายในรูปแบบบล็อกเดียวซึ่งจะช่วยขจัดตะเข็บเชื่อมของหัวฉีด
•สลับอย่างรวดเร็วเพื่อหลีกเลี่ยงความเสียหายต่อท่อน้ำป้อนของ HP
•ทางเลือกที่มีการปรับความเร็วในการปิดโดยวิธีการแก้ปัญหาต่างๆจากนั้นจำเป็นต้องมีหากเป็นไปได้ที่น้ำจะกระแทกและสร้างความเสียหายให้กับผนังแยกของเครื่องอุ่นก่อนหรือในกรณีที่ลูกค้าระบุเวลาในการทำงาน
•การทำงานพร้อมกันของวาล์วหลักสองตัวพร้อมวาล์วนำร่องหนึ่งตัว
•เปิดเครื่องอุ่นหลังจากปรับความดันให้เท่ากันแล้วเท่านั้น - เพิ่มความปลอดภัยเนื่องจากทำงานอยู่หลังวาล์ว
•ระบบทำงานปานกลาง - ไม่มีแอคชูเอเตอร์หนัก
•ทางเลือกอื่นสำหรับการเลือกวาล์วนำร่อง
ในกรณีที่ระบบท่อมีข้อบกพร่องวาล์วเหล่านี้ได้รับการออกแบบมาเพื่อหยุดการป้อนของน้ำป้อนแรงดันสูงและเพื่อข้ามไปรอบ ๆ ฮีตเตอร์หรือกลุ่มของเครื่องทำความร้อนในเวลาอันสั้นที่สุดการป้องกันทำได้โดยการติดตั้งวาล์วเปลี่ยนการปิดอย่างรวดเร็วที่ด้านหน้าและวาล์วตรวจสอบการปิดอย่างรวดเร็วด้านหลังเครื่องทำความร้อนในท่อแรงจูงใจคือแรงดันน้ำป้อนเพื่อให้ระบบไม่ปลอดภัยหากอุปกรณ์ไฟฟ้าหรือนิวเมติกล้มเหลว
ขนาด: DN 80 - 500
อุณหภูมิ: 100 - 360 ° C
วัสดุตัวเครื่อง: 1.0460 1.7335 1.5415 1.6368 A105 A182F12
ระดับความดัน: PN 160 - PN 500
เพื่อให้ง่ายต่อการติดตั้งวาล์ว AV ควรติดตั้งในแนวตั้งการสูญเสียแรงดันของพวกเขาเทียบเท่ากับแถบ 90 °และมีข้อได้เปรียบมากกว่าเมื่อเทียบกับอุปกรณ์ Tในกรณีของกลุ่ม preheater ตัววาล์วที่ออกแบบมาเป็นข้อต่ออาจทำหน้าที่เป็นท่อจ่ายน้ำป้อนให้กับเครื่องอุ่นแต่ละเครื่อง
