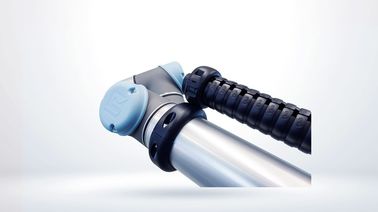

แขนยึดประสานการทำงานร่วมกันระหว่าง Igus Ur - อุปกรณ์ยึดสายเคเบิลที่ปลอดภัย

อุปกรณ์เสริมหุ่นยนต์ UNIVERSAL ROBOT คำแนะนำสายเคเบิลที่ปลอดภัยของ IGUS UR-CLAMP

บทนำ

• ระบบigus®triflex® R จะนำสายเคเบิลและท่อไปที่ความปลอดภัยตลอดทั้งหุ่นยนต์ UR
• คำแนะนำผ่านตัวหนีบสังเคราะห์และโซ่พลังงานรอบแขนของหุ่นยนต์ UR

คุณสมบัติและประโยชน์

• ติดตั้งง่ายและรวดเร็ว
• ระบบโมดูลาร์ - ง่ายต่อการตัดให้สั้นและยืด
• คำแนะนำเกี่ยวกับสายเคเบิลพร้อมรัศมีการดัดขั้นต่ำและมุมบิดต่ำ
• การเติมที่ง่ายและรวดเร็วด้วยสายควบคุม (ตัวเชื่อมต่อ) จากภายนอก (TRE, TRL)
• สองหรือสามช่องสำหรับแยกสายเคเบิลและสายยาง

• ขนาด:

  UR3 / UR3e

  • TR.916.810.054
    • ความกว้าง 30 มม.
    • ความสูง 130,5 มม.
    • Ø 54 มม
  • TR.916.810.066
    • ความกว้าง 30 มม.
    • ความสูง 142,5 มม.
    • Ø 66 มม

  UR5

  • TR.916.810.075
    • ความกว้าง 30 มม.
    • ความสูง 152 มม.
    • Ø 75 มม
  • TR.916.810.086
    • ความกว้าง 30 มม.
    • ความสูง 162,5 มม.
    • Ø 86 มม

  UR10

  • TR.916.810.086
    • ความกว้าง 30 มม.
    • ความสูง 162,5 มม.
    • Ø 86 มม
  • TR.916.810.108
    • ความกว้าง 30 มม.
    • ความสูง 185 มม.
    • Ø 108 มม

มันทำงานยังไง

• คำแนะนำใหม่ของระบบtriflex® R พร้อมการใช้ตัวป้องกันและแคลมป์สังเคราะห์สำหรับหุ่นยนต์ UR ทั้งหมด
• ติดตั้งแคลมป์สังเคราะห์ใหม่พร้อมสกรูในตัวเพื่อระบบพลังงานนำทางที่หรูหราโดยไม่มีรูปทรงที่รบกวนใด ๆ

การประยุกต์ใช้งาน

•การติดกาวการจ่ายและการเชื่อม
