ขนาดขาเข้า: | DN 100 - DN 600 NPS 4 - NPS 24 | ช่วงอุณหภูมิ: | สูงถึง +700 ° C / +1300 ° F |
---|---|---|---|
ตั้งค่าความดัน: | 10 บาร์ - 450 บาร์ | เส้นผ่านศูนย์กลางปาก: | 66 มม. - 438 มม |
ออกแบบ: | เปิดฝากระโปรงลูกสูบสมดุล | เครื่องประดับ: | ตัวบ่งชี้ตำแหน่ง |
ออกแบบ/: | ชนิดสปริงดิสก์ช่วยด้วยลม | ตัวเครื่อง / วัสดุ: | 1.0460 / SA105; 1.0619 / SA216 WCB; 1.7335 / SA182 F12 |
วัสดุร่างกาย: | 1.7357 / SA217 WC6; 1.7380 / SA18 F22; 1.7379 / SA217 WC9 | ร่างกาย - วัสดุ: | 1.4903 / SA182 F91; 1.4901 / SA182 F92 |
แสงสูง: | ปลายเชื่อมวาล์วนิรภัยไอน้ำ,วาล์วนิรภัยไอน้ำ DN100,วาล์วนิรภัยไอน้ำ NPS24 |

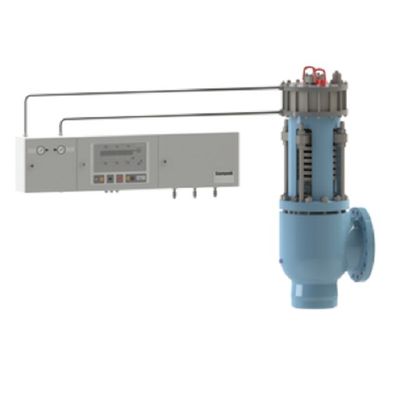

SOT Sempell Model SOT Design พร้อมปลายเชื่อมหรือข้อต่อแบบหน้าแปลนวาล์วนิรภัยไอน้ำแรงดันสูง
วาล์วนิรภัยแรงดันสูงสำหรับการป้องกันหม้อไอน้ำในการออกแบบสปริงดิสก์พร้อมปลายเชื่อมหรือหน้าแปลน
คุณสมบัติ
ความหนาแน่นสูงถึงกำหนดความดันเนื่องจากโหลดเสริม
การทำงานที่ราบรื่น (ไม่มีแรงกระแทก)
สปริงดิสก์ช่วยให้รับแรงได้สูงขึ้นเมื่อเทียบกับสปริงแบบขดลวดส่งผลให้เกิดแรงกดดันในระดับสูงแม้ว่าจะมีความจุสูงก็ตาม
กลไกการหยุดลิฟต์ช่วยให้มั่นใจได้ถึงเสถียรภาพในการทำงาน
ล็อคสำหรับการทดสอบไฮโดรสแตติกโดยไม่มีชิ้นส่วนเพิ่มเติม
แรงดันย้อนกลับที่อนุญาตสูง
ข้อมูลจำเพาะ
ขนาด Inlet: DN 100 - DN 600
กรมอุทยานฯ 4 - NPS24
ช่วงอุณหภูมิ:
สูงถึง +700 ° C / +1300 ° F
ตั้งค่าความดัน:
10 บาร์ - 450 บาร์
เส้นผ่านศูนย์กลางปาก
66 มม. - 438 มม
ออกแบบ:
เปิดฝากระโปรง
ลูกสูบสมดุล
ชนิดสปริงแผ่น
ช่วยด้วยลม
วัสดุตัวเครื่อง:
1.0460 / SA105
1.0619 / SA216 WCB
1.7335 / SA182 F12
1.7357 / SA217 WC6
1.7380 / SA18 F22
1.7379 / SA217 WC9
1.4903 / SA182 F91
1.4901 / SA182 F92
เครื่องประดับ:
ตัวบ่งชี้ตำแหน่ง
แอปพลิเคชัน
หม้อไอน้ำ EN12952 และ TRDไอน้ำที่มีความร้อนสูงมากและอิ่มตัวที่อิ่มตัวเหมาะสำหรับการใช้งานก๊าซเฉพาะที่ต้องมีการควบคุมอย่างเต็มที่
ระบบระบายแรงดันเพื่อความปลอดภัยที่ควบคุมได้ (CSPRS) เหล่านี้ใช้แอคชูเอเตอร์เพื่อให้มีการควบคุมที่สมบูรณ์แบบในการป้องกันแรงกดตามข้อกำหนด EN และ TRD อย่างสมบูรณ์วาล์วเหล่านี้สามารถปรับแต่งได้อย่างสมบูรณ์เพื่อให้เหมาะกับความต้องการของการใช้งานสำหรับความหนาแน่นของที่นั่งแรงดันเกินและการระเบิดสปริงเกลียว (ชนิด SOH) หรือสปริงแผ่นดิสก์ (Type SOT) สำหรับวาล์วขนาดใหญ่เมื่อรวมกับชุดควบคุมไฟฟ้า - นิวเมติกส์ STE4 หรือชุดควบคุมนิวเมติก STE5 พร้อมการตรวจสอบซ้ำซ้อนและการตรวจสอบในสายการผลิตTÜVทดสอบกับ PED & EN4126-5
