ขนาดร่างกาย: | กรมอุทยานฯ 1, 2, 3, 4, 6, 8 / DN 25, 50, 80, 100, 150, 200 | รูปแบบการเชื่อมต่อ: | CL150 RF, CL300 RF, CL600 RF, NPT, CL125 FF, CL250 RF, SWE และ BWE |
---|---|---|---|
แรงดันต่ำสุดที่ตั้งไว้: | 20 psig / 1.4 บาร์ | แรงดันสูงสุด (ขาเข้า): | 1050 psig / 72.4 บาร์ |
ความสามารถด้านอุณหภูมิ: | 17E68 Nitrile (NBR): -20 ถึง 150 ° F / -29 ถึง 66 ° C | อุณหภูมิ / ความสามารถ: | 17E97 ไนไตรล์ (NBR): 0 ถึง 150 ° F / -18 ถึง 66 ° C |
<i>Temperature.</i> <b>อุณหภูมิ.</b> <i>Capabilities</i> <b>ความสามารถ</b>: | 17E88 Fluorocarbon (FKM): 0 ถึง 260 ° F / -18 ถึง 127 ° C | ความดันแตกต่างสูงสุด: | 800 psid |
ช่วงควบคุม: | 6 นิ้ว wc ถึง 1,000 psig | ประเภท: | EZR Relief Valve หรือ Backpressure Regulator |
แสงสูง: | LNG ตัวควบคุมแรงดันกลับ,ตัวกระตุ้นนิวเมติกนำร่อง,ตัวกระตุ้นนิวเมติกแบบแก๊ส |

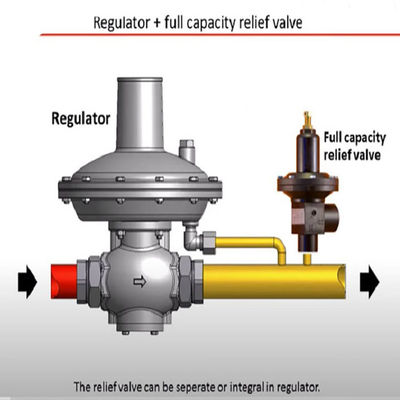

บทนำเกี่ยวกับตัวเลือกบางประการของการลดแรงดันและอุปกรณ์ป้องกันความปลอดภัยในการควบคุมการจ่ายก๊าซมีหน่วยงานกำกับดูแลและการป้องกันความปลอดภัยที่เกี่ยวข้องหลายชุด
อุปกรณ์ที่ใช้ทั่วโลก - และไม่มีประเภทใดที่เหมาะกับการใช้งานทั้งหมด
ขนาดที่ถูกต้องของวาล์วระบายมีความสำคัญและต้องครอบคลุมความจุทั้งหมดของ
การติดตั้งและจะขึ้นอยู่กับสิ่งต่อไปนี้ -
V แรงดันขาเข้าสูงสุด
r การตั้งค่าต่ำสุดของความดันระบาย
r ความจุสูงสุดของตัวควบคุม (ด้วยวาล์วหรือช่องปากที่ถูกต้องถ้า
พอดี).นี่ไม่ใช่ความสามารถในประสิทธิภาพของผู้ผลิตมาตรฐาน
ตารางข้อมูล - ดังที่แสดงในขั้นตอนการควบคุม / พร้อมความแม่นยำในการพูด
5%, 10% หรือ 20%แต่ความจุของตัวควบคุมที่เปิดกว้างเต็มที่ (ถูกต้อง
ปากหรือขนาดวาล์ว) เพื่อคำนวณวาล์วระบายขนาดที่เลวร้ายที่สุด
เงื่อนไข.

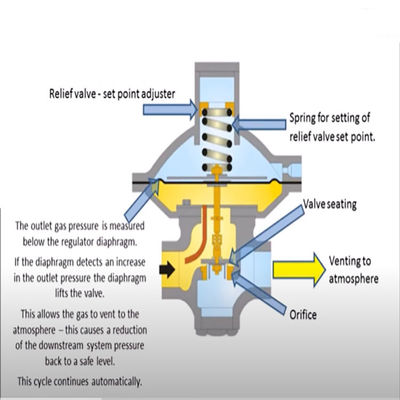

วาล์วระบายมีจุดกำหนดที่จะเริ่มเปิด
เพื่อให้วาล์วเปิดเต็มที่และผ่านการไหลสูงสุดต้องสร้างแรงดัน
ถึงระดับเหนือจุดที่ตั้งไว้ของวาล์วระบายนี้เพื่อส่งผ่านความจุ
ผู้ผลิตบางรายให้กำลังการผลิตที่ 10% หรือ 20% หรือ 50% เหนือ
จุดตั้งของวาล์วระบาย

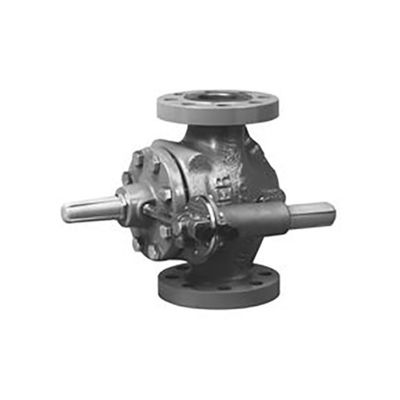

ฟิชเชอร์ประเภท EZR ที่ดำเนินการโดยนักบินวาล์วระบายความดันหรือตัวควบคุมแรงดันย้อนกลับมักใช้ในประตูเมืองและสถานีอำเภอเป็นวาล์วระบายสำหรับป้องกันแรงดันเกินหรือในเชิงพาณิชย์และอุตสาหกรรมเป็นตัวควบคุมแรงดันย้อนกลับให้การทำงานที่ราบรื่นเงียบปิดเครื่องแน่นและอายุการใช้งานยาวนานแม้ในงานสกปรก
คุณสมบัติ
•การทำงานที่เงียบ - กรงมาตรฐานให้การลดเสียงรบกวนที่ดีที่สุดในระดับเดียวกันทำให้ EZR ซีรีส์ 6-8 dBa เงียบกว่าตัวควบคุมองค์ประกอบแบบยืดหยุ่นที่เทียบเคียงได้
•ความจุสูง - เส้นทางการไหลของ EZR ซีรี่ส์ให้ความจุที่ดีที่สุดในระดับเดียวกันรวมกับการทำงานที่เงียบที่สุดผลิตภัณฑ์ Fisher ™ได้รับการทดสอบในห้องปฏิบัติการเพื่อให้สามารถใช้ได้ 100% ของความสามารถในการไหลที่เผยแพร่ได้อย่างมั่นใจ
•อายุการใช้งานยาวนาน - การออกแบบไดอะแฟรมที่ได้รับการพิสูจน์แล้วประกอบด้วยผ้าหลายชั้นขอบลูกปัดที่ยกขึ้นและรูปทรงขึ้นรูปเพื่อเพิ่มความแข็งแรงความทนทานและอายุการใช้งาน
•การป้องกันเศษซาก - เส้นทางการไหลที่ปฏิวัติวงการของกรง EZR ซีรีส์ช่วยลดความเสียหายจากเศษขยะในขณะที่ตัวกรองทางเข้าของสเตนเลสสตีลจะป้องกันอนุภาคขนาดใหญ่ไม่ให้ทำลายไดอะแฟรม
•ปิดเครื่องแน่น - ปลั๊กโลหะได้รับการออกแบบมาเพื่อเบี่ยงเบนอนุภาคและเศษเล็กเศษน้อยออกจากไดอะแฟรมทำให้การปิดเครื่องที่เหนือกว่าและเพิ่มเวลาระหว่างช่วงเวลาการบำรุงรักษา
•ตัวบ่งชี้การเดินทาง - ลดความยุ่งยากในการตรวจสอบในบริการและการแก้ไขปัญหาระบบ
•ความคล่องตัว - ด้วยการเปลี่ยนจากระบบระบายความร้อนเป็นระบบนำร่องลดแรงดันวาล์วระบายประเภท EZR หรือตัวควบคุมแรงดันย้อนกลับจะกลายเป็นตัวควบคุมการลดแรงดันได้อย่างง่ายดาย
•ตัวควบคุมองค์ประกอบที่ยืดหยุ่นและดำเนินการโดยนักบิน
•การออกแบบด้านบนช่วยให้การบำรุงรักษาในบรรทัดทำได้ง่าย
•องค์ประกอบที่ยืดหยุ่นได้รับการป้องกัน
•รายการยอดนิยมการบำรุงรักษาในสายการผลิตที่ง่ายดาย
