ชื่อแบรนด์: | OTC |
---|---|
หมายเลขรุ่น: | FD-5H |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
ราคา: | negatiation |
รายละเอียดการบรรจุ: | อาร์คเชื่อมหุ่นยนต์ FD-V8 เชื่อม tig 6 แกนเชื่อมแขนหุ่นยนต์ตัดพลาสมาอากาศและการจัดการวัสดุที่เต็มไปด |
เวลาการส่งมอบ: | 4-12 สัปดาห์ |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 50 |
ชื่อผลิตภัณฑ์: | แขนเชื่อมหุ่นยนต์ FD-5H หุ่นยนต์เชื่อม 7 แกนขยายขอบเขตของแขนหุ่นยนต์เชื่อม B4S สำหรับ OTC | แบบ: | FD-5H |
---|---|---|---|
การใช้: | สำหรับงานเชื่อม | ชนิด: | แขนหุ่นยนต์อุตสาหกรรม |
การเข้าถึง: | 866 มม | payload: | 5 กิโลกรัม |
การทำซ้ำตำแหน่ง RP (มม.): | ± 0.08 มม | แกน: | 6 |
ประเภทการติดตั้ง: | ประเภทชั้น | มวล: | <i>128 lbs.</i> <b>128 ปอนด์</b> <i>(58 kg)</i> <b>(58 กก.)</b> |
แสงสูง: | เครื่องเชื่อมหุ่นยนต์หุ่นยนต์เชื่อม cnc,cnc welding robot |
หุ่นยนต์เชื่อม FD-B4S แขนหุ่นยนต์ 7 แกนและคบเพลิงเชื่อมและเครื่องเชื่อมทิกสำหรับขาย OTC
รายละเอียดสินค้า
ข้อมูลจำเพาะ | มูลค่า |
---|---|
จำนวนแกน | 6 |
ความจุน้ำหนักบรรทุกสูงสุด | 11.02 ปอนด์ (5 กก.) |
การทำซ้ำตำแหน่ง | ± 0.002 "(± 0.05 มม.) (หมายเหตุ 1) |
การเข้าถึงแนวนอน | 34.09 "(866 มม.) |
การเข้าถึงในแนวตั้ง | 54.1 "(1374 มม.) |
ความจุของไดรฟ์ | 1440 วัตต์ |
ช่วงการทำงานแขน J1 (การหมุน) | ± 170 ° |
ช่วงการทำงานแขน J2 (แขนท่อนล่าง) | -125 °ถึง + 90 ° |
ช่วงการทำงานแขน J3 (ต้นแขน) | -140 °ถึง + 245 ° |
ช่วงการทำงานข้อมือ J4 (สวิง) | ± 190 ° |
ช่วงการทำงาน, ข้อมือ, J5 (การดัด) | -30 °ถึง + 210 ° |
ช่วงการทำงานข้อมือ J6 (บิด) | ± 360 ° |
ความเร็วสูงสุดแขน J1 (การหมุน) | 3.49 rad / s (200 ° / s) [2.79 rad / s (160 ° / s)] (หมายเหตุ 2) |
ความเร็วสูงสุดแขน J2 (แขนท่อนล่าง) | 3.49 rad / s (200 ° / s) |
ความเร็วสูงสุดแขน J3 (ต้นแขน) | 4.54 rad / s (260 ° / s) |
ความเร็วสูงสุดข้อมือ J4 (สวิง) | 6.63 rad / s (380 ° / s) |
ความเร็วสูงสุด, ข้อมือ, J5 (การดัด) | 6.63 rad / s (380 ° / s) |
ความเร็วสูงสุดข้อมือ J6 (บิด) | 8.90 rad / s (510 ° / s) |
โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J4 (สวิง) | 11.9 นาโนเมตร |
โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J5 (การดัด) | 11.9 นาโนเมตร |
โหลดข้อมือ, ช่วงเวลาที่อนุญาต, J6 (บิด) | 5.21 นาโนเมตร |
โหลดข้อมือ, ช่วงเวลาแห่งความเฉื่อยที่อนุญาต, J4 (สวิง) | 0.303 กก. m² |
โหลดข้อมือ, โมเมนต์ความเฉื่อยที่อนุญาต, J5 (การดัด) | 0.303 กก. m² |
โหลดข้อมือ, ช่วงเวลาแห่งความเฉื่อยที่อนุญาต, J6 (บิด) | 0.061 กก. m² |
พื้นที่หน้าตัดการทำงานของแขน | 1.22 ตร.ม. x 340 ° |
สภาพแวดล้อม | 32 ถึง113º F (0 ถึง 45 ° C), 20 ~ 80% RH |
มวล | 128 ปอนด์(58 กก.) |
ความสามารถในการรับน้ำหนักของต้นแขน | 2.20 ปอนด์(1 กก.) (หมายเหตุ 6) |
ประเภทการติดตั้ง | พื้น / เพดาน / ผนัง |
ทาสีสี | สีขาว (สัญกรณ์ Munsell 10GY 9/1) |

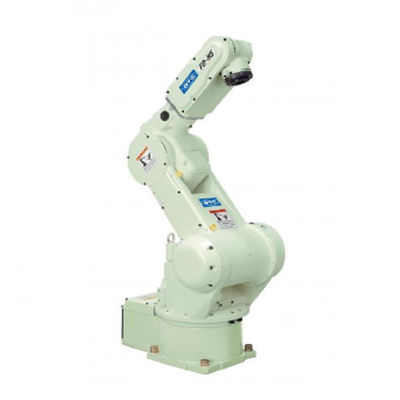

หุ่นยนต์ 6 แกนขนาดกะทัดรัด FD-H5 ของเราเหมาะอย่างยิ่งสำหรับการเชื่อมการตัดหรือการขนถ่ายวัสดุในพื้นที่ จำกัดหุ่นยนต์นี้สามารถติดตั้งในแนวตั้งหรือบนเพดานได้อย่างง่ายดาย
FD-H5 ใช้สำหรับการใช้งาน MIG / MAG, CO2, TIG และ Plasma Cutting สำหรับเหล็กกล้าไร้สนิมอลูมิเนียมไทเทเนียมและโลหะแปลกใหม่อื่น ๆ
•เสนอช่วงการทำงานที่หลากหลายพร้อมแขนที่ประกบกันอย่างอิสระ
•การเชื่อมต่อแบบดิจิตอลที่ไร้รอยต่อกับอุปกรณ์จ่ายไฟสำหรับเชื่อมแบรนด์ OTC DAIHEN ทั้งหมด
•ปรับปรุงการควบคุมการสั่นสะเทือนให้การเคลื่อนไหวของหุ่นยนต์ราบรื่น
•เซ็นเซอร์ช็อตเชิงกลในตัว
•เทคโนโลยีแหล่งเดียว - ส่วนประกอบทั้งหมดผลิตโดย OTC DAIHEN
•การออกแบบที่หลากหลายสูงรองรับงานเชื่อมส่วนใหญ่
•สถาปัตยกรรมแบบเปิดที่ใช้ Windows XP
•ความจุหน่วยความจำขนาดใหญ่และสัญญาณควบคุม 40 อินพุต / 40 เอาต์พุต
•ฟังก์ชัน PLC ขั้นสูงช่วยให้สามารถแก้ไขไดอะแกรมแลดเดอร์ได้โดยตรงผ่านจี้การสอน
•ความสามารถของเครือข่าย - เชื่อมต่อกับการเชื่อมต่อ Ethernet, DeviceNet และ PROFIBUS (อาจต้องใช้ฮาร์ดแวร์เพิ่มเติม)
•ไอคอนแสดงช่วยในการสอนที่ง่ายและรวดเร็ว
•หน้าจอสี VGA 640 × 480 พร้อมแสงพื้นหลัง LED 65536 หน้าจอสี
•สวิตช์เปิดใช้งาน 3 ตำแหน่งช่วยเพิ่มความปลอดภัย
•ฟังก์ชันหลายหน้าจอช่วยให้ผู้ใช้สามารถดูได้ถึง 4 หน้าจอพร้อมกัน
•ฟังก์ชั่นช่วยเหลือบนหน้าจอพร้อมคู่มือการใช้งานที่สมบูรณ์
•หน้าจอสัมผัสมาตรฐานพร้อมการทำงานของปุ่มหมุนเขย่าเบา ๆ
